机加工用磨钻安装固定座结构设计

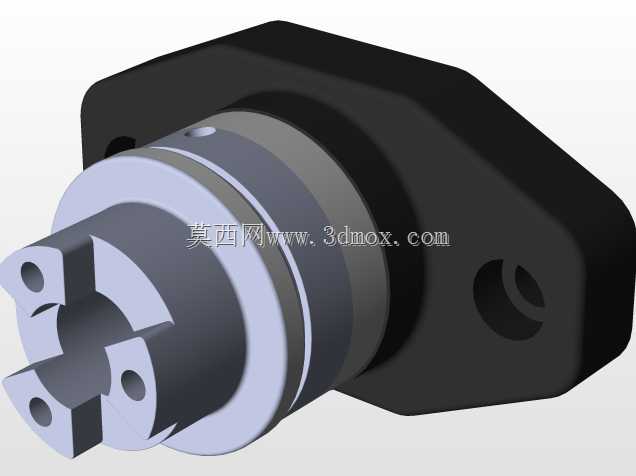

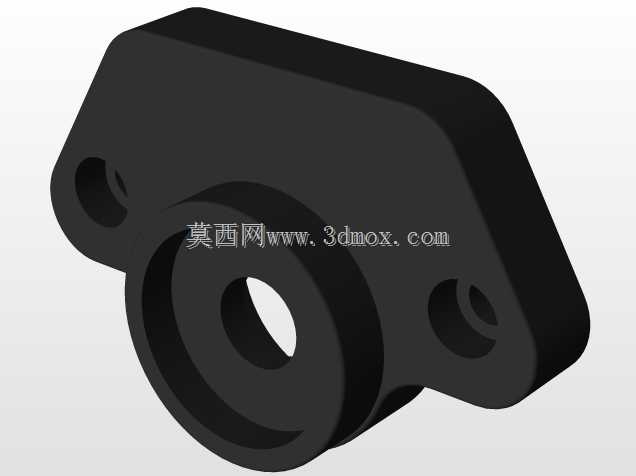

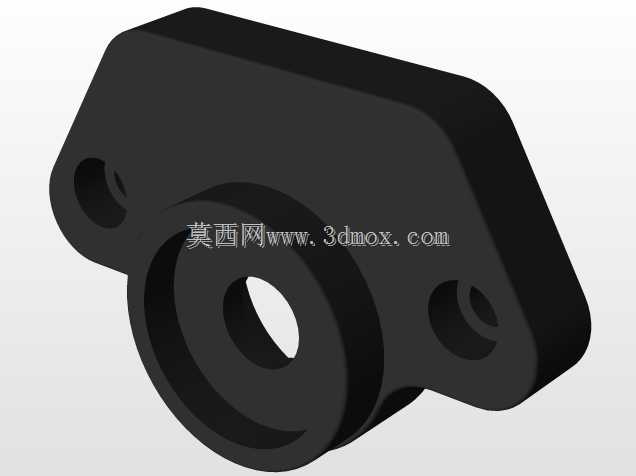

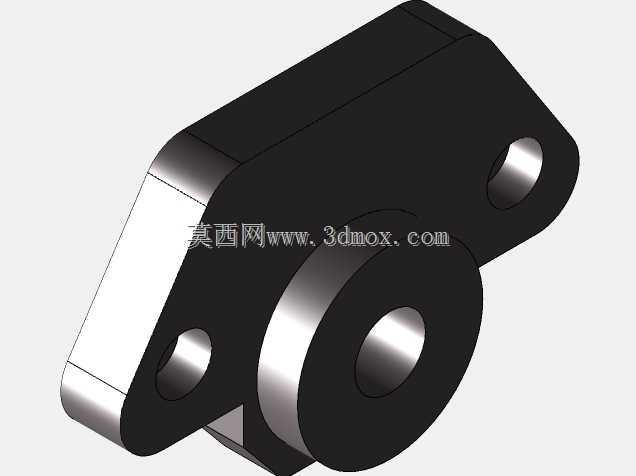

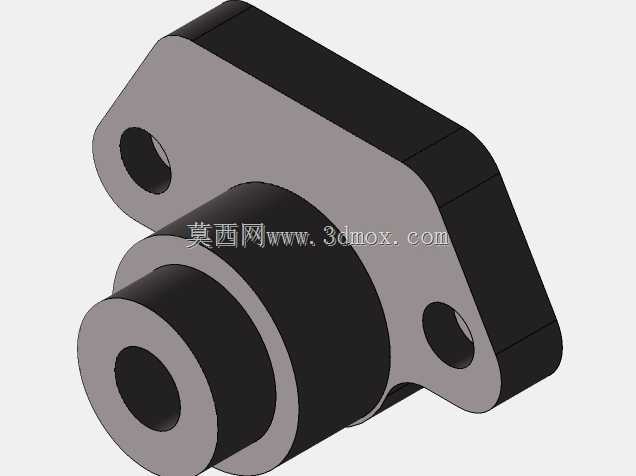

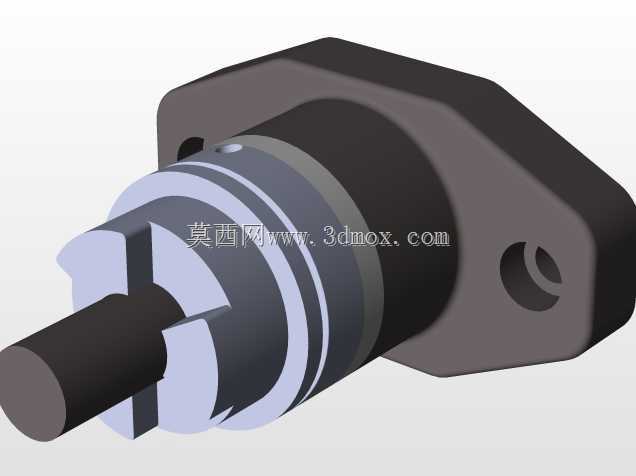

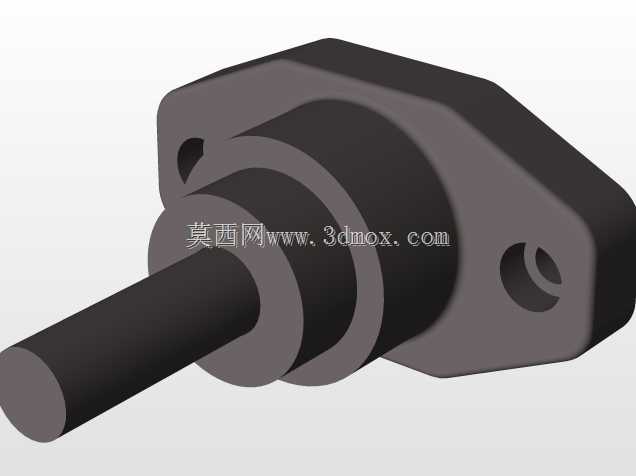

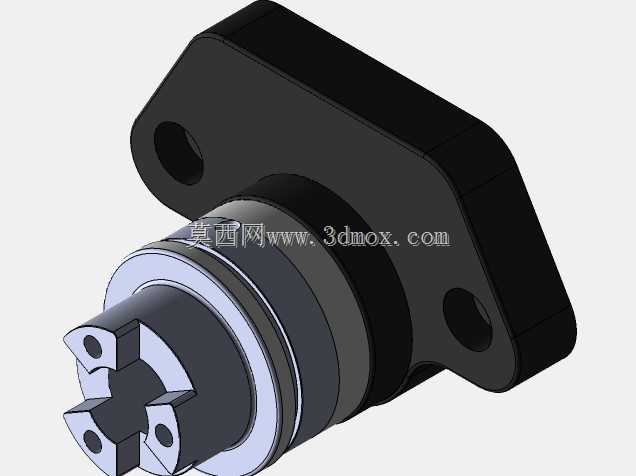

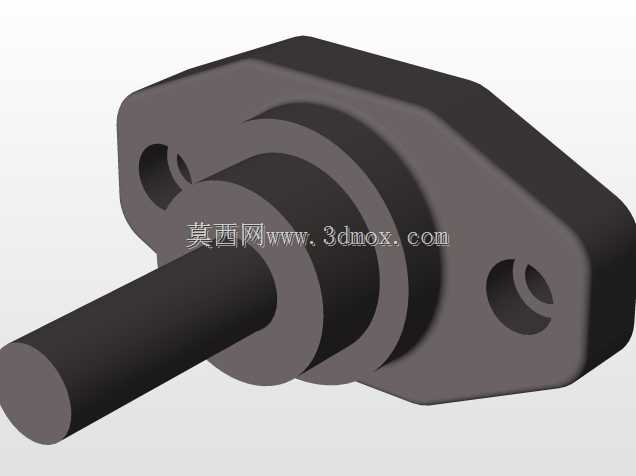

这款磨钻配套固定座，主要面向台式钻床、小型立式磨床的工装改造与配件替换场景，在小型机加工车间、五金维修站点的日常加工作业中，这类固定座是保障磨钻、小直径钻头作业稳定性的核心连接部件。日常加工中遇到小零件端面打磨、小孔精钻、倒角去毛刺这类工序时，普通钻夹头直接装夹磨头或钻头容易出现同轴度偏差，长时间作业还会因为振动导致刀具窜动，既影响加工精度，也会加快刀具损耗，这款固定座就是为解决这类装夹痛点设计的。从结构设计逻辑来看，主体采用带双侧安装耳的法兰式布局，安装耳上预留两个对称的光孔，安装时可以直接通过内六角螺栓固定在设备的工作台立板或者动力头安装面上，两个安装孔的中心距经过适配常规小型机加工设备的安装孔位设计，不需要额外打孔改造就能直接适配多数Enco、Jet、Rutland、Grizzly品牌的小型台钻、台磨设备，安装边界预留足够的扳手操作空间，拆装时不需要额外拆除周边相邻部件，日常更换维护效率更高。主体的阶梯轴套部分是核心功能区，内孔采用同轴度公差严格的通孔设计，用来穿装磨钻或者钻头的刀柄，阶梯状的外圆结构一方面可以增强座体本身的结构刚性，减少刀具高速转动时的共振，另一方面不同直径的外圆台阶可以适配不同规格的锁紧套、防尘圈，加工时产生的金属切屑不会顺着缝隙进入安装配合面，能长期保持配合精度。座体的边角都做了小圆弧过渡处理，没有尖锐的加工棱角，安装调整时不会划伤操作人员，同时法兰安装面和轴套内孔的垂直度经过严格管控，装夹刀具后刀具的径向跳动量可以控制在精加工允许的范围内，不管是做铝件、塑料件的小孔精钻，还是小型五金零件的端面打磨、孔口倒角，都能保证加工面的光洁度，不会出现因为装夹不稳导致的振纹、孔位偏斜问题。在实际选型适配时，需要注意安装面的平面度要达到相应要求，固定螺栓要加装防松垫圈，避免长时间高频振动下螺栓松动影响加工精度，座体本身的材质采用常规中碳钢经发黑处理，具备基础的防锈能力，日常车间环境下使用不需要额外做表面防护，配合间隙经过合理设计，长期反复拆装也不会出现配合过松或者卡滞的问题，适合小型机加工场景下的长期高频使用。
