纸板材质个人用太阳能烘干装置

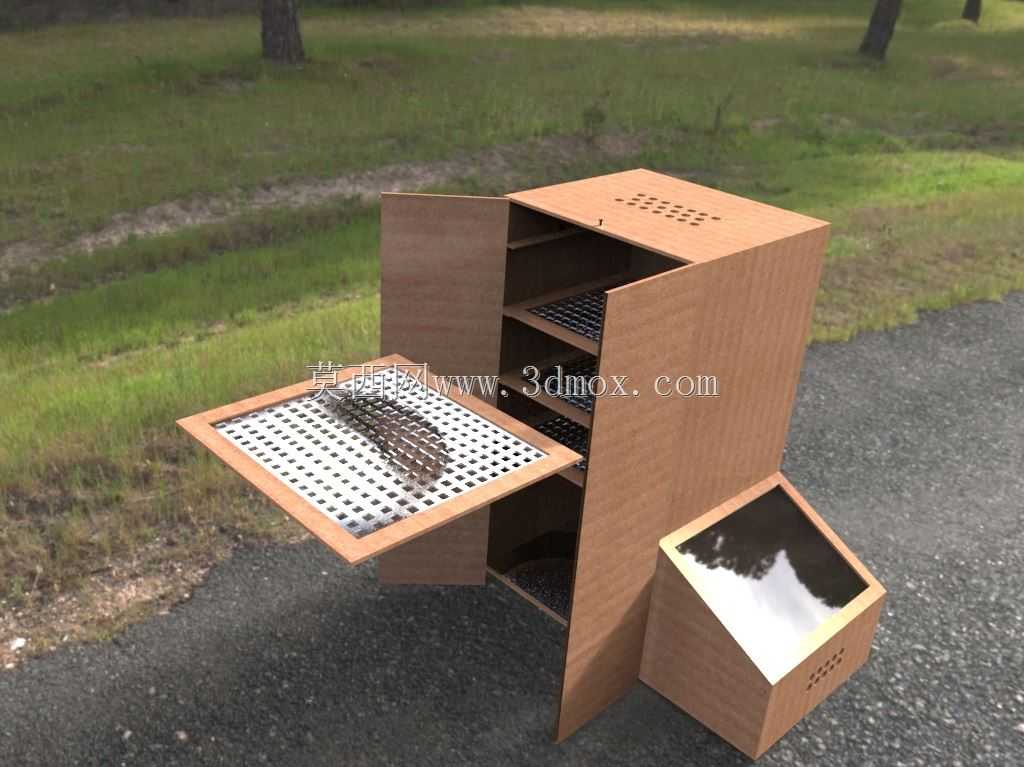

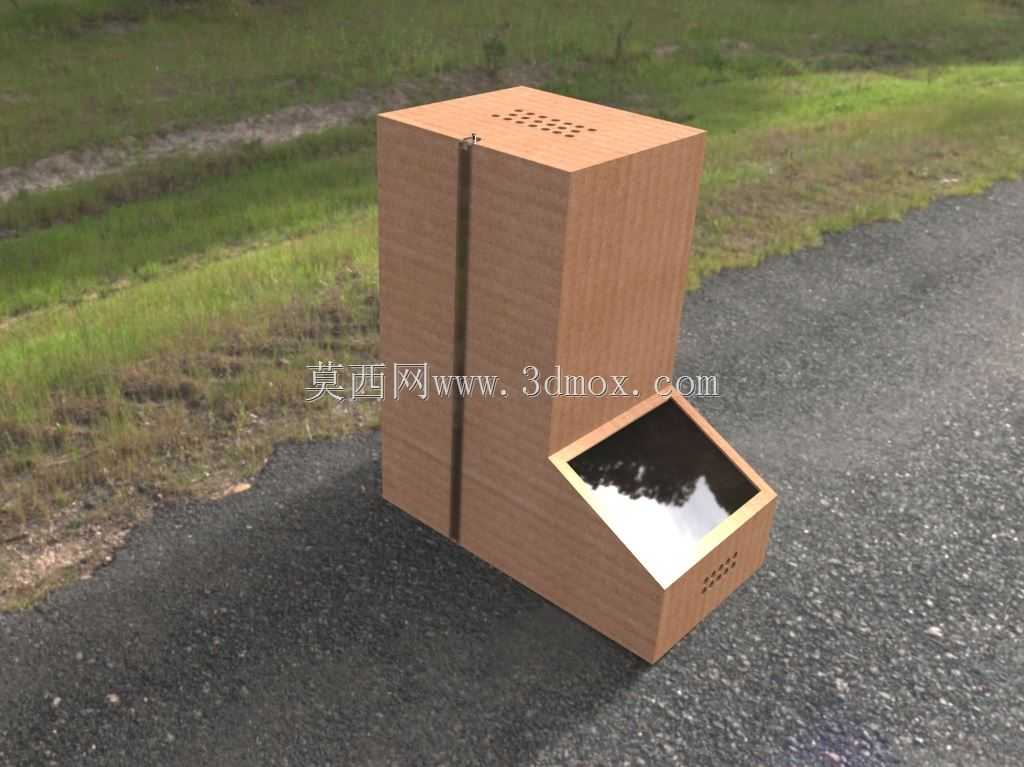

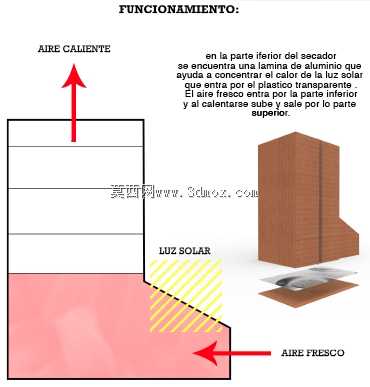

这款烘干装置主打无外接电源的户外零散烘干场景，适配郊野露营、庭院小批量食材处理、零散手工物料干燥这类无法接入市电的使用需求，整体采用纸板作为主体加工材料，大幅降低了自制加工的门槛，普通使用者通过裁切、折叠即可完成组装，不需要复杂的金属加工或者粘接工序。从结构设计来看，主体采用立式柜式布局，内部设置三层带镂空网格的置物层，每层置物板都预留了均匀排布的通风孔隙，保证热空气可以在柜体内部自下而上形成顺畅的流通路径，不会出现局部热量淤积导致的烘干不均问题；柜体正面设置可向外翻折的延伸托板，托板表面同样做了镂空网格处理，既可以在烘干作业时作为额外的临时置物区域摊放待烘干物料，闲置时也可以向上翻折闭合，充当柜门减少内部热量散失。柜体右侧单独设置了倾斜布置的太阳能集热腔，腔室表面覆盖透光密封层，阳光照射后腔体内的空气被加热，依靠冷热空气的密度差自然形成向上的热流，顺着连通通道进入主柜体内部，不需要额外加装风机或者动力组件，完全依靠被动热循环完成烘干作业，主柜体顶部均匀排布了多组排气小孔，携带水汽的热空气可以从顶部孔隙自然排出，完成整个烘干气流的循环。从安装边界来看，整体立式结构的占地面积不足0.3平方米，放置在平整的户外地面即可使用，不需要额外做地脚固定，翻折托板完全展开后，横向延伸尺寸不超过0.6米，不会占用过多的户外操作空间；侧置的集热腔与主柜体采用一体化纸板折叠连接，没有额外的拼接缝隙，减少了热流输送过程中的热量损耗。考虑到纸板材料的防水特性，结构设计上所有拼接位置都做了翻边挡水结构，避免户外零星降雨时水分渗入柜体内部浸湿物料，柜门闭合后可以完全遮挡内部置物空间，减少露天放置时的落灰问题。每层置物层的间距设置为15厘米左右，既可以摊放切片的果蔬、菌菇这类薄型食材，也可以放置小型的手工木质件、植物标本这类需要缓慢干燥的物料，不会因为层间距过小导致热流受阻。整个装置没有复杂的运动部件，所有结构都依靠纸板的折叠咬合实现固定，不需要额外的螺丝、铰链等金属连接件，组装完成后整体重量不足5千克，单人即可完成搬运转移，适合在不同的户外点位之间移动使用，调整摆放角度让侧置集热腔正对阳光直射方向，即可获得最优的集热效率，在晴朗天气下，柜内温度可以比环境温度高出20到30摄氏度，满足多数常温烘干作业的温度需求。
