弧形多孔仪表安装固定支撑构件

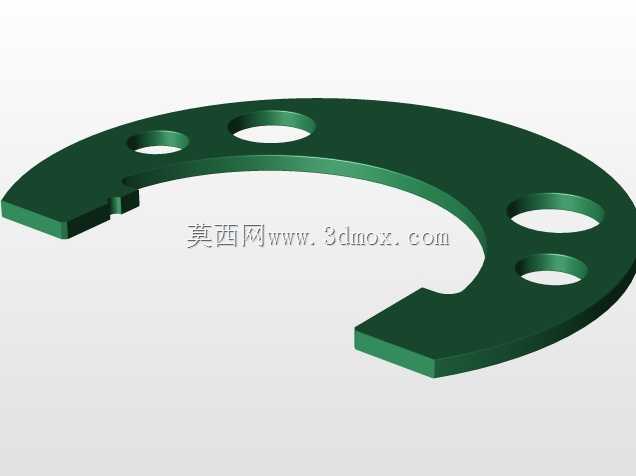

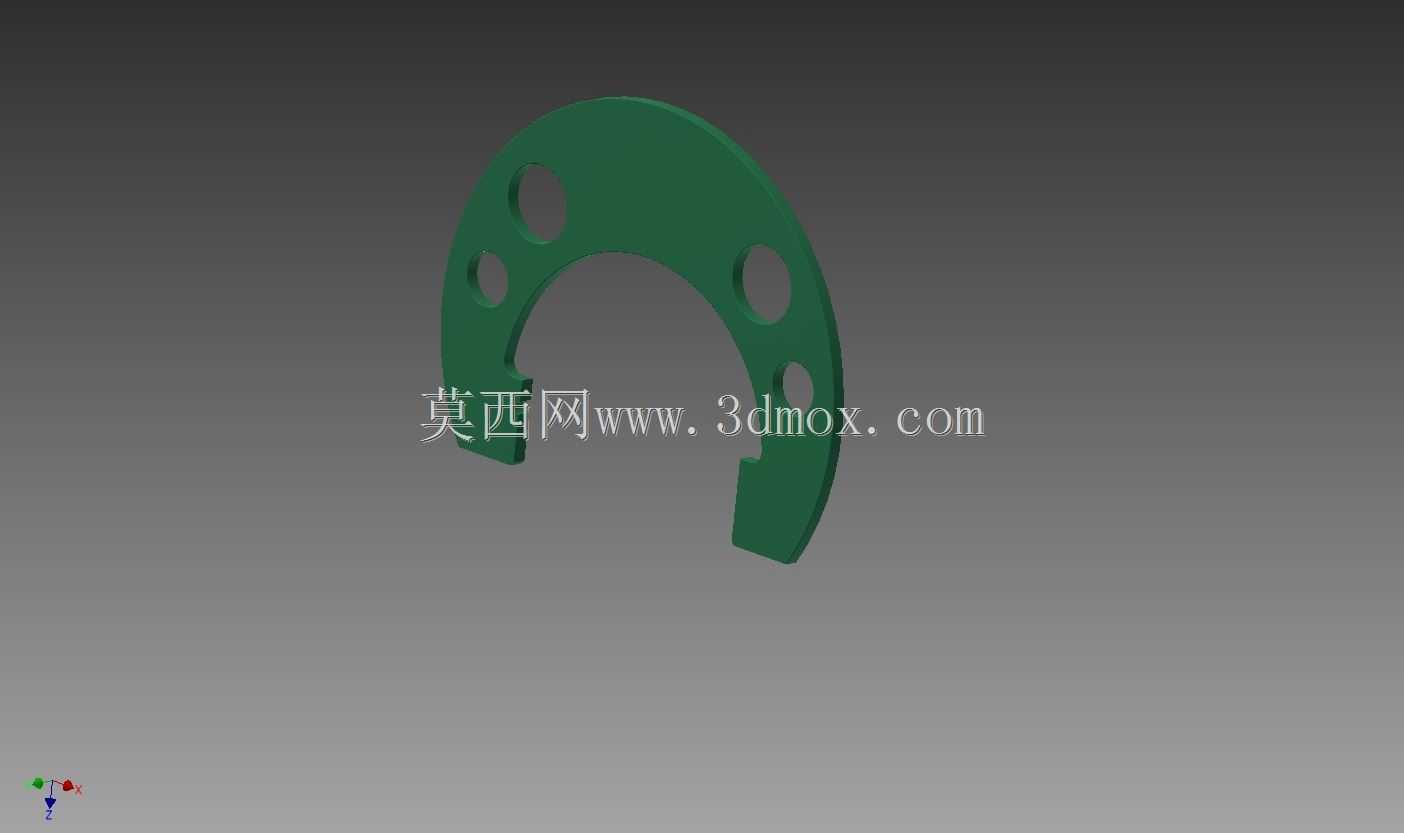

这类弧形多孔支撑构件，主要应用在工业现场仪表的安装固定场景中，适配管道旁、设备侧壁等弧形安装基面的仪表布设需求，解决常规平面支架无法贴合弧面安装基面、固定后易松动偏移的问题。在化工、水处理、热力输送等管线密集的生产场景里，大量压力表、温度变送器等仪表需要直接固定在管道外壁或弧形设备壳体上，该构件的弧形内轮廓可与对应管径的圆柱面完全贴合，安装时无需额外加工适配垫块，就能保证支撑面与安装基面的接触面积足够，避免长期受设备振动影响出现固定点滑移。从结构设计来看，构件整体采用弧形板状构型，主体为等厚度板材加工成型，沿弧形轮廓均匀分布的多个通孔，一部分用于穿设紧固件将支架本身固定在安装基面上，另一部分用于安装固定仪表本体或仪表配套的安装卡套，孔位的排布经过受力校核，既保证每个固定点的受力均匀，也预留了不同规格仪表的安装调整空间，无需重新打孔就能适配小范围尺寸差异的仪表安装。构件两端的缺口结构是安装快拆设计，在后期维护更换仪表时，无需完全拆卸所有紧固件，只需松开对应螺栓就能将支架连同仪表从安装位侧向滑出，大幅缩短现场运维的拆装时间，尤其适合高空管线、狭窄设备间隙等操作空间受限的安装场景。设计过程中优先考虑了安装边界的适配性，弧形内半径匹配常规工业输送管道的通用外径系列，构件整体外轮廓宽度控制在较小范围内，不会在安装后占用过多管线周边的操作空间，避免影响相邻管线的保温层施工、阀门操作等日常作业。构件的厚度选择兼顾了结构强度与轻量化需求，在承受常规仪表的静载荷以及设备运行带来的振动载荷时，不会出现明显的形变，保证仪表安装后的垂直度、朝向符合运维人员的观测需求，避免因支架形变导致仪表读数偏差、连接管路受力渗漏等问题。这类支撑构件没有多余的冗余结构，所有构型都服务于安装固定的核心功能，加工时可采用板材切割一次成型，加工工艺简单，量产成本较低，同时多孔设计也有效降低了构件自身重量，减少对安装基面的附加载荷，尤其适合薄壁管道、轻型设备壳体上的仪表安装场景，不会因为支架过重导致基面局部变形。
