法拉第圆盘发电原理演示结构

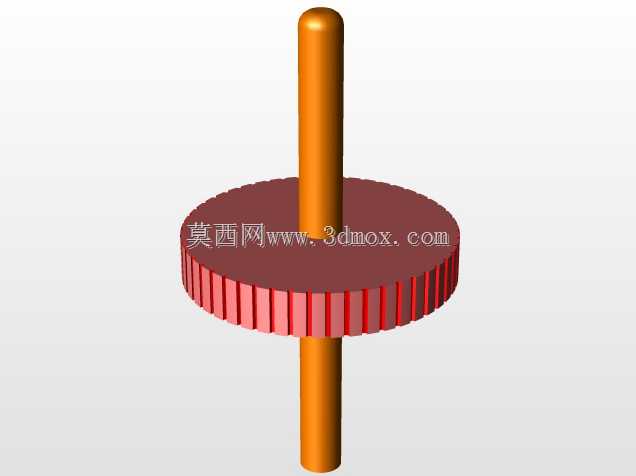

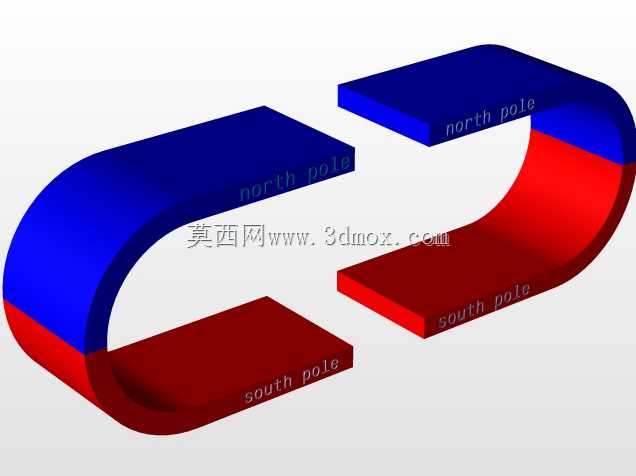

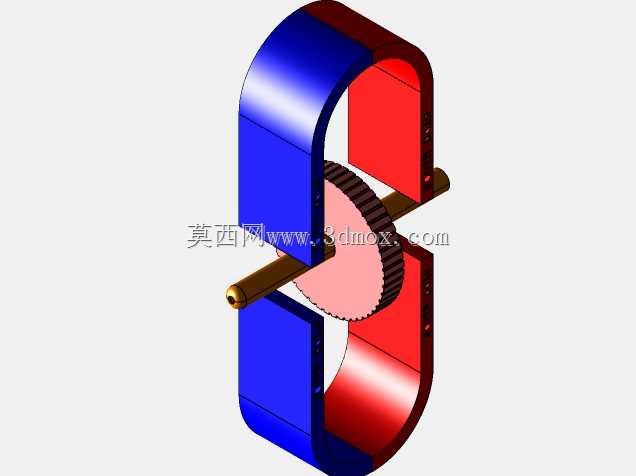

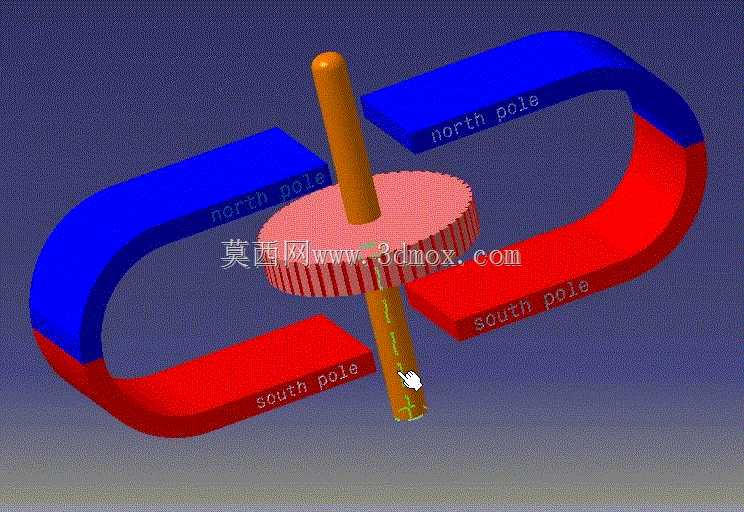

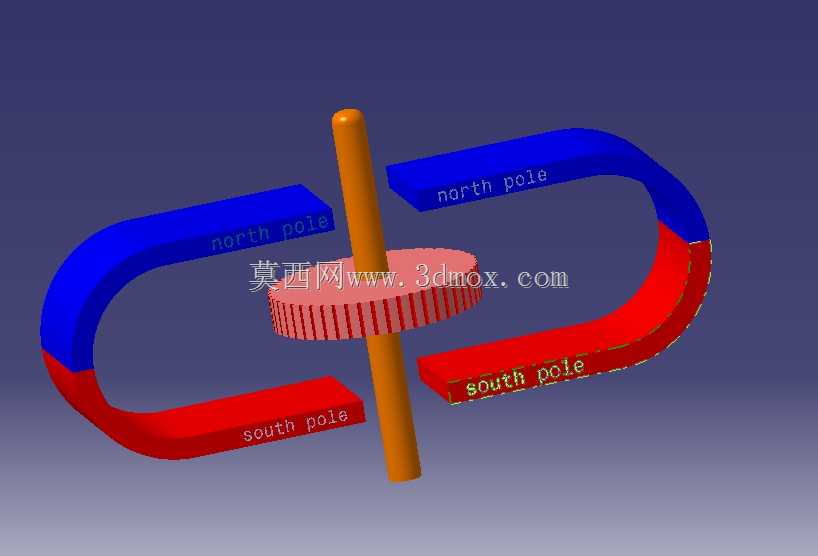

这套结构还原了经典电磁感应发电装置的核心构造，可直接用于高校物理实验室的原理教学演示，也能作为小型特种发电装置的原理验证载体，在低转速大电流的特殊取电场景中具备参考价值。整套结构的核心功能是通过导体切割磁感线完成机械能到电能的转换，区别于常规绕组式发电机，其转子采用整面铜盘结构，无需复杂绕线工序，导电通路连续无断点，在低转速工况下可输出低电压大电流，适配部分电化学电解、特殊信号源供电的小众需求。设计过程中优先考虑原理展示的直观性，将马蹄形磁极做了开放式布置，N极与S极沿铜盘径向对称分布，铜盘的有效切割区域完全处于两磁极形成的均匀磁场区间内，支撑铜盘的转轴采用非导磁绝缘材质，避免磁场在转轴处形成额外涡流损耗，同时转轴上预留了外接动力输入的连接位，可直接对接手摇柄、小型调速电机等动力源，适配不同演示场景的动力输入需求。从安装边界来看，整套结构的磁极间距与铜盘直径做了匹配设计，铜盘边缘与磁极内壁预留了均匀的转动间隙，既保证磁场气隙足够小以提升磁通量利用率，又避免转动过程中铜盘与磁极发生剐蹭，转轴的支撑位采用同轴度定位设计，保证铜盘转动时的端面跳动量控制在合理区间，不会出现偏心扫膛的问题。实际应用中，这类结构除了教学演示用途，也可作为极端工况下的特种发电单元参考，比如在高辐射、强腐蚀的特殊环境中，无绕组的铜盘转子结构比常规绕组发电机的耐用性更强，不会出现绕组绝缘层老化破损的问题，结构维护成本更低。设计时还特意将磁极做了分色标识，蓝色对应N极、红色对应S极，配合铜盘上的刻度标识，可直观演示不同转动速度、不同磁场强度下的电流输出变化规律，帮助观察者快速理解电磁感应的核心逻辑，铜盘与转轴的连接采用可拆卸结构，可根据测试需求更换不同厚度、不同材质的导电转盘，验证不同导电材料对发电效率的影响。
