YT24型前置式采矿凿岩钻机结构

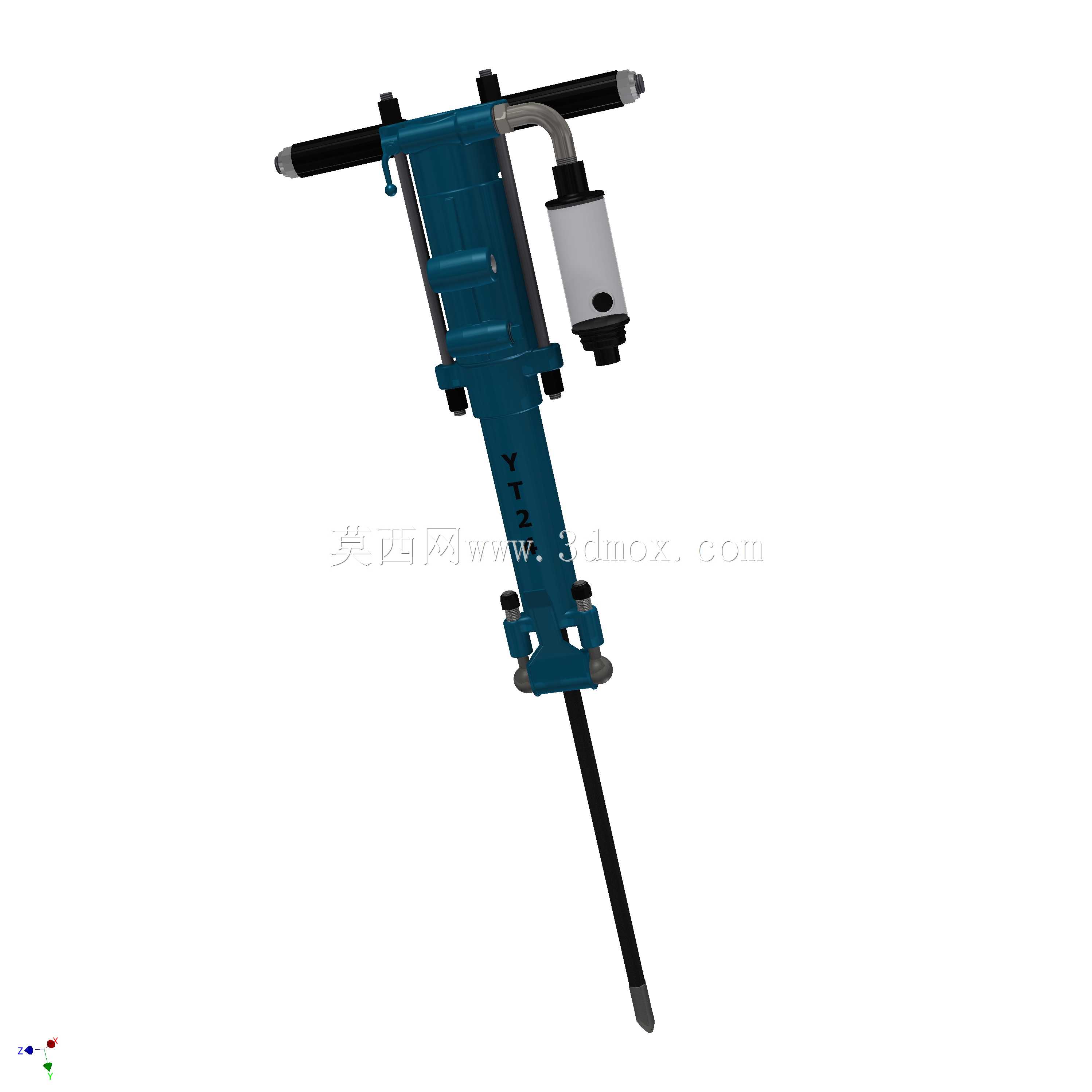

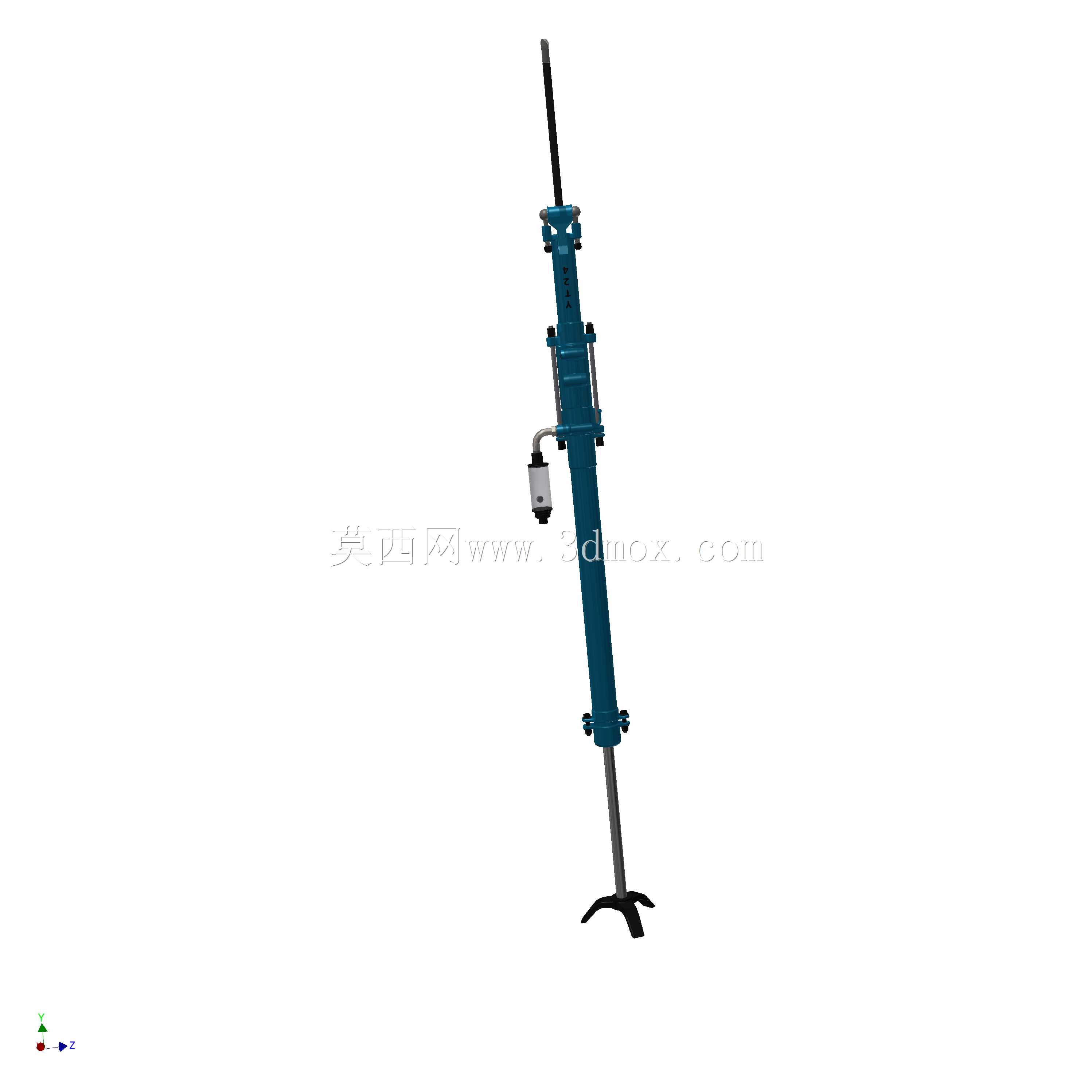

这款前置式采矿钻机的三维结构，完全围绕地下矿山采掘作业的实际工况做设计适配，日常作业中主要承担井下掌子面的炮孔钻凿作业，适配硬岩、中硬岩等不同矿岩工况，可完成水平、倾斜向上等多角度的钻孔作业，是小型金属矿山、采准巷道掘进作业里的核心机具。从结构设计逻辑来看，整机采用长条形立式布局，主机体为柱状结构，上部集成凿岩冲击机构，中部设置操作扶手与气路控制阀体，下部搭配支撑气腿与顶尖结构，这种布局能让作业人员在狭窄的巷道空间内快速调整机位，不需要额外搭设复杂的作业支架，单人即可完成设备的移位、定位与钻孔操作。气腿部分采用伸缩式结构设计，作业时可通过气压调节支撑力，既能够抵消凿岩作业产生的后坐力，保证钻孔过程中钻具进给稳定，也能在转场时收缩气腿，降低整机长度，适配井下狭小的转运通道，设备的顶尖采用三爪式结构，接触巷道底板时可自动找正卡紧，避免钻孔过程中设备滑移偏孔。从安装边界与尺寸适配角度看，整机收缩状态下长度适配常规2米高度的井下巷道，作业时气腿最大伸出长度可满足2.5米深度范围内的钻孔需求，主机体外径控制在合理范围，可在宽度1.2米以上的巷道内完成多角度钻孔调整，不会与巷道侧壁、支护结构产生干涉。设备侧部集成的注油器与气路接头采用快插式结构设计，对接井下压气管路时不需要额外工具，可快速完成管路连接，操作扶手位置做了防滑与减震结构处理，能降低凿岩作业过程中传递到操作人员手臂的振动，减轻长时间作业的疲劳感。钻具连接部位采用标准钎尾接口，可适配常规规格的凿岩钎杆与钻头，不需要定制特殊连接配件，降低了井下作业的配件储备成本。整机的结构件全部做了等强度设计，在保证冲击作业所需结构刚度的前提下，尽可能控制整机重量，方便作业人员在无辅助搬运设备的采场内部转场，阀体部位的操作手柄布局符合人体工程学设计，操作人员站在设备侧方即可完成风量调节、冲击启停、气腿升降等所有操作，不需要探身到钻孔正下方，能有效避免掉渣、卡钻带来的作业风险。
