矿用输送机堵塞检测触发装置

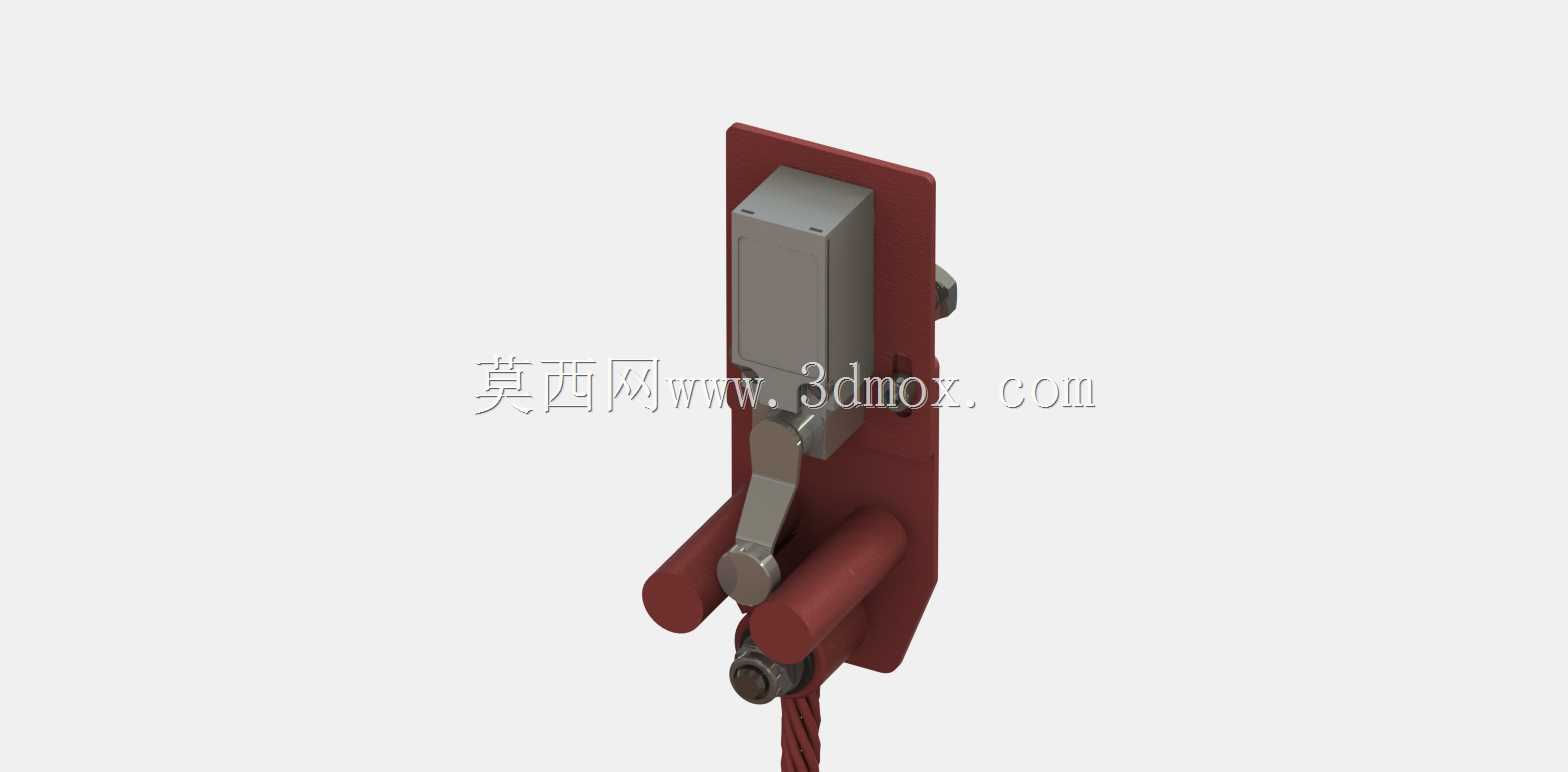

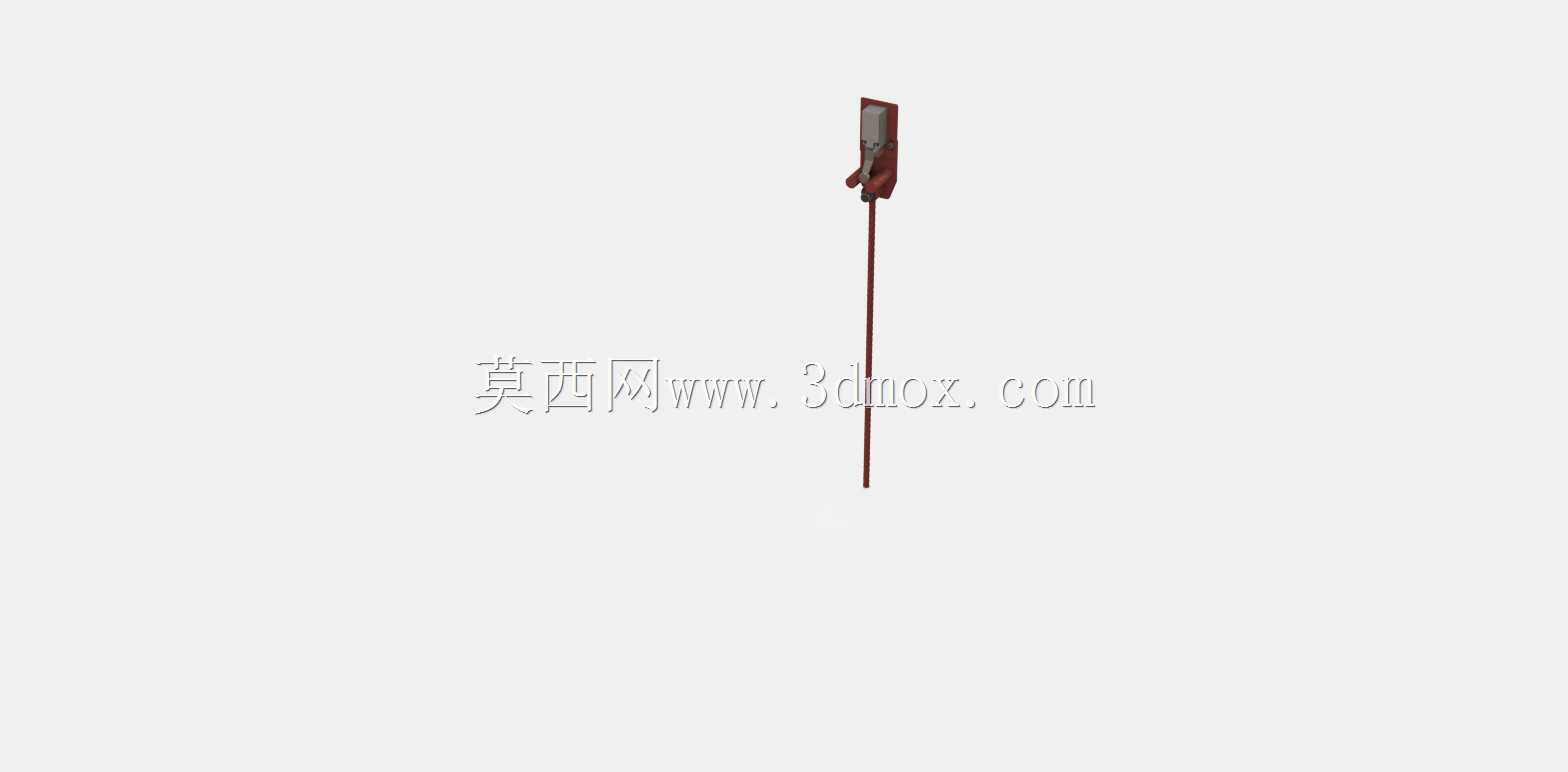

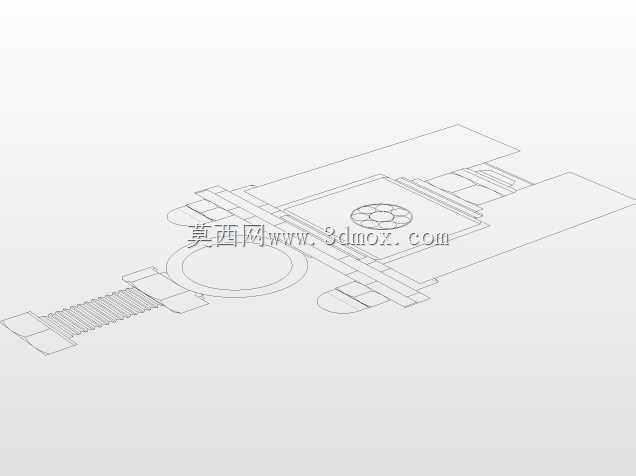

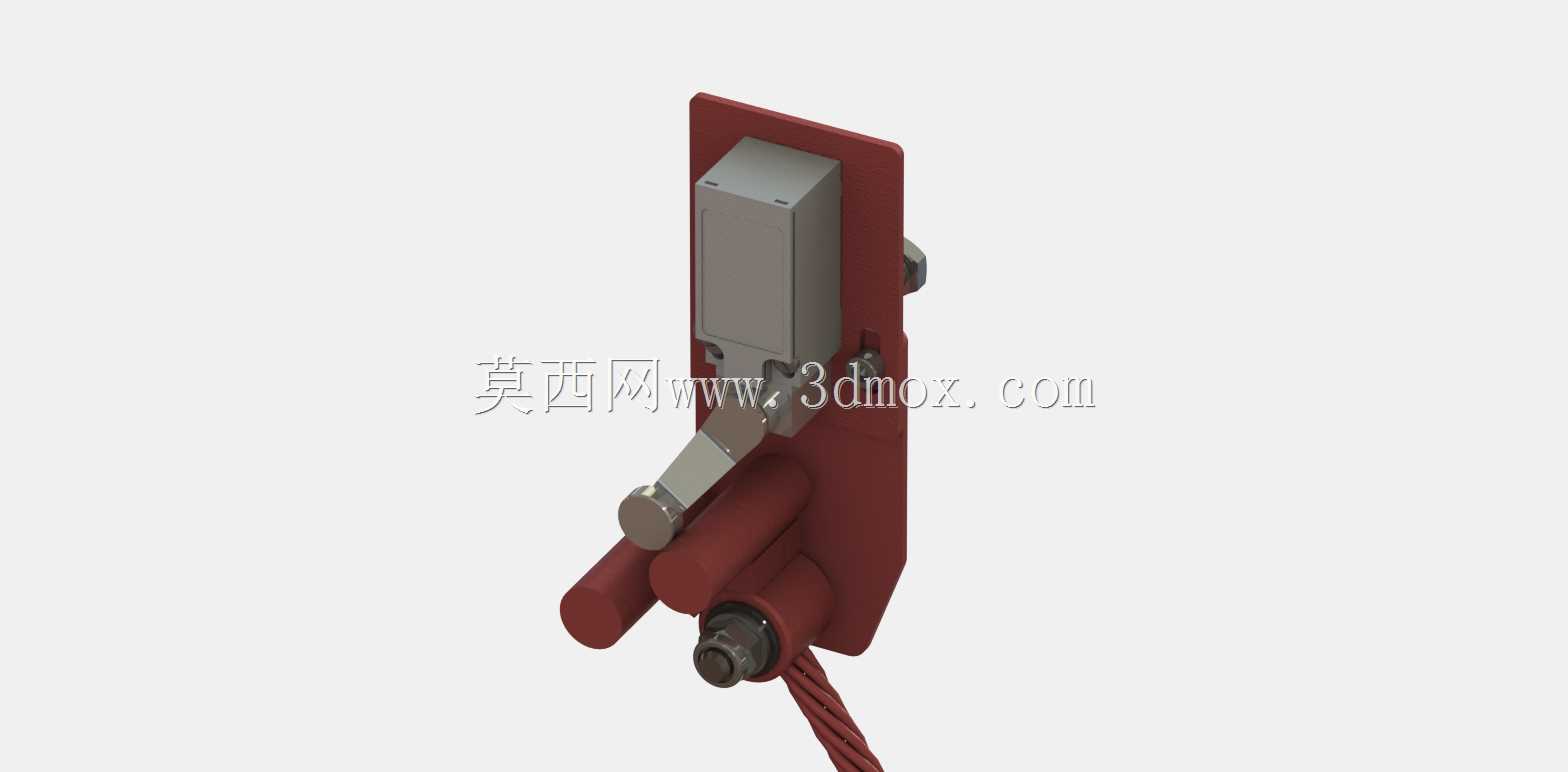

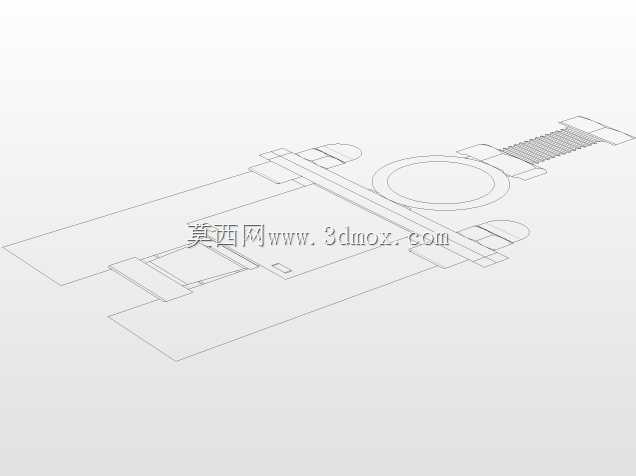

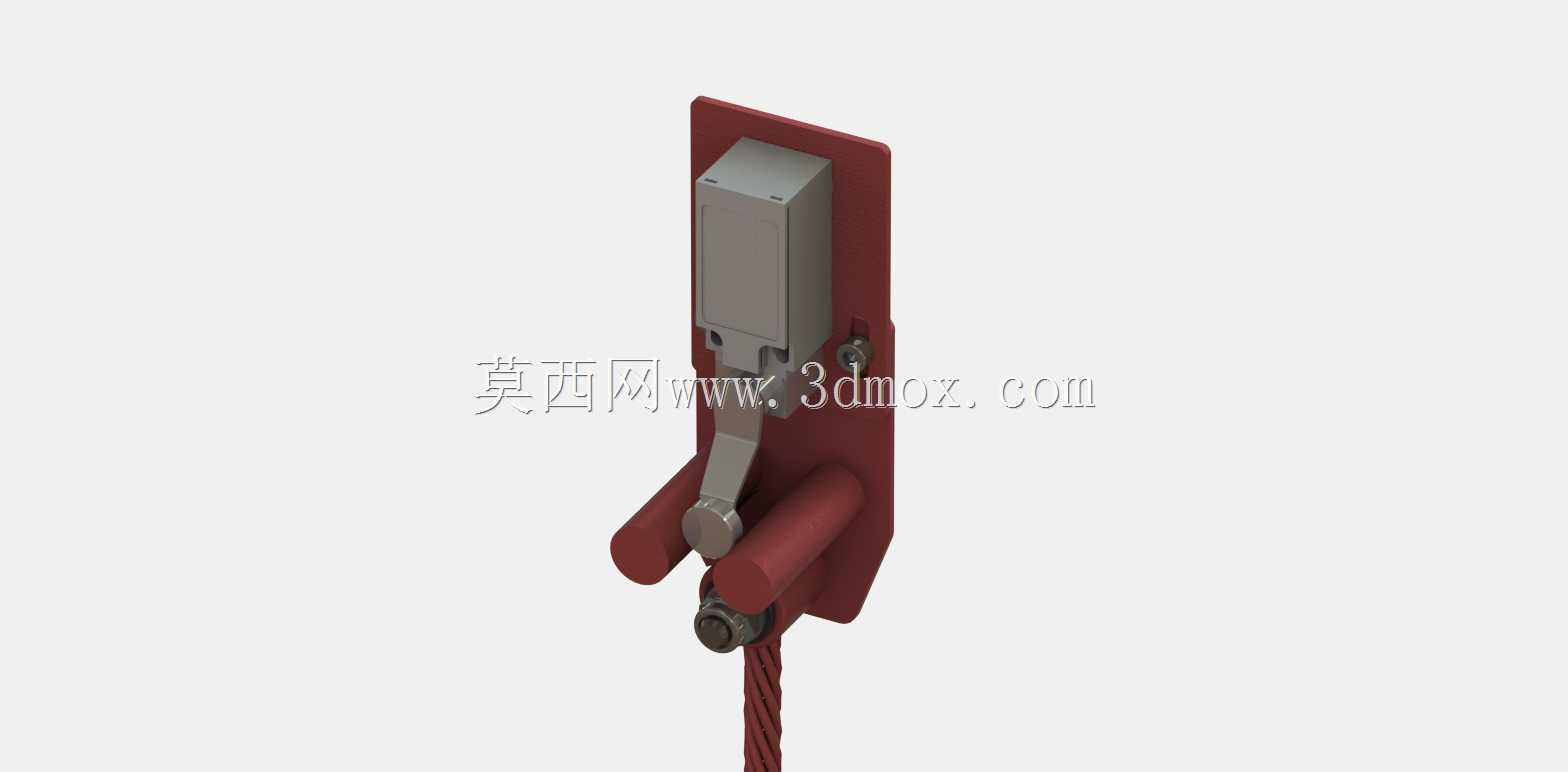

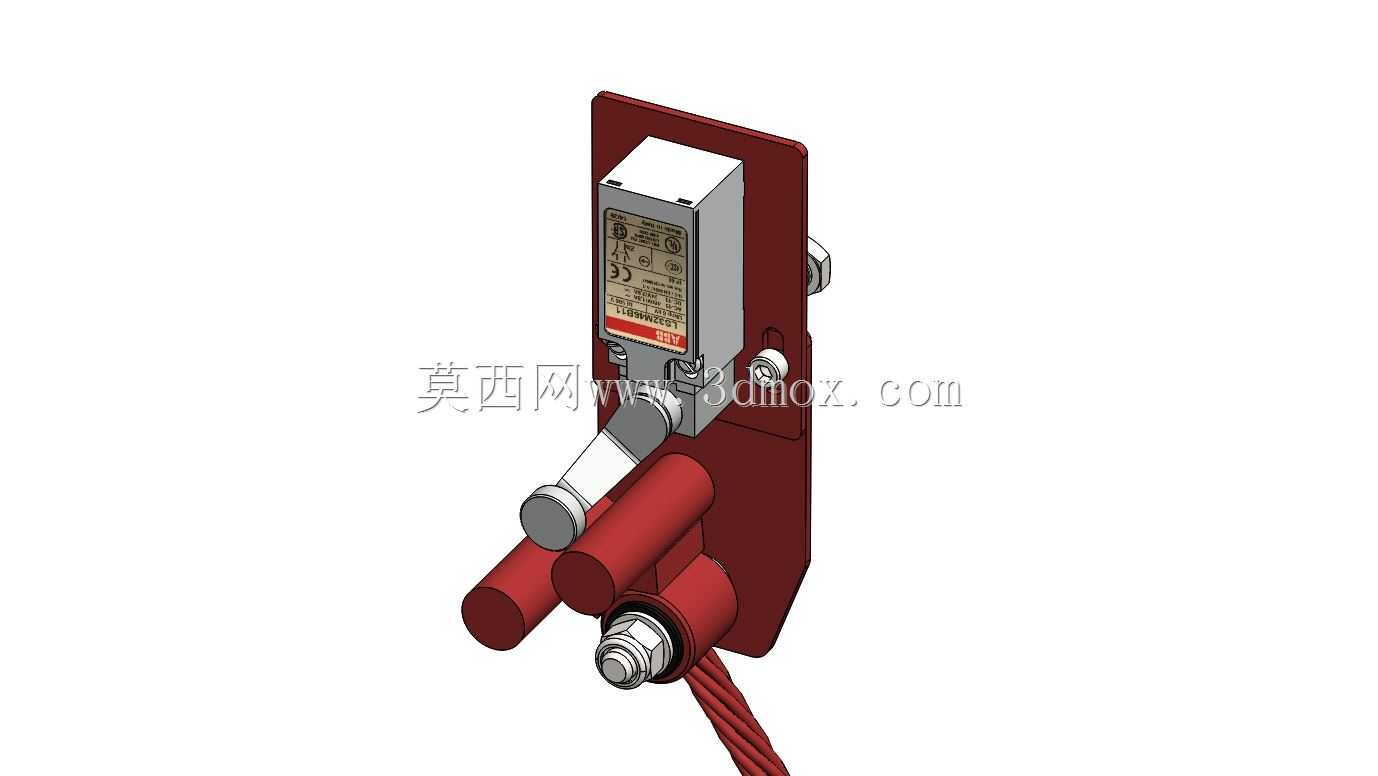

在井下采矿作业的输送环节，物料卡滞、堆料堵塞是极易引发输送系统停机、皮带磨损甚至撕裂的常见故障，这款触发式检测装置正是针对该场景设计的末端检测执行部件，可直接适配多数槽型带式输送机的落料点、导料槽出口等易堵位置安装。装置核心采用摆杆式触发结构，外露的三组圆柱触发端直接伸入物料流经区域，当物料出现堆积卡滞时，堆积的物料会推动摆杆绕转轴偏转，当偏转角度达到设定阈值时，后方配套的微动开关即可输出通断信号，直接接入输送设备的联锁控制回路，第一时间触发停机或报警信号，避免故障扩大。从结构设计来看，整个装置采用安装基板集成化布局，开关本体通过卡槽与紧固件固定在基板上部，完全避开物料直接冲刷的区域，摆杆转轴处设置了耐磨衬套，可承受长期往复摆动带来的磨损，触发端采用圆柱型钝头设计，既可以保证与堆积物料的有效接触推力，又不会勾挂正常输送的块状物料，避免误触发。安装层面，基板预留了两组腰型安装孔，可适配不同厚度的输送机护板、机架槽钢的安装需求，安装时仅需在对应位置开设适配摆杆穿过的通孔，调整腰型孔位置即可改变触发端伸入料流的深度，针对不同粒径、不同堆积角的矿料，可通过调整摆杆后端的触发碰块位置，改变开关触发的偏转角度阈值，适配不同工况的检测灵敏度需求。装置整体外轮廓紧凑，横向安装占用宽度不超过120mm，纵向伸出长度可根据护板厚度调整，不会额外占用输送廊道的通行与检修空间，外露的金属部件均做了防锈处理，可适应井下高湿、多粉尘的作业环境，摆杆与基板之间的间隙设置了防尘毡圈，避免矿尘进入转轴部位造成卡滞。不同于传统的阻旋式、光电式堵料检测装置，该纯机械触发结构无需额外供电线路接入检测端，仅依靠开关本身的触点信号即可完成信号传输，抗干扰能力更强，不会因为井下粉尘遮挡、淋水等问题出现检测失效，日常维护仅需定期检查转轴转动灵活性与触点通断可靠性即可，无需复杂的校准操作，非常适合采矿场景下低维护需求的设备选型要求，也可延伸应用于粮食输送、建材骨料输送等同类散料输送场景的堵料检测环节。
