平行划线标记用卡尺式划线工具结构

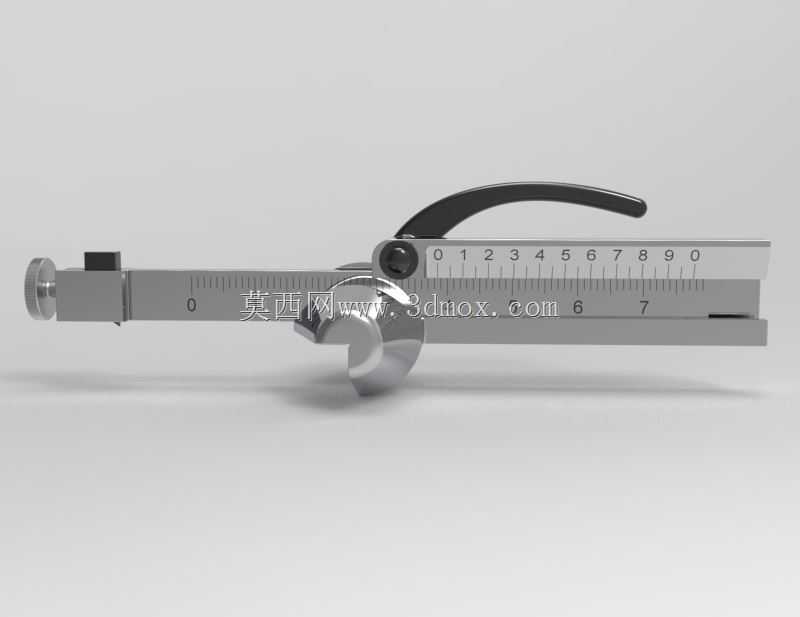

在机械加工划线工序、钣金下料标记、木工平行画线以及装配对位作业场景中，这类平行标记工具是一线操作中高频使用的辅助工装，区别于普通卡尺的测量功能，它的核心作用是在工件表面快速划出与基准边平行的等距线条，替代传统靠尺加划针的组合操作，能大幅降低平行度偏差，减少后续加工的对位误差。从结构设计来看，它沿用了游标卡尺的尺身刻度基准布局，主尺身采用平直导轨式结构，滑动基座上集成了划线触头与定位挡边，使用时将定位挡边贴紧工件基准侧边，滑动调整到目标刻度位置后锁紧滑动座，沿着基准边拖动整个工具，触头就能在工件表面划出连续的平行线条，尺身的刻度范围覆盖了常规小件加工的常用划线距离，能满足0到150毫米区间内的平行划线需求，尺身宽度控制在15毫米左右，整体握持部分做了贴合手型的弧形凸起，拖动过程中能保持施力稳定，不会出现偏移翘边的问题。设计阶段重点考虑了滑动副的配合间隙，滑动座与尺身之间采用了微调阻尼结构，既保证滑动顺畅无卡滞，又不会因为间隙过大导致划线时出现晃动，划线触头采用硬质合金材质，尖端做了15度的刃口打磨，既能在金属、木材、塑料等不同材质表面划出清晰线条，又能保证长期使用不会出现过度磨损，定位挡边的垂直面与尺身方向做了严格的垂直度管控，装配后挡边与尺身的垂直度误差控制在0.02毫米以内，从结构根源上保证划线的平行度精度。实际使用中，它不需要额外搭配辅助靠尺，单人单手就能完成操作，在小型钣金件下料划线、机加工零件的台阶位标记、木工板材的平行裁切线标记场景中，相比传统划线方式效率能提升六成以上，而且划出的线条平行度一致性更好，能有效减少后续加工因为划线偏差导致的废品率。工具整体的外形尺寸适配常规工位的工具收纳需求，总长度控制在230毫米以内，能放入常规的工具盒抽屉，滑动座上的锁紧装置采用拇指按压式结构，调整到位后单指就能完成锁紧，不需要额外借助扳手等工具，操作流程更连贯。针对不同材质的划线需求，触头部分做了可更换设计，磨损后只需要更换触头就能继续使用，不需要整体更换工具，降低了长期使用的耗材成本，尺身的刻度采用激光蚀刻工艺，长期摩擦使用也不会出现刻度脱落模糊的问题，能保证读数的准确性。
