内螺纹连接手动三通球阀结构设计

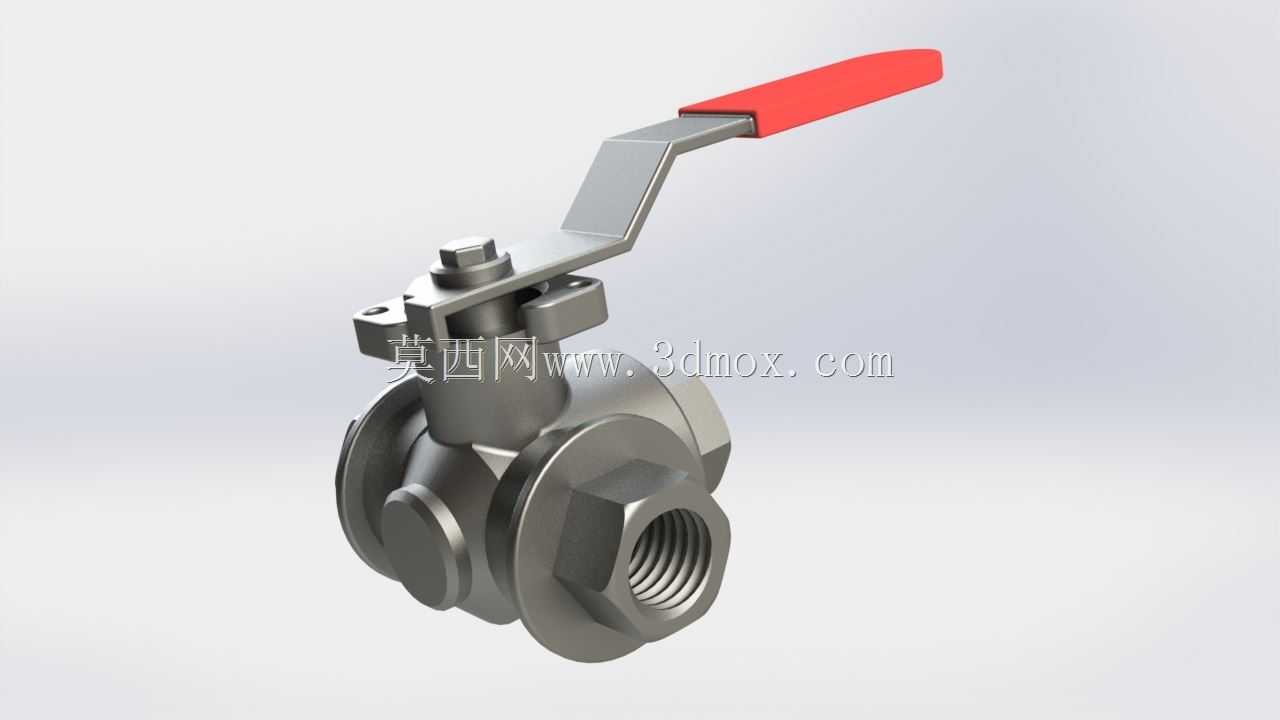

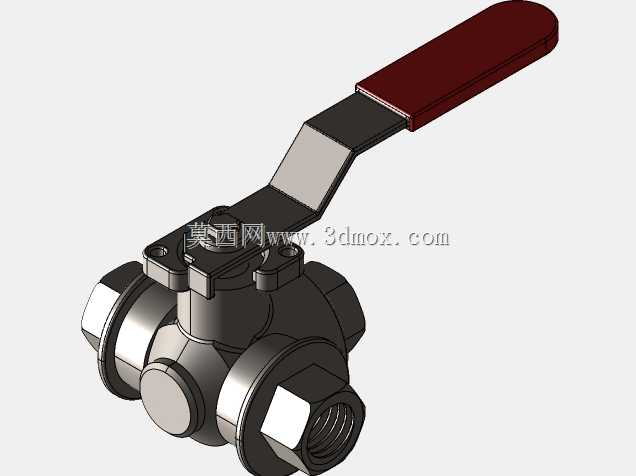

这款三通球阀主要面向民用给排水、小型工业循环水、暖通支路分流等管路场景，可实现单路进水向两个出水支路的介质切换，或是两路介质汇流至单路输出的工况需求，相比普通两通球阀能省去额外的管路接头与旁通阀组，有效压缩管路安装空间，减少潜在泄漏点。从结构设计逻辑来看，整体采用一体式铸造阀体，三个接口均为标准内螺纹结构，适配常规低压流体输送用镀锌管、PPR外丝接头的安装需求，接口同轴度公差控制在0.1mm以内，保证安装时螺纹旋合顺畅无卡滞，不会出现因接口偏斜导致的密封带破损、接口渗漏问题。手柄采用加长杠杆式设计，操作力臂经过核算，在公称压力1.6MPa的工况下，单人徒手即可完成90度快速开关切换，手柄端部包覆防滑绝缘套，既避免冬季低温操作时的金属冻粘问题，也能在管路带温工况下降低手柄表面导热带来的操作不适。球体部分采用通孔流道设计，流道直径与接口通径保持一致，全开状态下介质流阻系数仅为0.08左右，不会造成明显的管路压降，适合对流量损失敏感的供水、循环水回路。密封结构采用浮动式阀座设计，球体与PTFE阀座的贴合面经过研磨处理，密封面粗糙度达到Ra0.8，在低压工况下也能实现可靠密封，不会出现微渗问题。安装边界方面，阀体三个接口的中心距按照常规管路安装间距设计，相邻接口的外轮廓预留足够的扳手操作空间，安装时无需额外调整管路走向即可直接对接，手柄转动范围内无突出结构干涉，全开、全关位置均设有限位结构，避免操作过位导致的密封面磨损。建模过程中对阀体壁厚做了等强度优化，介质承压侧壁厚按照1.5倍公称压力的强度要求核算，非承压侧做适度减重处理，既保证结构强度满足低压流体输送的安全要求，也避免不必要的材料浪费。阀杆部位采用双重密封结构，下部设置填料密封，上部设置防尘圈，既能防止介质沿阀杆渗漏，也能阻挡外部粉尘进入阀腔磨损密封面，延长产品实际使用寿命。
