快关无滴漏黄铜肘动式给水阀结构

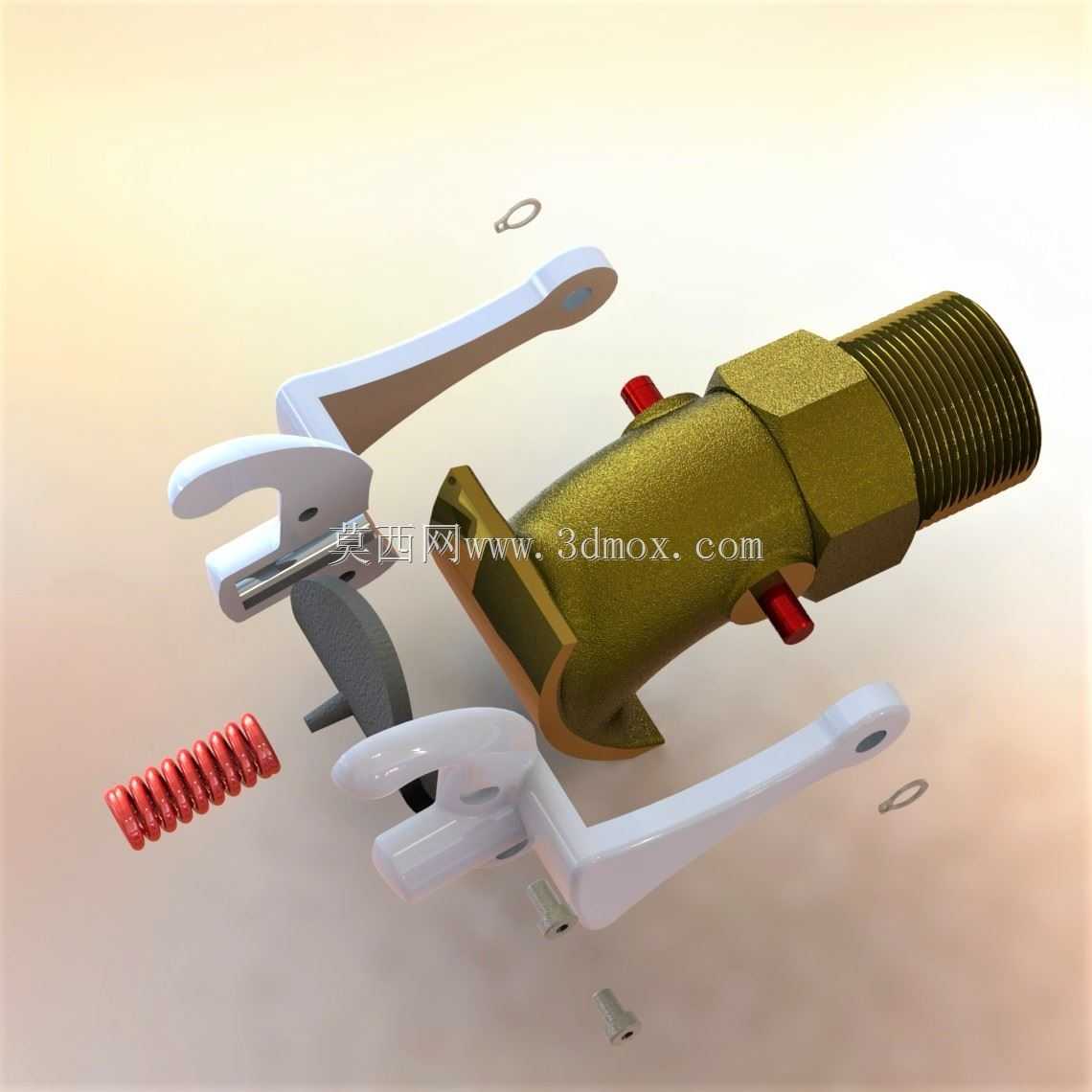

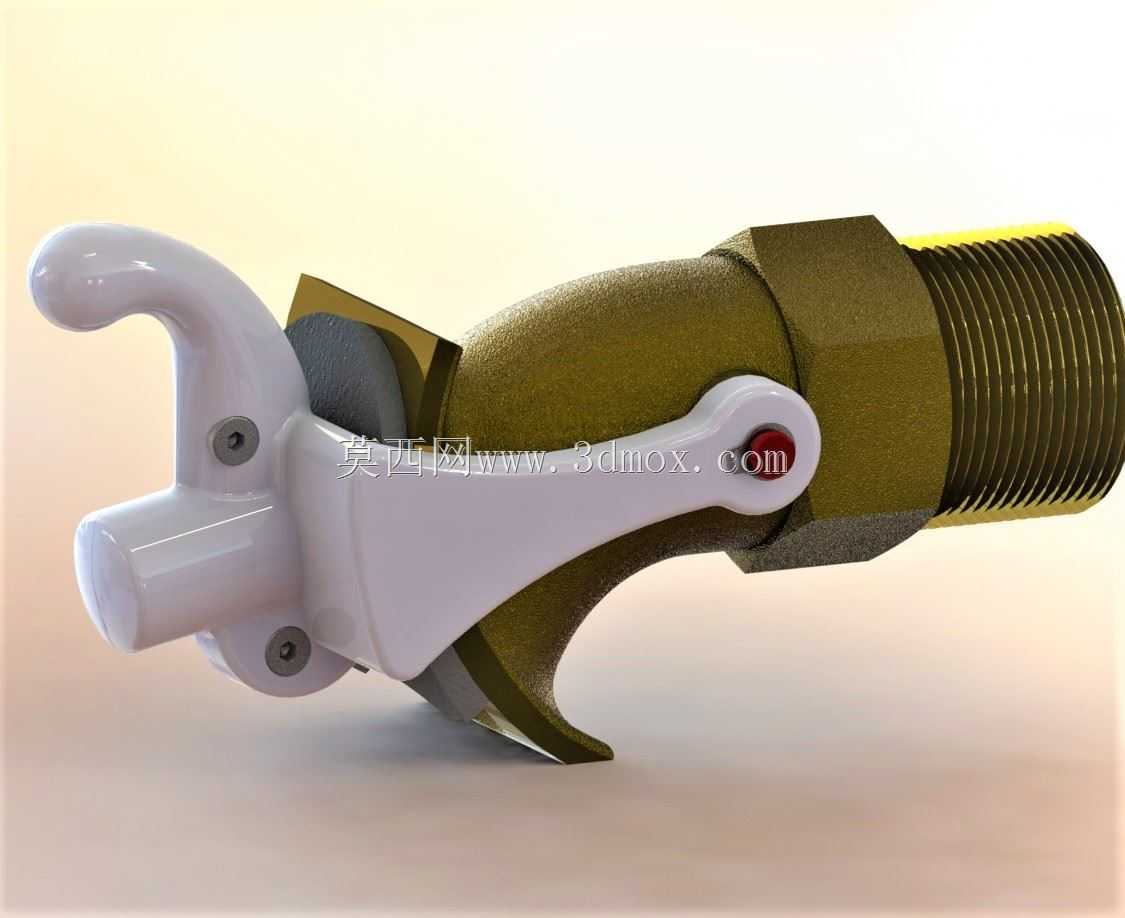

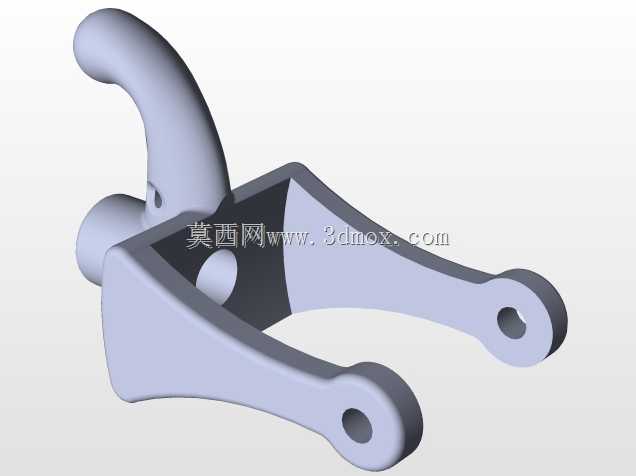

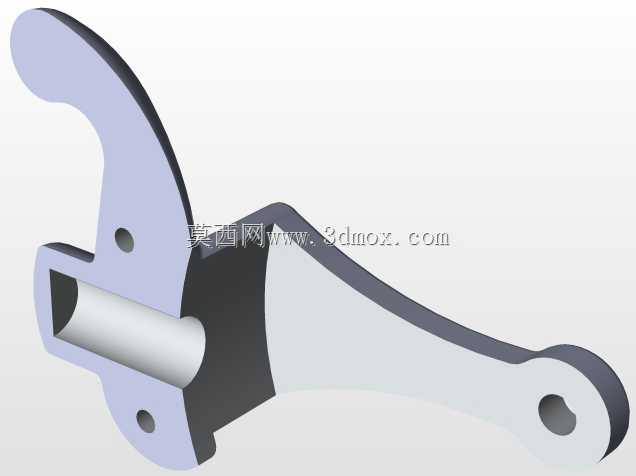

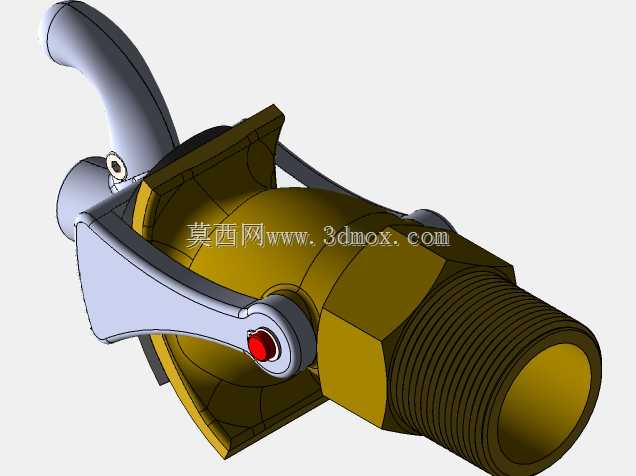

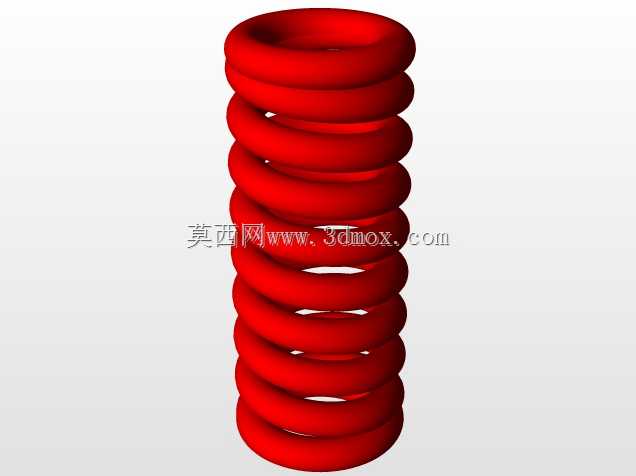

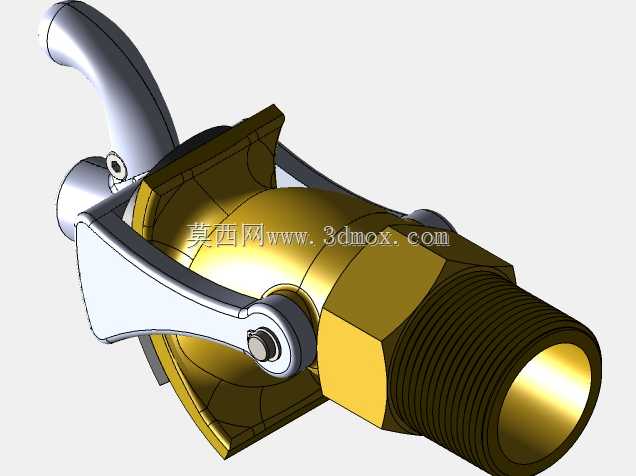

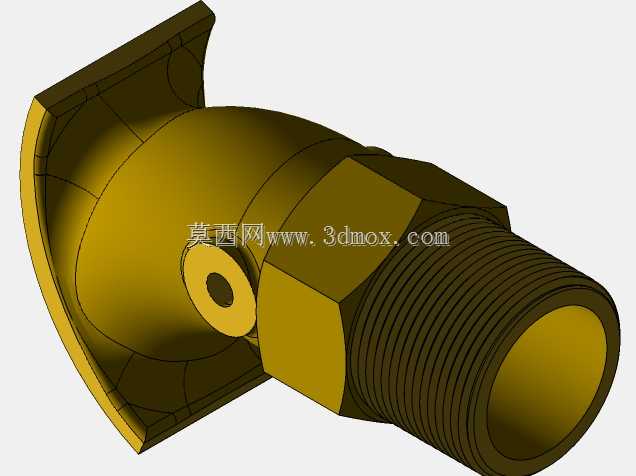

这款快关式给水阀主要面向食品加工、医疗洁净车间、实验室等需要手部免接触操作的供水场景，操作人员可通过手肘、小臂按压手柄完成水路通断，避免手部接触阀件造成的交叉污染，适配洗手池、消毒槽、实验台供水终端的安装需求。阀体采用弯角式黄铜锻压结构，进水端设计标准外螺纹接口，可直接与墙面预埋的内螺纹供水管路对接，出水端为平口出水结构，无需额外接驳水嘴即可实现柱状出水，整体安装边界紧凑，弯角结构可避开墙面突出的管线与装饰层，适配多数标准供水点位的安装空间。从结构设计来看，阀件采用双杠杆手柄对称布局，手柄通过销轴与阀体基座连接，内部设置复位弹簧与密封顶紧结构，按压任意一侧手柄即可带动内部阀芯位移，克服弹簧预紧力后打开水路，松开手柄后弹簧自动复位推动阀芯压紧密封面，实现即时断水，复位弹簧的预紧力经过调校，既保证操作时按压力度适中，不会出现按压费力的问题，又能在松手后快速复位，避免密封面闭合延迟造成的滴漏问题。阀芯密封采用软质密封件与金属密封座配合的结构，密封面经过研磨处理，闭合时密封件均匀受压，可承受常规市政供水的压力波动，长期使用不会出现密封面磨损导致的渗漏。两侧的红色限位销用于限制手柄的按压行程，避免按压过度导致内部弹簧过压缩失效，同时也能对阀芯的最大开度进行限位，保证出水流量稳定在适合洗手、器皿冲洗的区间，不会出现开度过大导致的水花飞溅问题。建模过程中对各个运动部件的配合间隙进行了还原，手柄与销轴的转动配合间隙、阀芯与阀腔的滑动配合间隙都按照实际加工公差设置，可直接用于结构验证、装配干涉检查，也可作为同类免接触水阀的设计参考，帮助设计人员快速调整接口尺寸、手柄长度、弹簧参数来适配不同的安装场景与操作力度需求。
