环形笼式阀门操作手柄结构设计

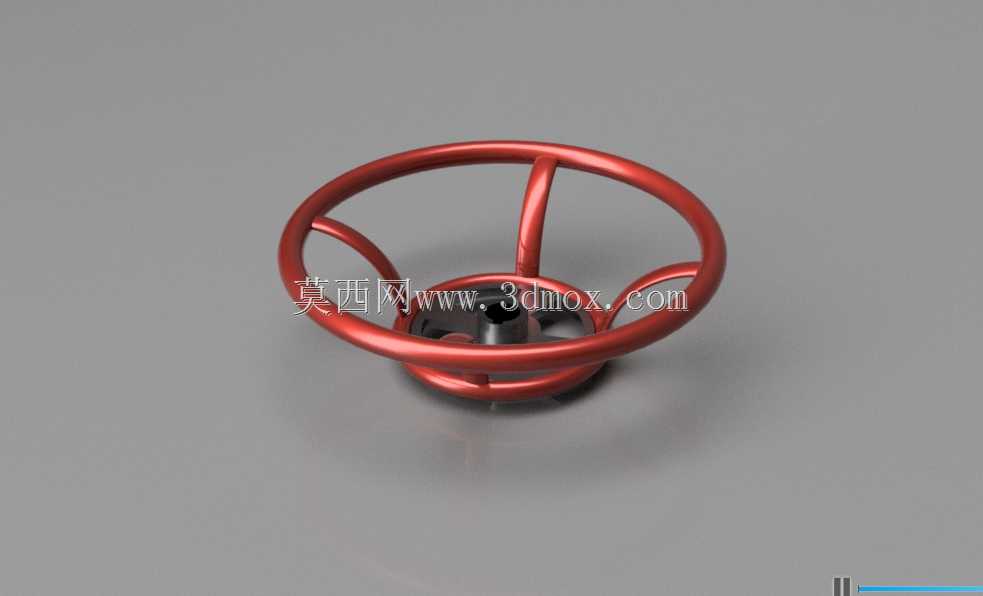

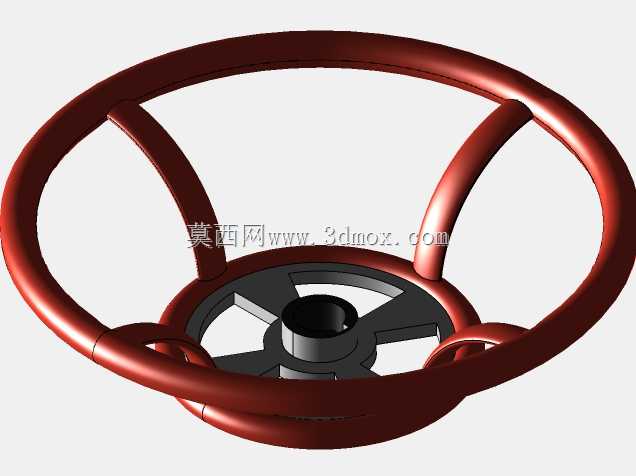

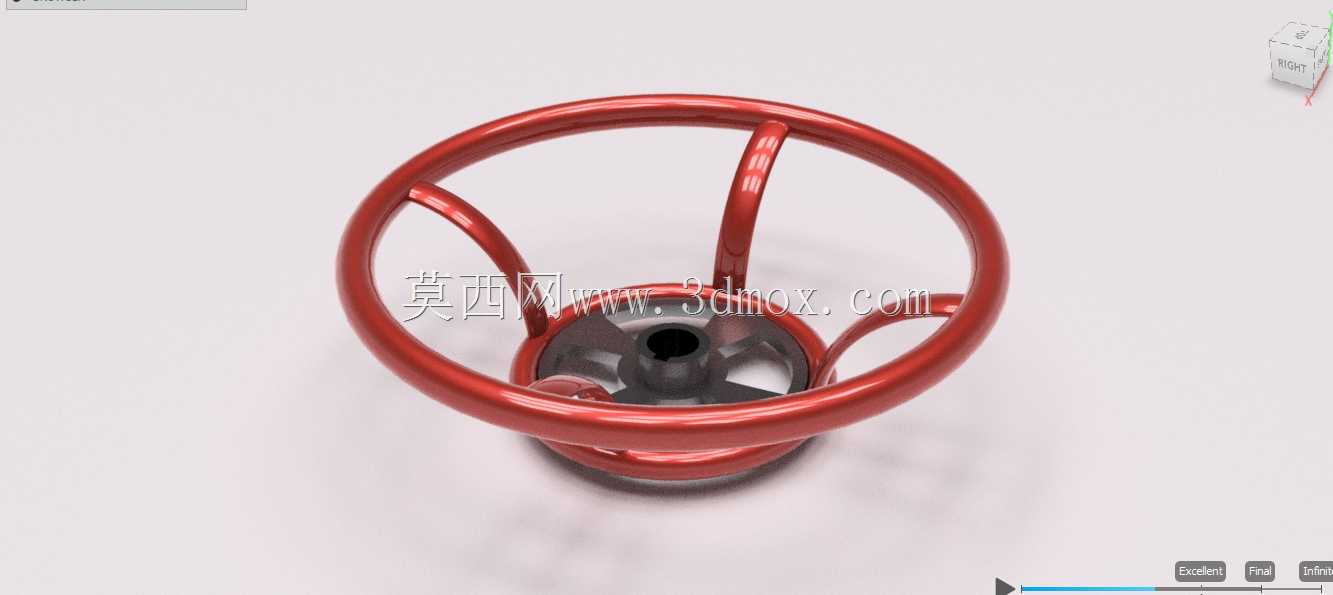

这类环形笼式操作手柄主要配套小通径手动阀门使用，常见于化工流体管路、民用供水供气支管、小型实验设备流体控制回路中，作为人工操作阀门启闭、调节开度的直接受力部件，替代传统一字型或T型手柄，解决狭小安装空间内操作易打滑、施力角度受限的问题。从结构设计逻辑来看，整体采用环形外圈作为主要施力握持区域，三根径向支撑筋连接外圈与中心安装座，中心座预留与阀杆配合的安装孔，孔型可根据阀杆端头结构设计为方孔、扁位孔或者内六角孔，保证扭矩传递过程中无打滑间隙。支撑筋采用圆弧过渡与外圈、中心座连接，避免应力集中导致的受力断裂，外圈表面做圆弧倒角处理，握持操作时不会硌手，即便戴劳保手套操作也能稳定施力。安装边界方面，中心安装座的高度根据阀杆伸出阀体的长度匹配，保证手柄安装后不会与阀体上端的填料压盖、锁紧螺母产生干涉，环形外圈的直径控制在适配手动操作的合理范围，既不会因为直径过小导致操作力矩不足，也不会因为直径过大占用过多管路周边安装空间，相邻管路的阀门手柄安装后不会出现互相碰撞干扰的情况。实际应用中，这类手柄适配的阀门多为低压工况下的截止阀、球阀，操作时不需要借助额外扳手，徒手即可完成启闭操作，环形结构允许操作人员从任意角度握持施力，在管路排布密集、操作空间局促的场景下，相比传统直柄操作灵活性更高。设计过程中需要校核支撑筋的抗扭强度，保证在阀门额定密封力矩下，支撑筋不会产生塑性变形，外圈的截面直径根据所需握持强度设定，整体采用一体成型结构，减少装配环节的误差累积，安装时仅需将中心座对准阀杆端头压入，再通过顶部锁紧螺钉固定即可完成装配，后期维护更换也十分便捷，不需要拆解阀门主体结构即可完成手柄的替换。
