小型立式冲孔冲压工装结构设计

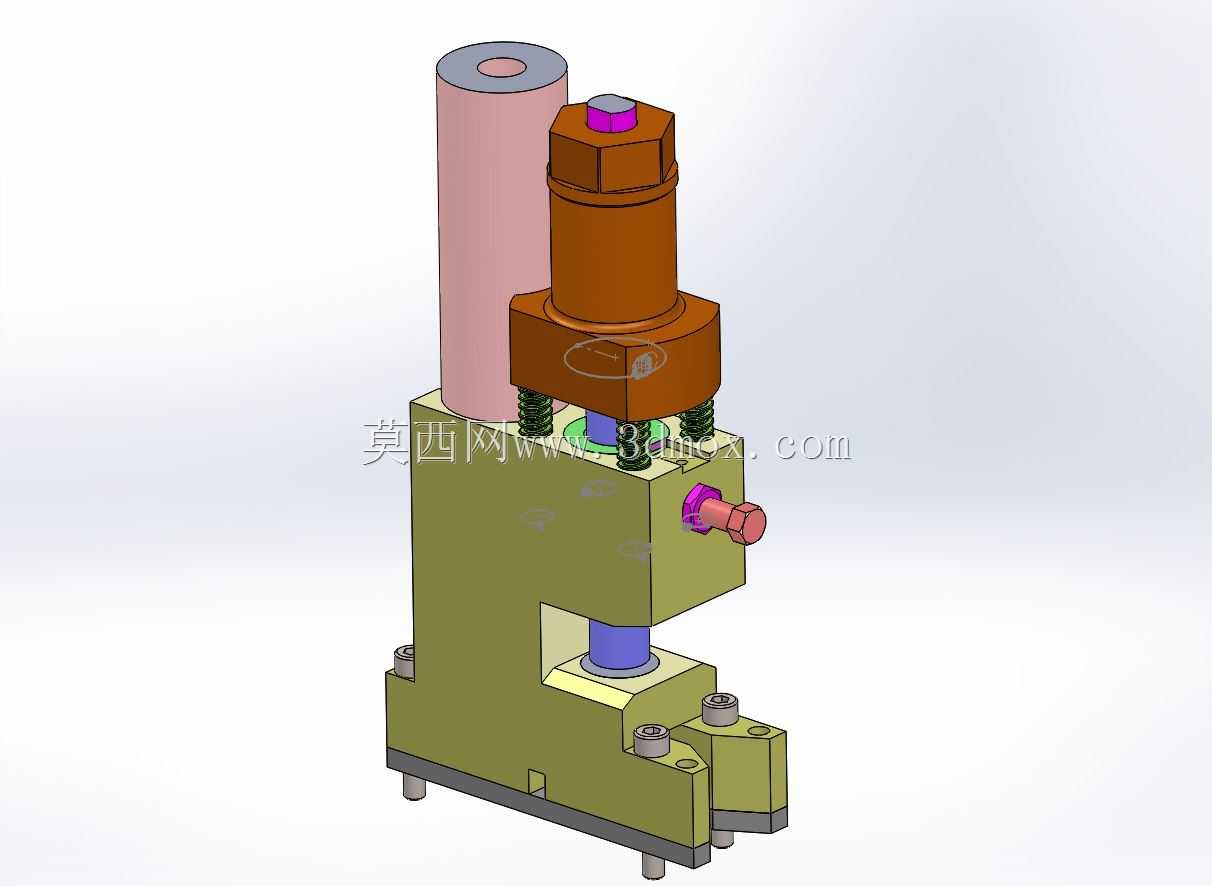

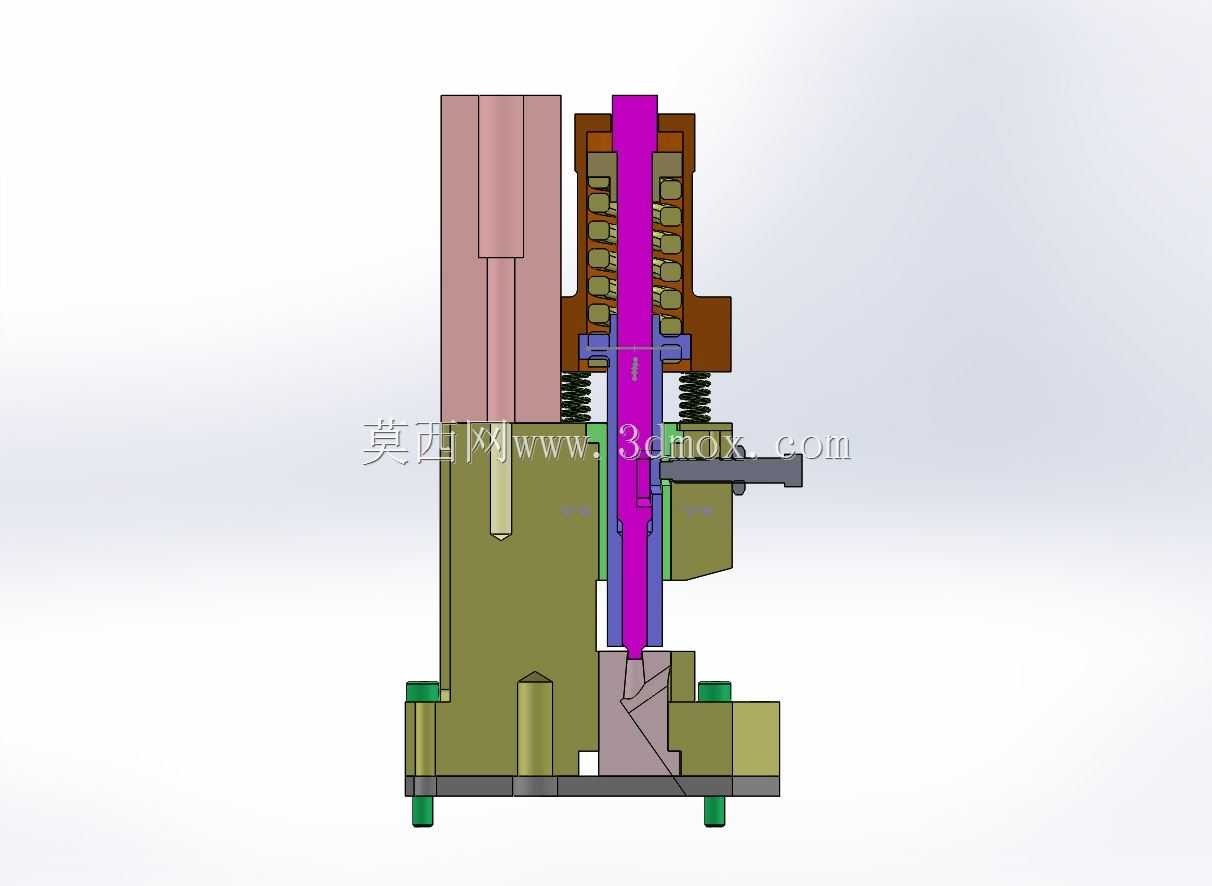

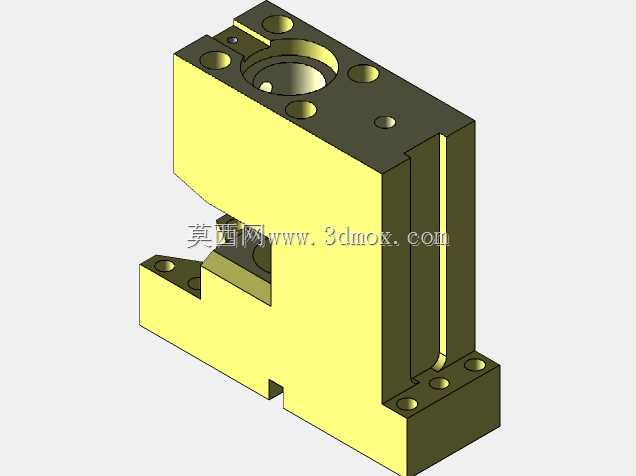

这款小型立式冲孔冲压单元，主要面向薄板钣金加工场景下的小吨位冲孔、浅成型工序，常见于五金配件加工、小型钣金件量产线的工位配套，也可作为独立工装加装在小型自动化产线的单工序工位，替代人工钻孔完成高精度孔位加工，相比传统台式钻床，其冲压成型的孔位无毛刺、断面垂直度好，加工效率能提升四到六倍，适合厚度0.5-3mm的冷轧钢板、铝板、铜板等常见钣金材料的冲孔作业。从结构设计逻辑来看，整体采用立式C型开式机身布局，这种布局的优势在于操作空间开阔，工件取放不受机身结构干涉，上下料的操作视野好，适合手动上下料的小批量加工场景，也方便搭配自动送料机构完成连续冲压作业。机身采用一体式铸钢材质的基座设计，底部预留了四个安装固定孔位，可直接通过螺栓锁紧在标准工作台面上，安装时需保证基座台面与工作台面的平行度误差不超过0.05mm，避免长期冲压作业时机身倾斜导致模具磨损加快、冲孔精度下降。上部的冲压执行单元采用导柱导向结构，导柱与导套之间采用间隙配合，配合间隙控制在0.01-0.02mm之间，保证冲头下行过程中无偏摆，冲孔位置的重复定位精度可控制在0.03mm以内，满足多数钣金件的孔位公差要求。侧面设置的行程调节旋钮，可根据不同厚度的工件、不同的冲孔深度需求调整冲头的下行行程，调节范围在0-20mm之间，调节时可通过旋钮上的刻度盘直接读取行程数值，无需反复试冲调整，能有效减少换模调试的时间成本。顶部的缸体连接位可适配小型气动缸或者液压缸作为动力源，根据加工需求选择不同的动力输出规格，若加工1mm以下的薄铝板，采用0.5MPa的压缩空气驱动即可满足冲压力需求，若加工3mm厚度的冷轧钢板，则可更换为小吨位液压缸提供足够的冲裁力。机身下部的模具安装位采用标准模柄接口，可快速更换不同规格的冲孔模具，无需重新调整机身同轴度，换模时间可控制在十分钟以内，适配多品种小批量的柔性加工需求。整体结构的外形尺寸紧凑，横向占用空间不超过200mm，纵向深度不超过150mm，整体高度控制在350mm以内，不会占用过多的工作台安装空间，即使在狭小的工位上也能完成安装部署。结构设计上充分考虑了日常维护的便利性，导套位置预留了润滑油注油孔，可定期加注润滑脂减少导向部件的磨损，所有连接螺栓均采用标准公制规格，备件采购方便，日常维护无需特殊工具即可完成拆解检修。冲压作业时，工件放置在下模定位面上，通过侧面的定位挡块确定冲孔位置，动力源驱动冲头沿导柱下行完成冲裁，回程时依靠内置的复位弹簧带动冲头回到初始位置，整个作业循环的响应速度快，单次冲压循环时间可控制在0.5秒以内，能满足中等节拍的量产加工需求。
