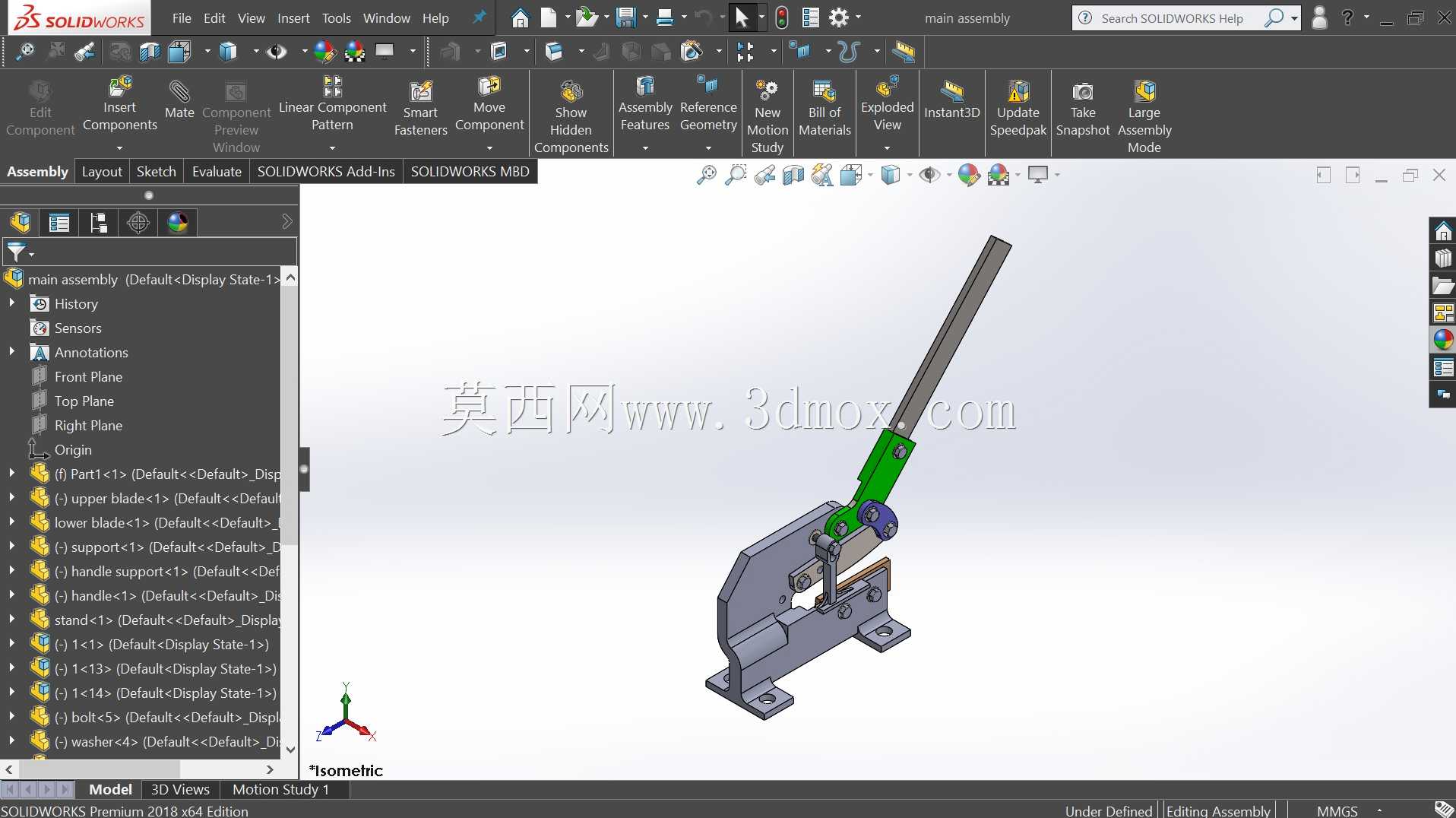

手动杠杆式金属薄板剪切工装结构

这款手动杠杆式金属板材剪切结构，主要面向小型钣金加工工位、五金维修作坊、实训教学场景的薄板裁切需求，适配日常加工中厚度1.5mm以内的冷轧钢板、1mm以内的铝板及铜板的定长裁切、边角修切作业，无需外接气源或电源，可直接固定在工作台面使用，适合零散小批量的板材下料工序，能替代传统手工铁皮剪的费力操作，裁切切口更平整，减少后续打磨修边的工作量。从结构设计逻辑来看，整体采用杠杆增力原理，长操作手柄通过销轴铰接在机架上部，动力传递路径上设置了偏心压合结构，下压手柄时首先通过联动压料块将待裁切板材压紧在工作台定位面上，避免裁切过程中板材移位产生斜口，随后动刀刃配合机架上的定刀刃完成剪切动作，松开手柄后内置的复位弹簧会带动手柄及动刀复位，可快速进行下一次裁切操作。机架部分采用一体式铸钢基体加工，底部预留四个螺栓安装孔，可根据工位布局固定在木质或钢制工作台边缘，安装时需保证定刀刃口与工作台面齐平，预留的操作空间需满足手柄完全下压时不与周边工位器具干涉，整体安装占地面积不足0.1平方米，适合空间紧凑的加工工位布置。刃口部分采用可拆卸式设计，动刀与定刀均通过内六角螺栓固定在对应安装位，长期使用出现刃口磨损后可单独拆卸修磨或更换，无需整体更换设备主体，降低后期维护成本。机架侧面预留有定位挡板安装螺孔，可根据裁切尺寸需求加装可调式定位挡块，实现批量同尺寸板材的快速定位裁切，减少重复划线测量的工序耗时。操作时仅需单手下压手柄即可完成剪切，相比普通手动剪切工具可降低60%以上的操作力度，长时间重复作业也不易产生手部疲劳，裁切过程中压料结构始终将板材压紧在刃口旁侧，能有效避免板材翘边变形，裁切后的板材边缘直线度可控制在0.2mm/100mm以内，满足一般钣金件的下料精度要求，无需额外校平工序即可直接进入折弯、冲压等后续加工环节。整体结构无复杂的传动部件，日常仅需在铰接销轴处定期加注润滑脂即可保证操作顺畅，故障率极低，适合对设备可靠性要求高、维护条件有限的加工场景使用。
