高刚性框架式100吨液压机结构设计

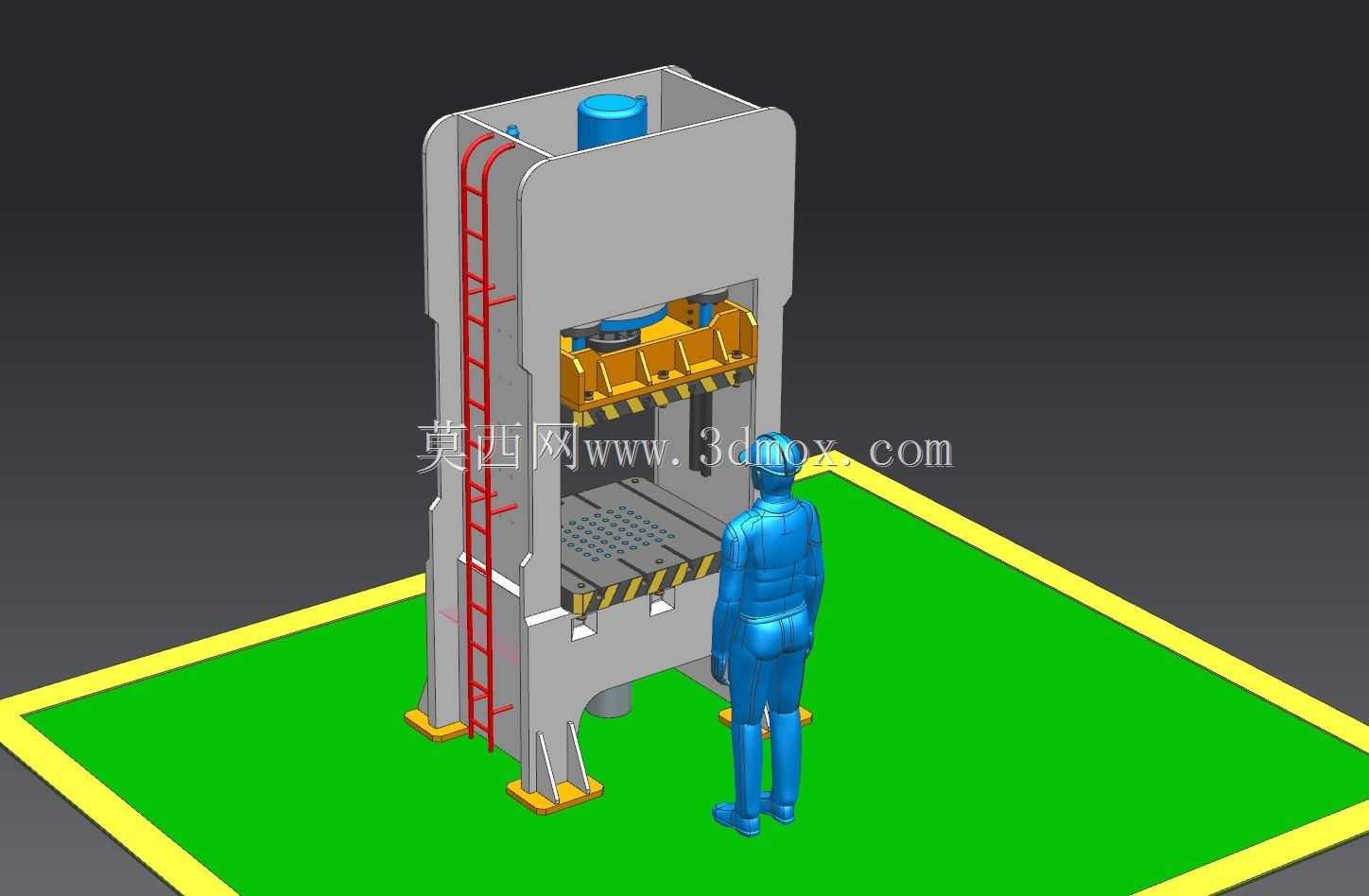

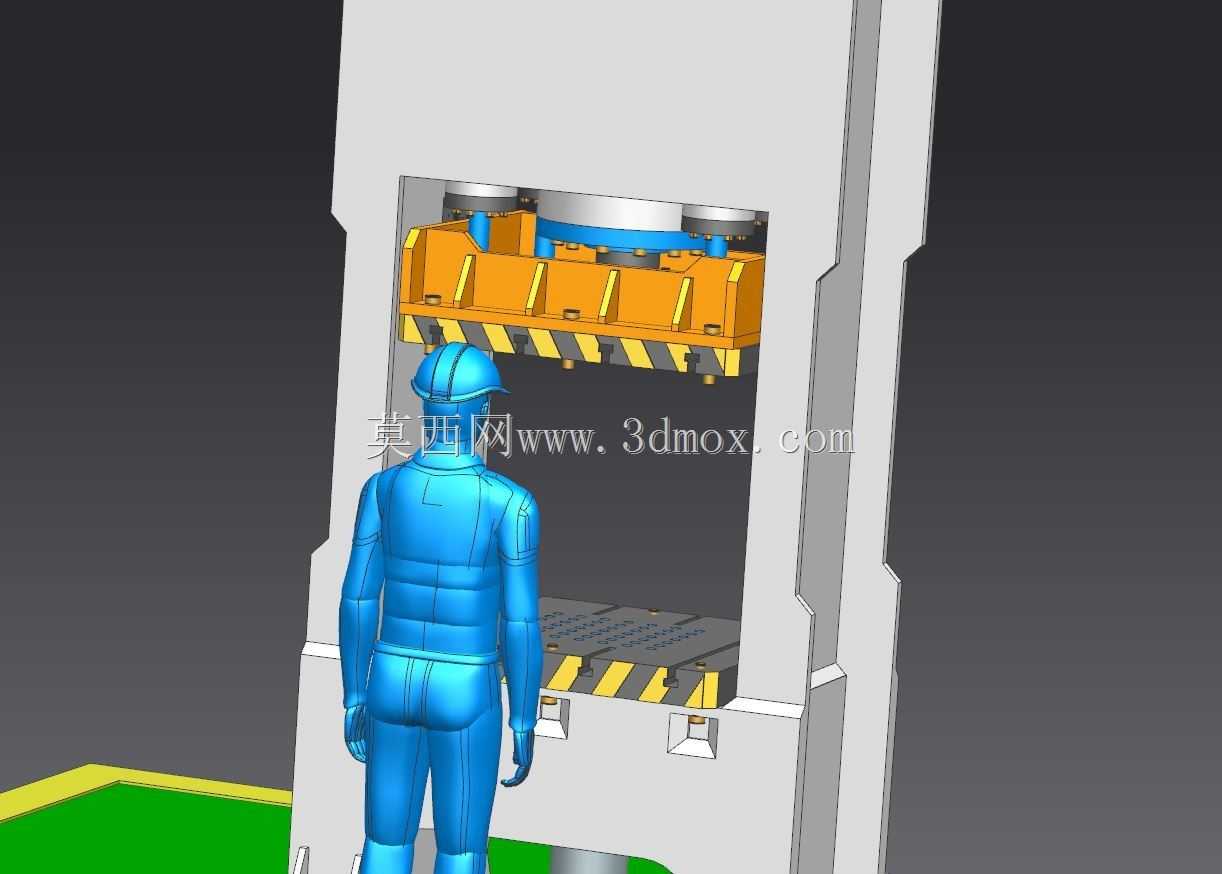

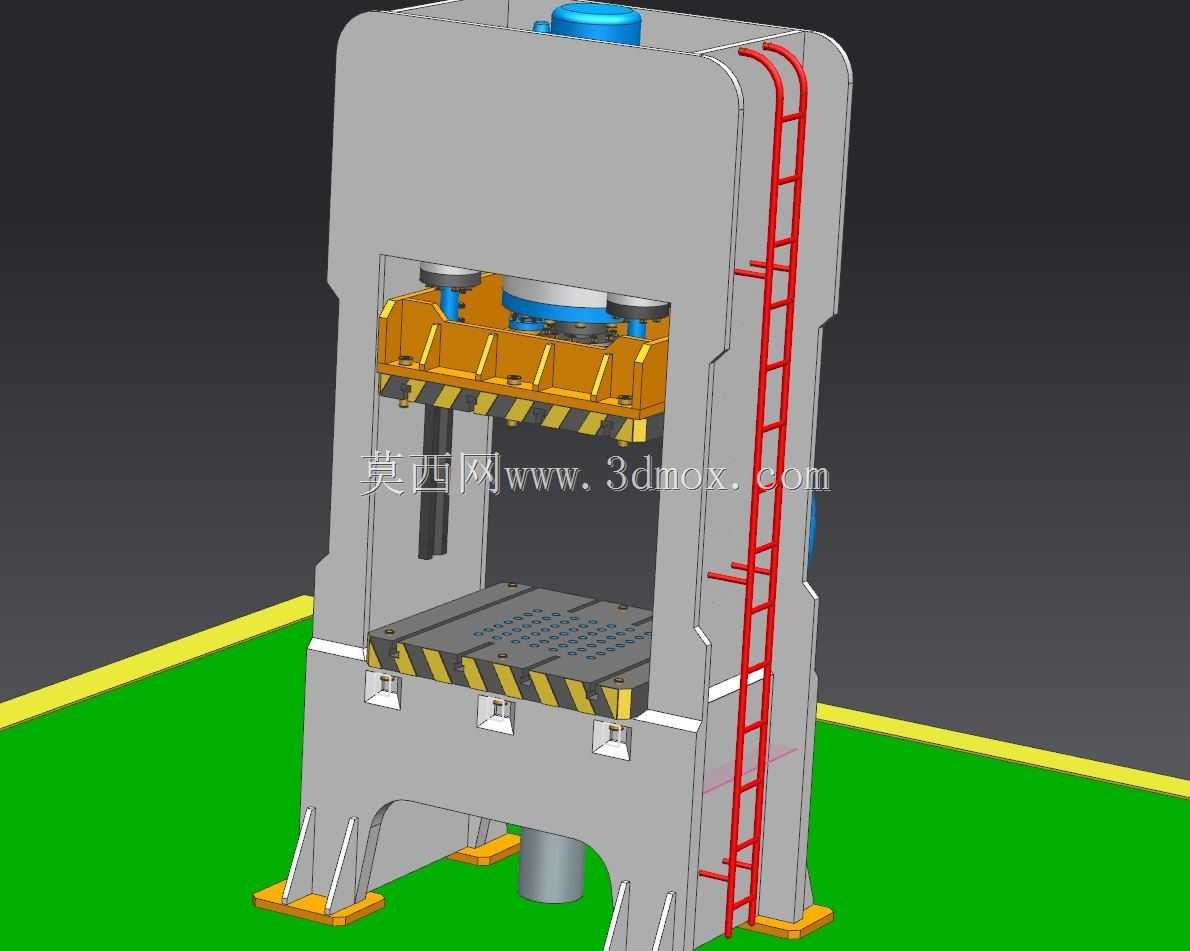

这款100吨高刚性液压机主要面向金属板材冲压、浅拉伸、型材校直、小型锻件压制成型等加工场景，在五金制品、汽车零部件、家电钣金加工车间都能适配，可完成落料、冲孔、弯曲、压装等多道工序，替代传统冲床完成大吨位低速压制需求，适合小批量多品种的加工产线配套。整机采用闭式框架焊接机身结构，设计阶段重点强化了机架的抗弯抗扭刚度，上下横梁与左右立柱通过满焊连接后做去应力处理，避免长期满载作业出现机架变形，保障压制过程中滑块运行的平行度，压制工件的尺寸精度更稳定。机身侧面设置直爬梯，方便操作人员定期对顶部的主油缸、液压管路接头做日常巡检与维护，爬梯带护笼结构符合车间安全作业规范。滑块采用八面导向结构，导向间隙可通过镶条调整，压制过程中抗偏载能力更强，即便加工不对称工件也能保证滑块运行平稳，不会出现啃模、工件压偏的问题。工作台面预留了T型槽安装位，可根据加工需求更换不同的模具夹具，工作台下方设置液压垫结构，可配套完成拉伸工序的压边动作，拓展设备的加工适用范围。主油缸布置在上横梁中心位置，采用单缸大直径柱塞结构，公称压制力100吨，额定工作压力下运行平稳，液压管路沿立柱侧边排布，走线整齐避免干涉滑块运行，同时方便后期管路更换与密封件维护。安装时需要提前做混凝土地基，预留地脚螺栓安装孔与底部缓冲垫的安装空间，设备安装后需要校准工作台面的水平度，保证滑块运行方向与工作台面垂直，避免长期偏载造成油缸密封件过早磨损。整机操作工位设置在机身正面，配套的安全防护栏与光电保护装置可在滑块下行时触发急停，避免操作人员误入作业区发生安全事故，工作台周边设置的黄黑警示条明确标注危险作业区域，符合车间现场安全管理要求。设计过程中对机架做了有限元受力分析，满载时机架最大变形量控制在允许范围内，既保证结构刚性又避免过度设计造成材料浪费，各部件的连接位置都做了加强筋处理，对应力集中的圆角位置做了优化，减少长期交变载荷下出现焊缝开裂的风险。
