带内部加强筋的塑料壳体参数化设计

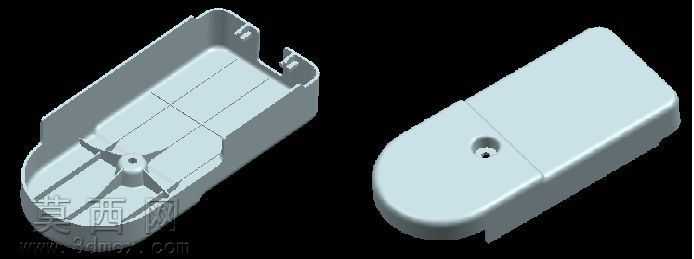

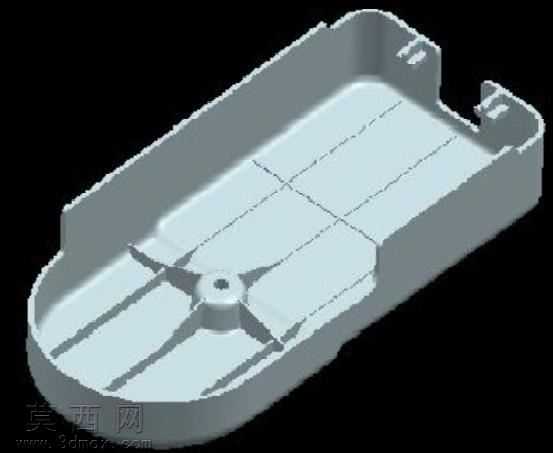

本作品为一款塑料壳体类零件的参数化三维模型，建模过程中采用全参数化驱动的设计逻辑，所有特征尺寸均关联至全局参数表，可通过修改核心参数快速调整壳体的长宽高、壁厚、圆角半径、安装位尺寸等关键数值，大幅提升同类型壳体的衍生设计效率。建模阶段首先绘制壳体的外轮廓草图，针对一端圆弧过渡、一端带卡扣安装缺口的外形特征，采用对称约束与相切约束保证轮廓顺滑度，随后通过抽壳命令生成基础薄壁结构，严格控制壁厚均匀性，避免注塑生产过程中出现缩痕、填充不足等缺陷。在壳体内部结构设计上，中心区域设置带中心孔的星形放射状加强筋，筋条厚度遵循塑料件设计规范取壁厚的0.6倍，既提升壳体整体抗弯折、抗形变能力，又不会因筋位过厚导致表面产生缩印；同时沿壳体内侧长边布置纵向加强筋，与底部的网格状加强结构形成完整的受力支撑体系，可有效分散外部载荷，提升零件结构强度。壳体端部的卡扣安装位采用一体化建模方式，精准控制卡扣的扣合量与导入斜度，保证装配时的顺滑度与连接可靠性，所有棱边均按照塑料件工艺要求添加合适的脱模斜度与圆角过渡，避免应力集中与脱模划伤。材质渲染阶段选用常用的ABS工程塑料材质，调整材质的漫反射、粗糙度参数还原哑光塑料的真实质感，通过光影渲染清晰展示内部筋位布局与外部轮廓细节，整体结构完全符合注塑成型工艺要求，可直接用于后续的模具设计与结构验证，参数化的设计方式也可快速适配不同尺寸规格的同类产品需求，减少重复建模工作量。
