萨澳丹佛斯液压轨道马达三维结构设计

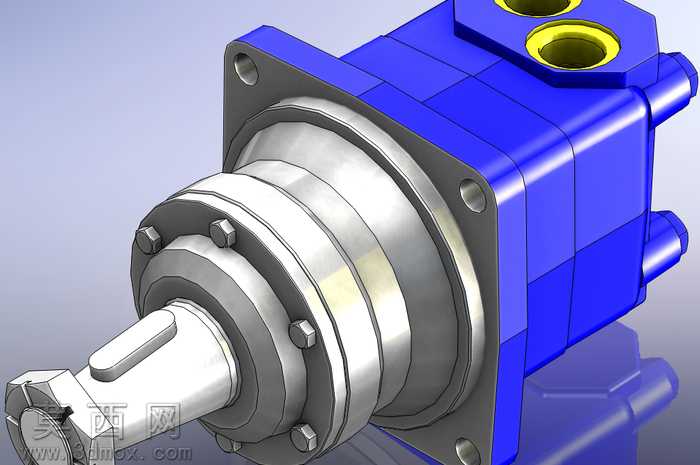

本作品为液压轨道马达的三维参数化建模成果，建模过程严格参照萨澳丹佛斯OMV系列液压轨道马达的实物结构尺寸，在SolidWorks软件中完成全零件建模与整机虚拟装配。建模阶段首先梳理液压轨道马达的核心组成模块，将整机拆分为前端输出轴组件、配流端盖、定子转子副、壳体油路块、后端盖五大模块逐一构建：输出轴部分还原了带键槽的动力输出结构、轴端锁紧螺母、多层密封沟槽与轴承安装位，金属轴类零件采用调质钢材质参数，赋予银灰色金属磨砂质感，精准还原轴肩、倒角、键槽的加工特征；定子转子副作为轨道马达的核心动力转换部件，严格还原摆线轮与针齿壳的啮合齿形，保证齿面啮合间隙符合液压元件的密封传动要求，齿面赋予高精度研磨的金属亮面材质，清晰展现齿形啮合的结构细节。壳体部分采用高强度铸铁基体，外部赋予深蓝色工业烤漆材质，还原了方形安装法兰的螺栓孔位、顶部两个进出油口的内螺纹结构、侧面油口接头的安装特征，法兰安装面做平面度处理的材质表现，螺栓孔内做发黑处理的深色金属质感，还原真实铸件的加工细节。装配过程采用自底向上的装配逻辑，通过同轴、重合、间隙配合等约束关系还原各零件的实际装配位置，重点保证输出轴与转子的同轴度、配流盘与转子端面的贴合间隙，避免出现装配干涉问题。渲染阶段采用工业产品展示级的渲染参数，设置柔和的工作室环境光，在金属壳体边缘添加高光反射效果，蓝色漆面上模拟真实漆面的细微颗粒质感，金属密封件、螺栓部分添加金属反光与倒角高光，透明密封件部分采用半透明橡胶材质，还原密封件的弹性质感。整体模型完整还原了液压轨道马达的内外结构特征，所有油路通道、连接螺栓、密封沟槽均做了精细化建模，可用于液压传动系统的装配模拟、结构教学演示、产品外观展示等场景，建模过程中对液压元件的密封结构、安装接口做了重点还原，保证模型的结构合理性与工程实用性，能够直观展现轨道式液压马达将液压能转换为旋转机械能的工作原理与结构组成。
