教学演示用卧式空气动力马达结构模型

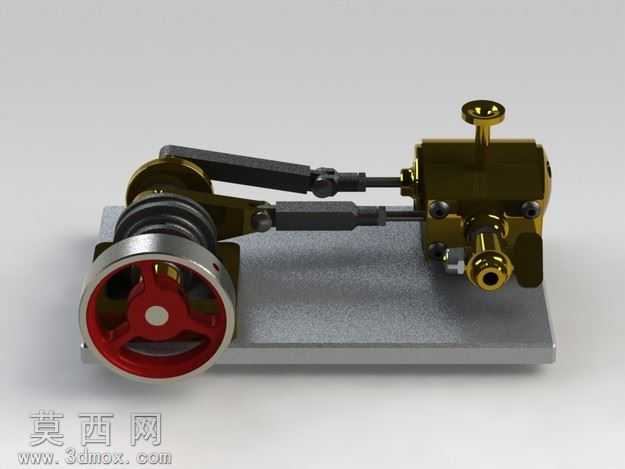

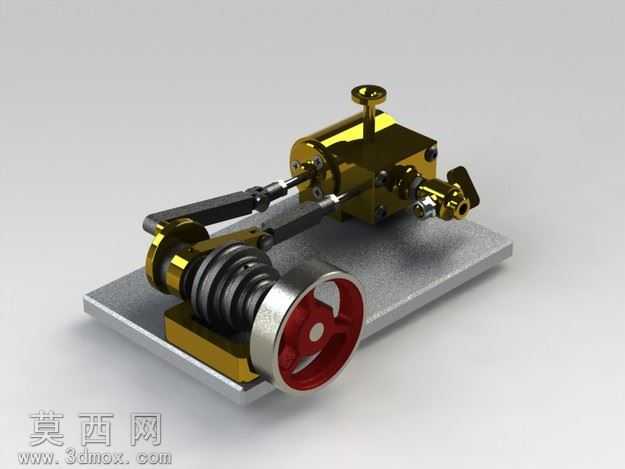

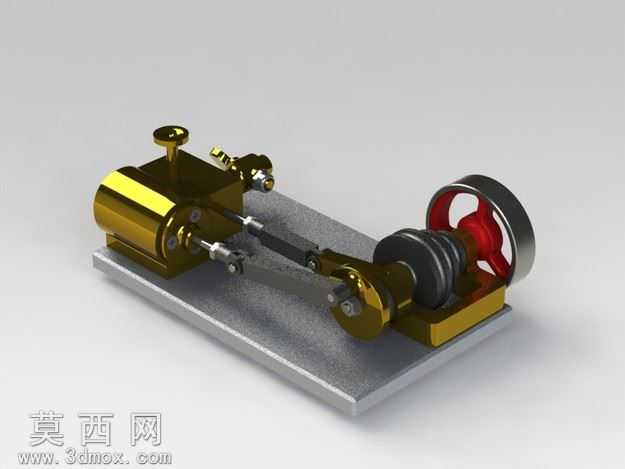

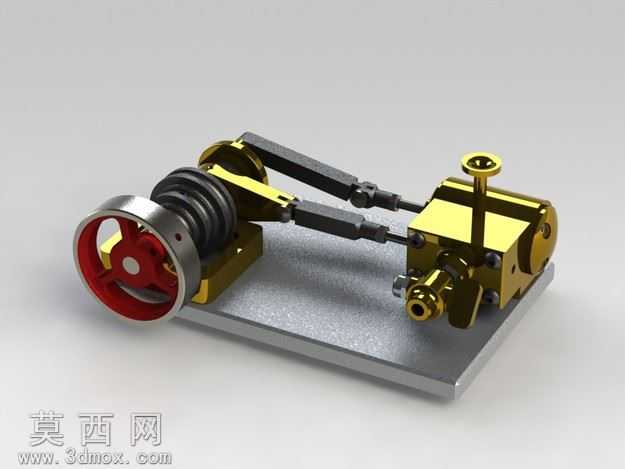

本模型为卧式空气动力马达教学演示结构，采用三维建模软件完成全参数化零件设计与整机装配，所有零件均按照实际机械加工公差要求设定配合间隙，可直接用于运动仿真验证与3D打印实物制作。建模过程中先完成核心气动换向阀体的结构绘制，对阀体内部的进气通道、排气孔位、活塞联动换向槽做了等比例还原，阀体外部的黄铜材质通过金属材质球调节粗糙度与金属度参数，还原出铸铜件的哑光金属质感，阀体顶部的调节旋钮、侧方的进气接口均做了细节倒角与螺纹纹理刻画，避免模型出现生硬的直角边缘。传动部分采用双连杆联动结构，建模时对连杆两端的球头铰接结构做了单独的零件拆分，铰接处预留了合理的转动间隙，可实现无干涉的往复运动仿真；与连杆连接的活塞组件做了密封环槽的细节刻画，还原气动元件的密封结构设计。动力输出端的带轮与飞轮采用分层建模，飞轮轮辐做了减重孔结构设计，轮缘部分做了动平衡配重的细节处理，带轮上的V型槽按照标准传动带尺寸绘制，可直接匹配标准V带做传动仿真。整机安装底座采用磨砂金属平板材质，表面做了细微的拉丝纹理处理，所有紧固件的螺栓头、螺母均采用标准件模型调用，装配时严格按照机械装配工艺顺序添加配合约束，保证整机结构的装配逻辑与实际生产装配流程一致。渲染阶段采用三点布光方案，主光从侧上方打亮整机主体结构，补光弱化金属部件的硬阴影，轮廓光勾勒出金属零件的边缘反光，背景采用浅灰色渐变背景突出模型主体，渲染输出的效果图可清晰展示各部件的结构位置与连接关系，整体模型兼顾结构准确性与展示效果，适合用于气动原理教学、机械结构认知学习使用。
