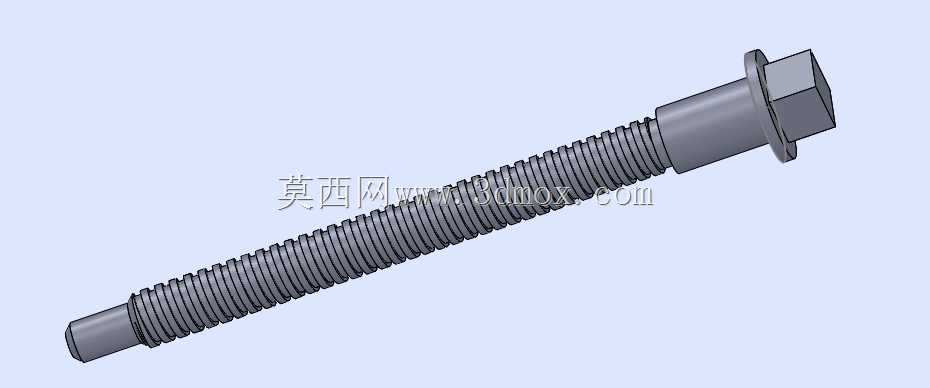

带法兰面六角头全螺纹螺栓结构

日常做设备结构装配时，这类带法兰面的六角头螺栓是装配环节里绕不开的基础连接件，和普通外六角螺栓比，它自带的一体式法兰盘能在锁紧时直接增大与被连接件表面的接触面积，不需要额外搭配平垫圈使用，尤其适合被连接件表面材质偏软、或是安装孔位公差稍大的装配场景，能有效分散锁紧时的压应力，避免长时间受力后连接件表面出现压痕凹陷，甚至出现应力松弛导致连接失效的问题。从结构设计上看，这款螺栓的杆部采用全螺纹设计，螺纹段一直延伸到靠近法兰面的位置，没有无螺纹的光杆段，这种设计在实际装配时的适配性更强，不管被连接件的总厚度在一定范围内怎么波动，都能通过螺纹旋合长度的调整实现可靠锁紧，不用像半螺纹螺栓那样严格匹配光杆段长度来适配不同叠厚的连接件，在小批量设备装配、现场维修改件的场景下能减少备件的规格储备量。头部采用标准外六角结构，能适配常规的开口扳手、套筒、梅花扳手等通用拧紧工具，不需要特殊定制的工装就能完成锁紧作业，法兰盘与六角头为一体式成型结构，没有拼接缝隙，在承受交变载荷、振动工况时不会出现垫圈移位、松脱的问题，比螺栓加平垫圈的组合可靠性更高。做三维建模时，螺纹段的牙型轮廓按照普通公制螺纹的基本牙型参数构建，收尾段做了自然的退刀过渡，避免螺纹末端出现应力集中的尖角，杆部末端做了小尺寸的倒角引导，装配时能顺利对准安装孔，不会刮伤孔壁的螺纹或是安装面。安装边界上，法兰盘的外径比六角头的对边尺寸稍大，设计安装沉孔时需要预留足够的避让空间，不能只按照六角头的对边尺寸做沉孔，否则会出现法兰面无法贴合安装面的问题，锁紧时的扭矩参数可以参考同规格普通外六角螺栓的推荐值，因为接触面积更大，相同扭矩下能获得更稳定的预紧力，在户外设备、振动筛、输送机架这类长期受振动的设备连接场景中，能有效降低螺栓松脱的概率，减少日常运维的紧固件检查频次。
