普拉加蒂HTP系列液压动力刀塔结构设计

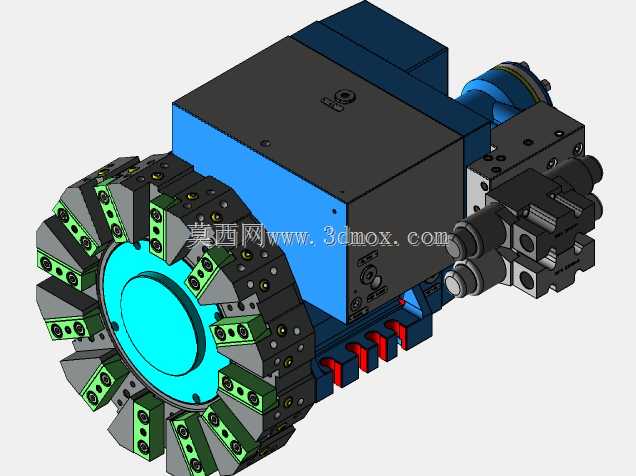

这款液压转台是数控车床配套的核心功能部件，主要应用于卧式数控车床、车铣复合加工设备的工位切换场景，承担加工过程中多工序刀具的自动切换、装夹定位以及动力刀具的传动输出功能，能够在一次工件装夹流程中完成外圆车削、端面车削、镗孔、钻孔、攻丝甚至轻量铣削的多工序加工，大幅减少工件重复装夹带来的定位误差，提升批量零件的加工精度与生产效率。从结构设计逻辑来看，该刀塔采用液压驱动的分度锁紧结构，刀盘端沿圆周均匀布置12个刀具安装位，可适配标准规格的车刀刀杆与动力刀座，相邻刀位的分度角度经过精确计算，换刀时液压系统驱动分度机构完成精准转位，到位后通过端面齿盘完成刚性锁紧，锁紧力能够满足重切削工况下的抗振要求，避免加工过程中出现刀位偏移导致的零件尺寸超差。刀盘前端的安装面设置有统一的定位键槽与螺栓孔位，可兼容行业通用的刀具安装标准，用户更换不同类型刀座时无需额外改制安装接口，降低现场适配的改造成本。转台的主体箱体采用高刚性铸铁材质，内部集成了液压油路与动力传动轴系，外接液压油口与动力输入接口集中布置在箱体侧后方，能够避免加工过程中切屑、切削液飞溅对接口密封造成的损伤，同时也方便设备组装时的管路排布与后期维护检修。安装基准面设置在箱体底部，带有定位键槽与固定螺栓孔，可直接固定在车床床身的安装平台上，安装边界经过紧凑化设计，在保证12工位刀盘足够装夹空间的前提下，尽可能压缩了刀塔整体的轴向与径向尺寸，避免刀塔与车床主轴、尾座等部件发生运动干涉，适配多数中等规格数控车床的床身安装空间。动力输出端的传动结构采用高精度轴承组支撑，动力刀座安装后可保证足够的回转精度，满足钻、铣等工序对刀具径向跳动的公差要求。液压驱动的锁紧机构在断电状态下仍能保持足够的锁紧力，避免突发停机时刀盘移位造成的刀具与工件碰撞风险，整体结构的密封设计充分考虑了车床加工的恶劣工况，所有运动结合面都设置有可靠的密封结构，能够阻挡切削液与细切屑进入箱体内部，延长内部传动零件与密封件的使用寿命。
