碳纤维增强尼龙材质手持式滚花加工工具

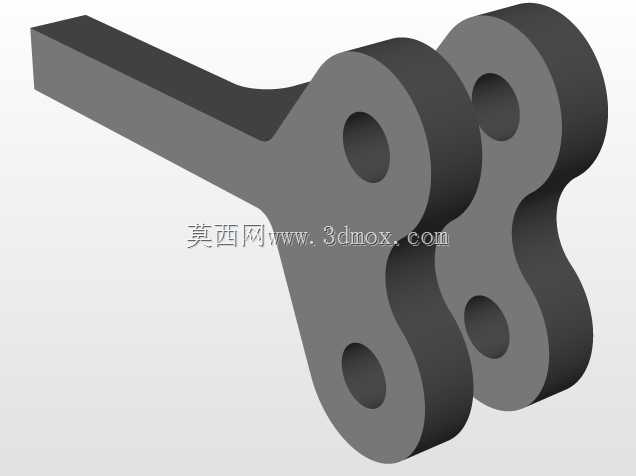

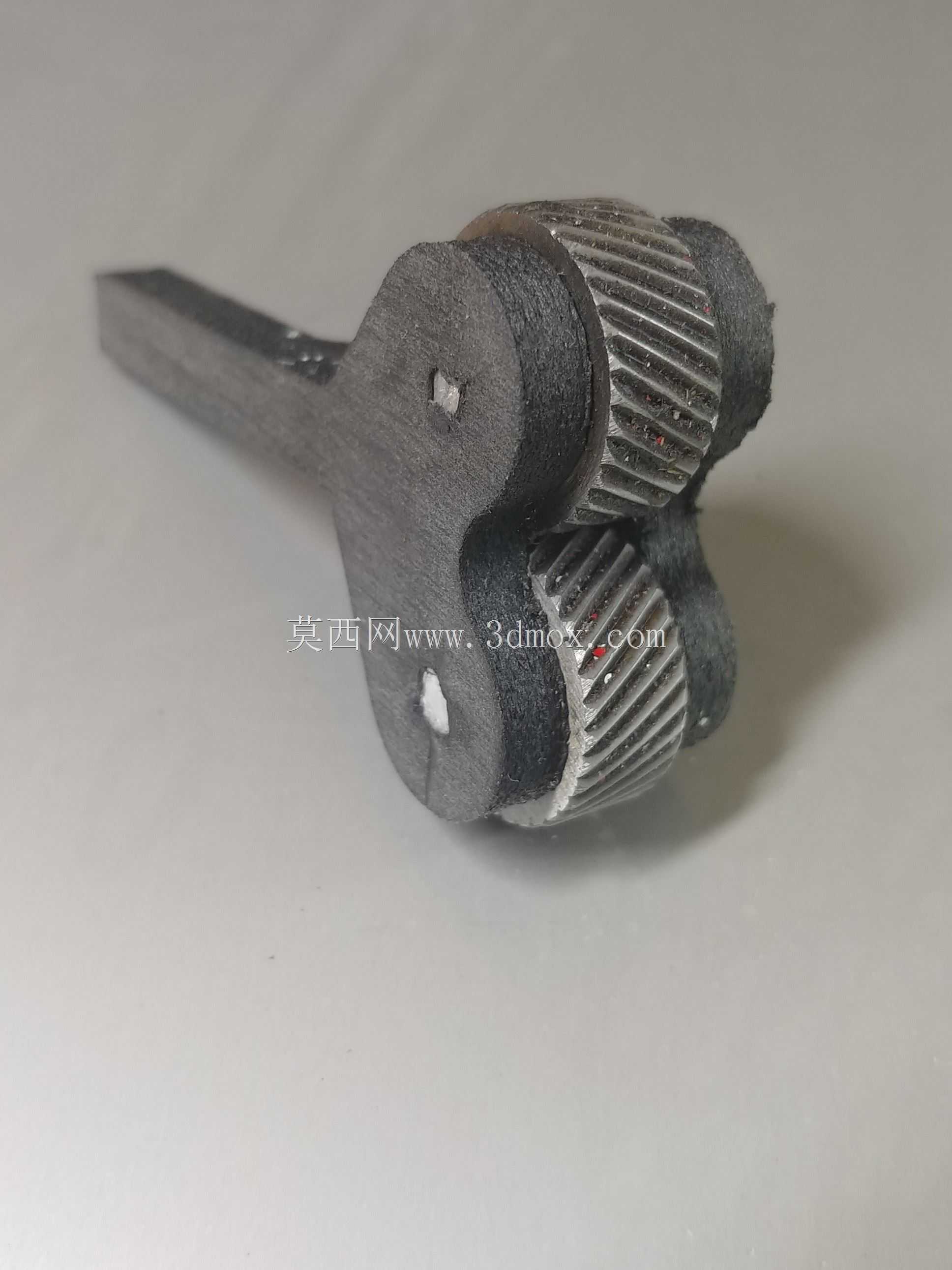

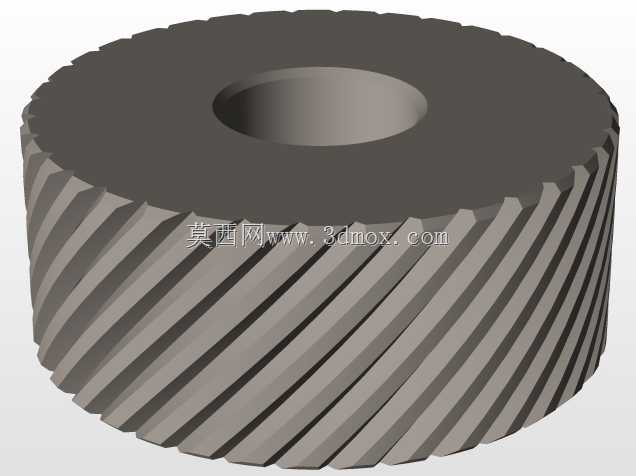

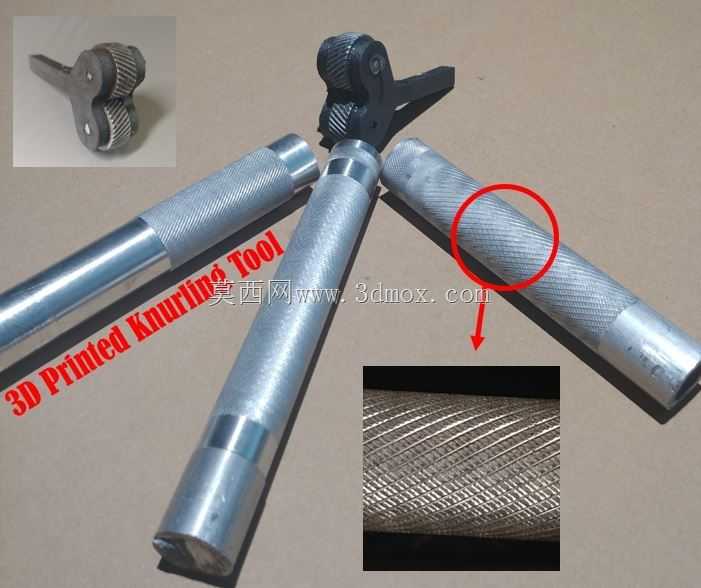

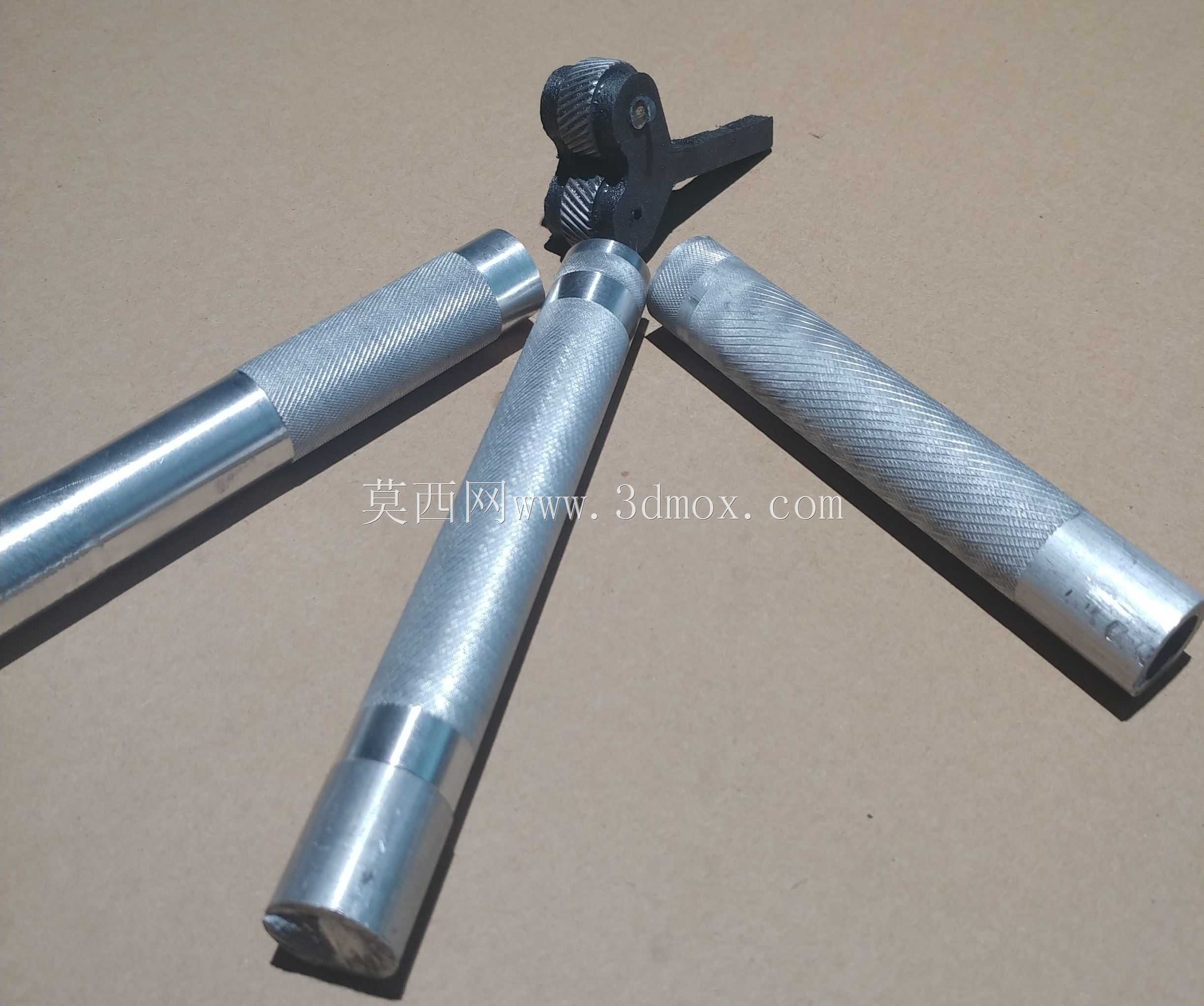

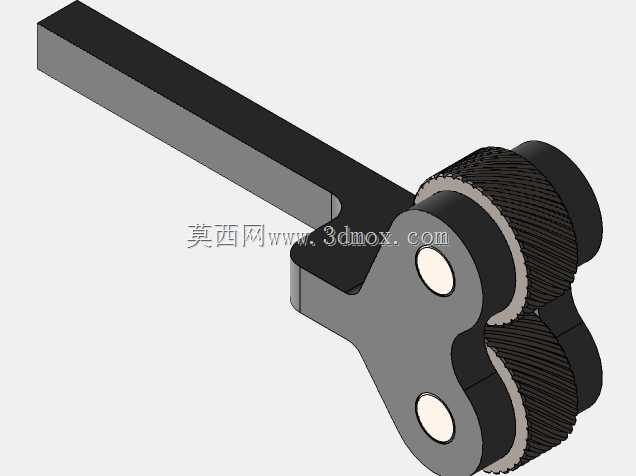

在五金加工、小型零件修配的场景中，轴类零件外圆表面的防滑纹理加工一直是小批量作业里的常见需求，传统台式滚花设备受装夹空间、工件尺寸限制，无法应对已装配部件、现场修配类的滚花作业，这款手持式滚花工具正是针对这类场景设计的便携加工器具。工具的握持杆采用金属材质加工，表面做了防滑纹理处理，作业时手部握持不易打滑，能稳定传递轴向进给力，避免滚花过程中出现跑偏、纹理深浅不均的问题。头部的滚花轮安装座采用铰接式连杆结构，两个滚花轮对称布置，作业时可根据工件直径自适应调整开合角度，适配一定范围内的不同直径轴类零件，无需针对单一尺寸零件单独更换工装，适配小批量多规格的加工需求。滚花轮采用标准网纹滚花齿形，齿部硬度满足常规钢材、铝合金、工程塑料等材质的外圆滚压需求，滚压成型的纹理均匀一致，能有效提升零件握持部位的摩擦力，满足操作手柄、调节旋钮类零件的防滑使用要求。这款工具的主体结构采用碳纤维填充尼龙12材料3D打印成型，材料本身具备足够的结构强度与耐磨性能，同时相比全金属结构重量更轻，长时间手持作业不易产生疲劳，打印成型的安装座预留了标准的滚花轮销轴安装孔，销轴与安装孔的配合间隙控制在合理范围，保证滚花轮转动顺畅无卡滞，同时不会出现过大旷量导致滚花纹理错位。工具的整体长度控制在单手握持的舒适区间，头部工作区域的开合范围覆盖常见的小直径轴类加工尺寸，使用时无需额外装夹固定设备，只需将两个滚花轮贴合在待加工工件表面，施加适当压力同时转动工具或工件，即可在工件表面滚压出均匀的网纹防滑结构，尤其适合设备现场维修、单件定制加工、教学实训等场景下的滚花作业，弥补了大型滚花设备无法灵活移动、小零件装夹繁琐的不足。设计过程中充分考虑了手持作业的受力特性，握持部位的直径符合人体工程学握持尺寸，铰接部位的锁紧结构可在作业时保持滚花轮的贴合压力，避免加工过程中轮座张开导致纹理成型失败，滚花轮的更换也十分便捷，只需抽出销轴即可完成磨损轮体的替换，无需整体报废工具，降低了长期使用的耗材成本。
