钢带式工业浮油撇除收集装置结构设计

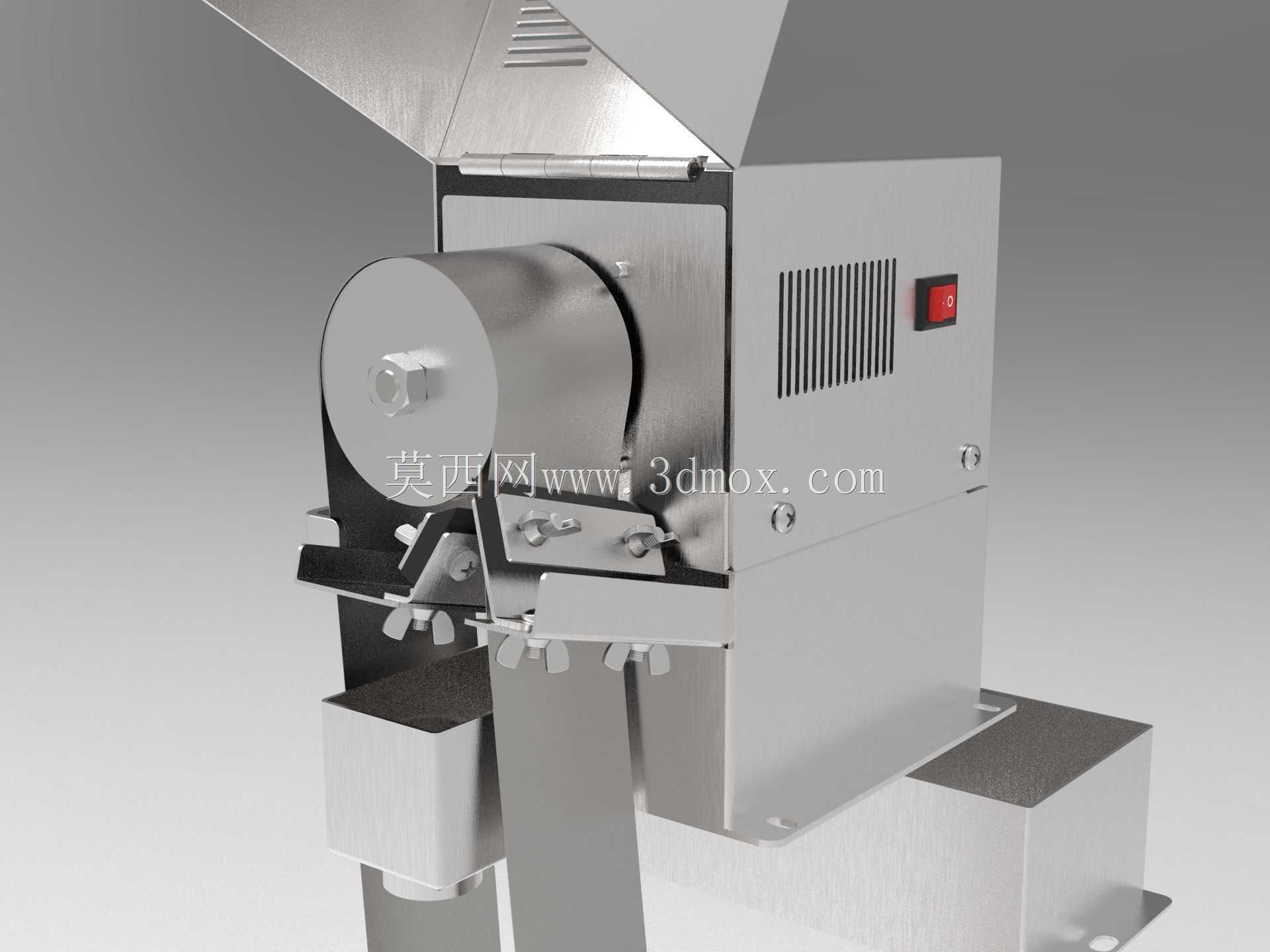

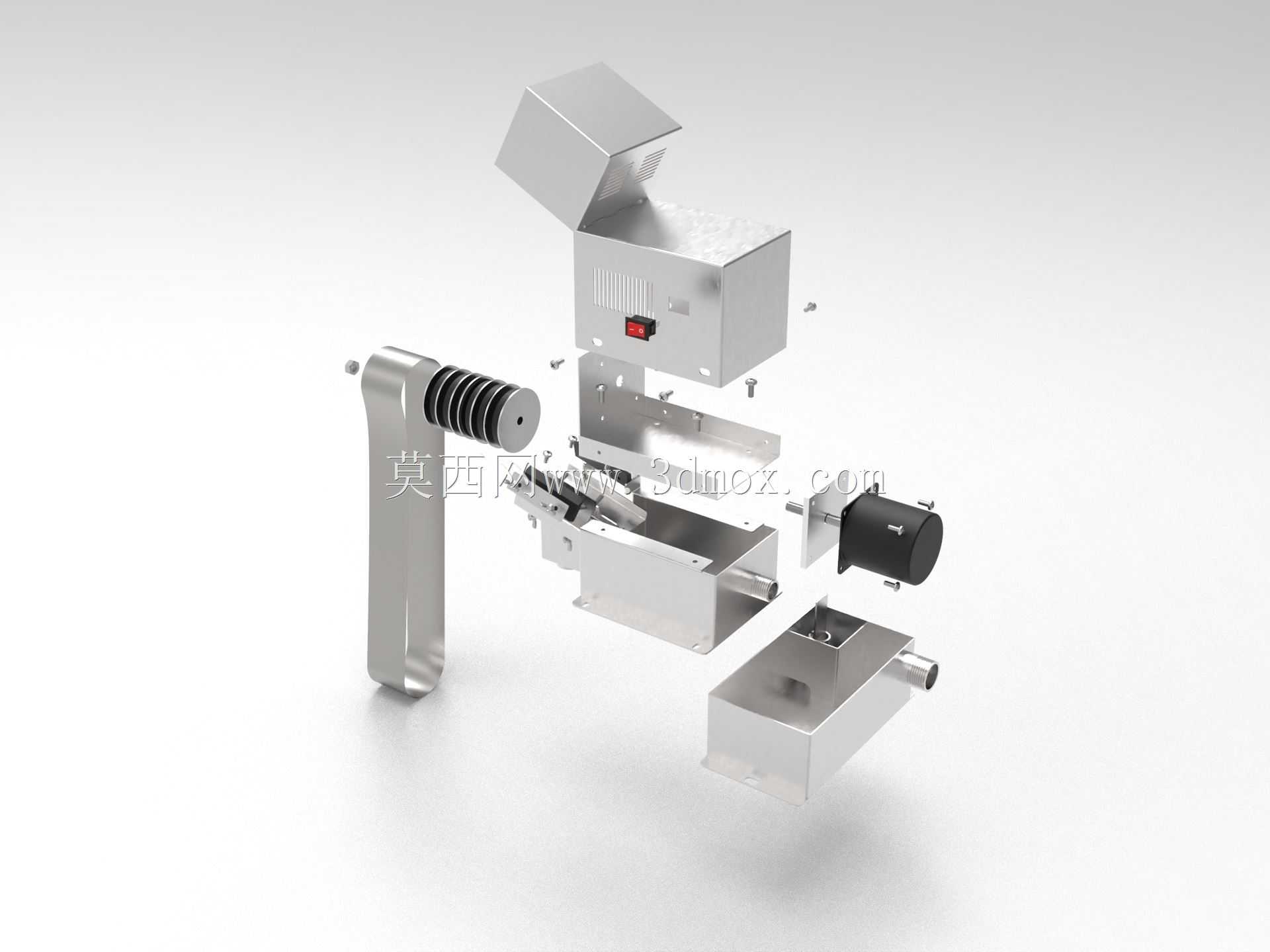

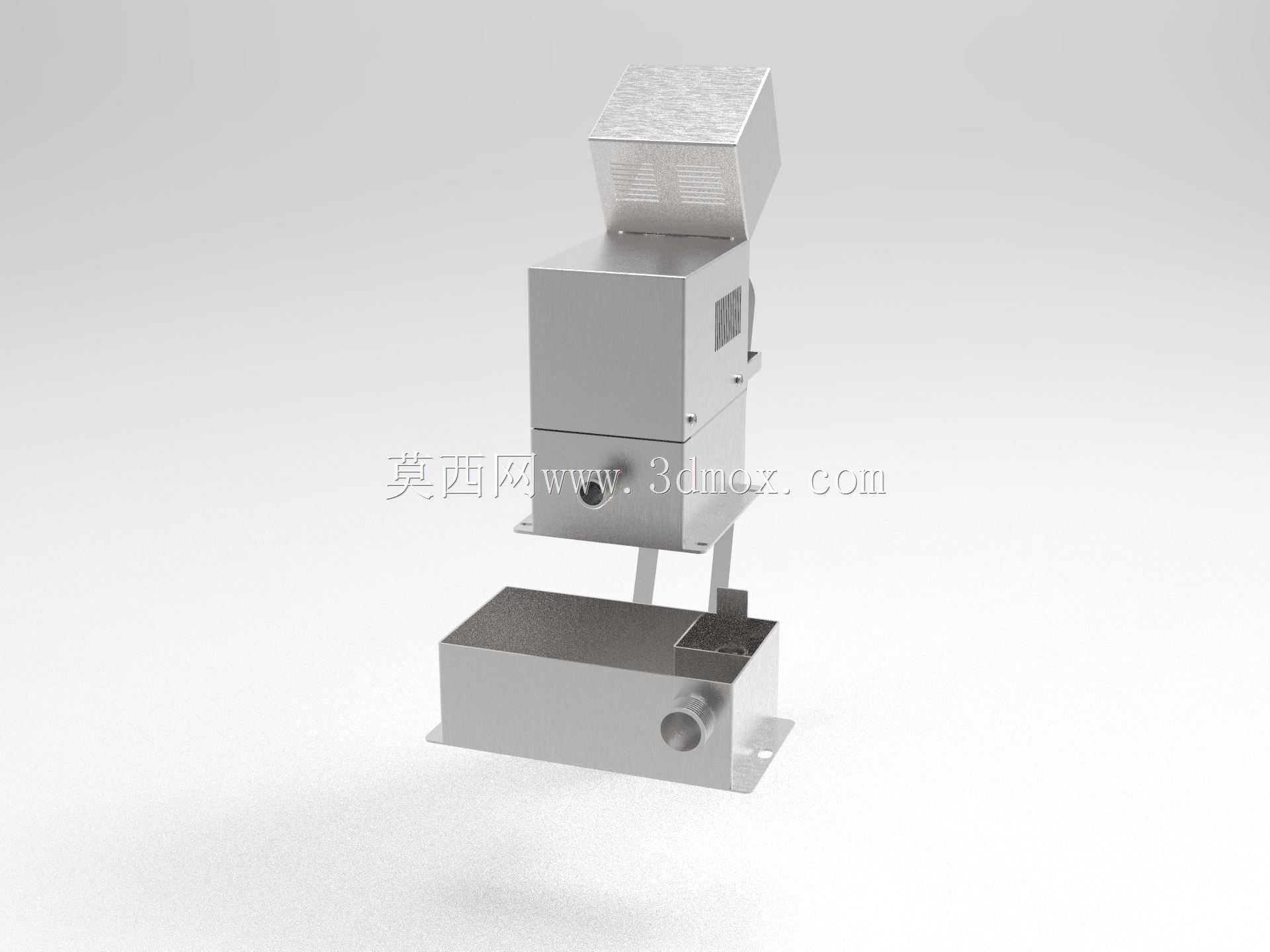

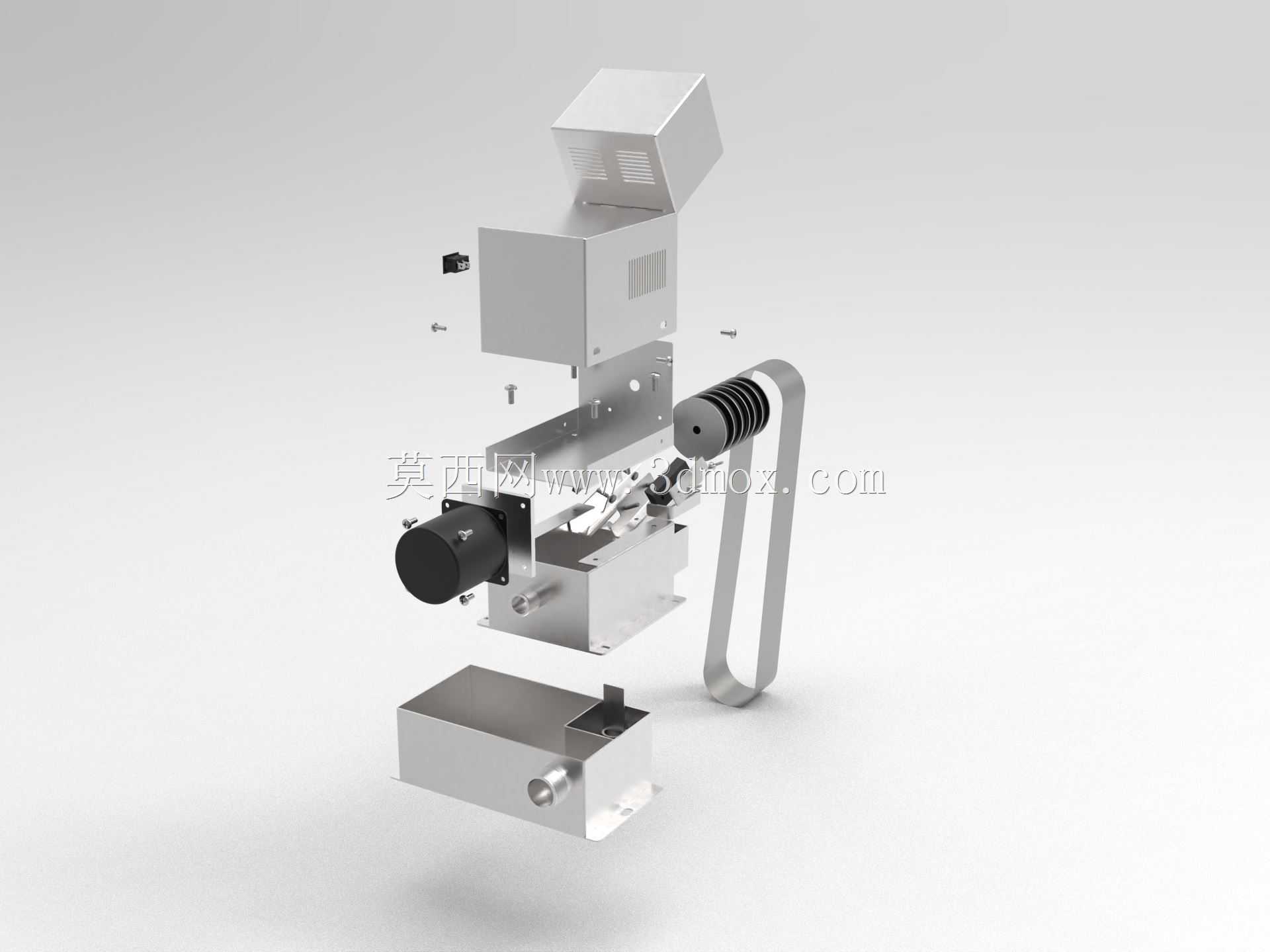

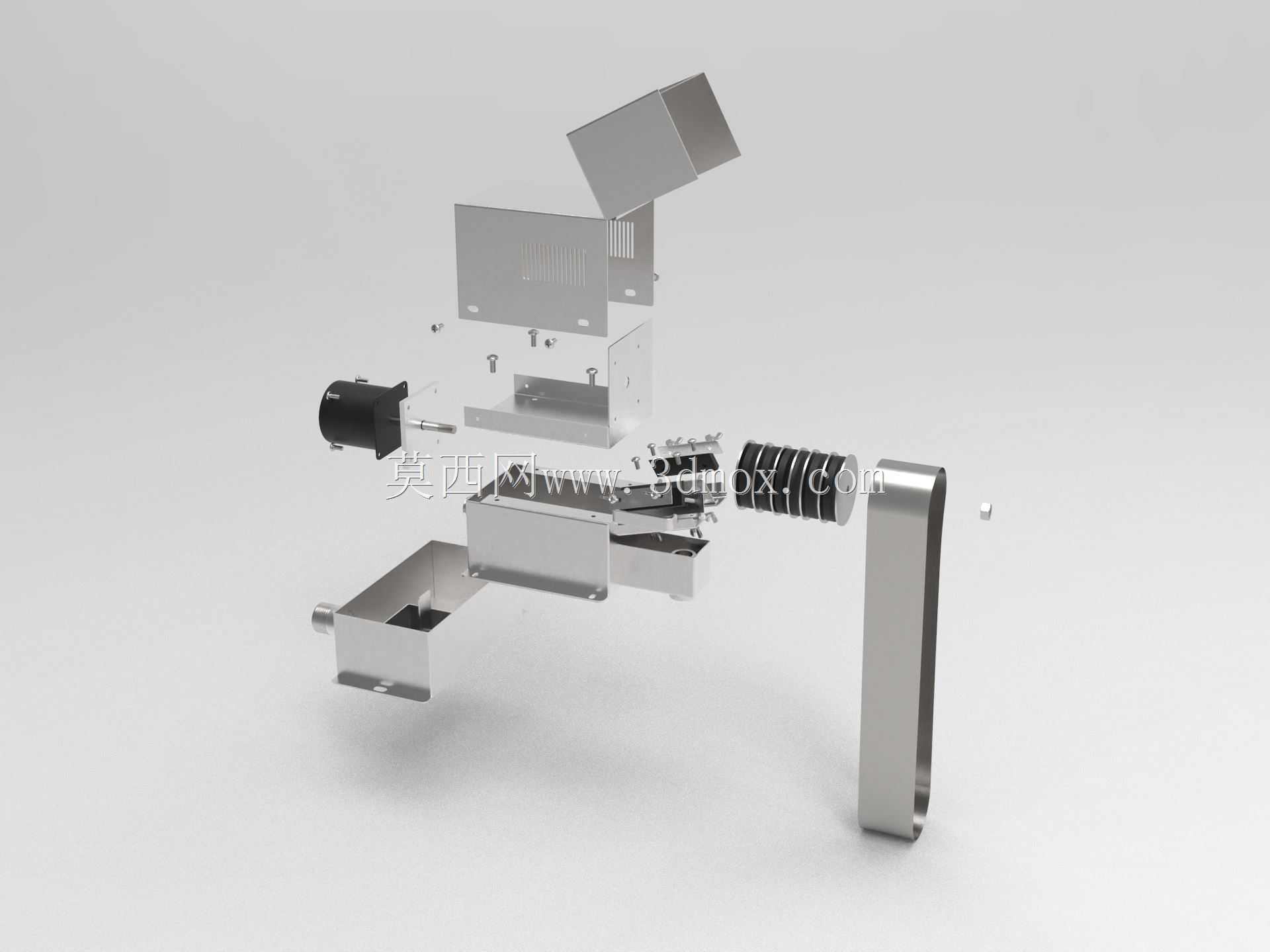

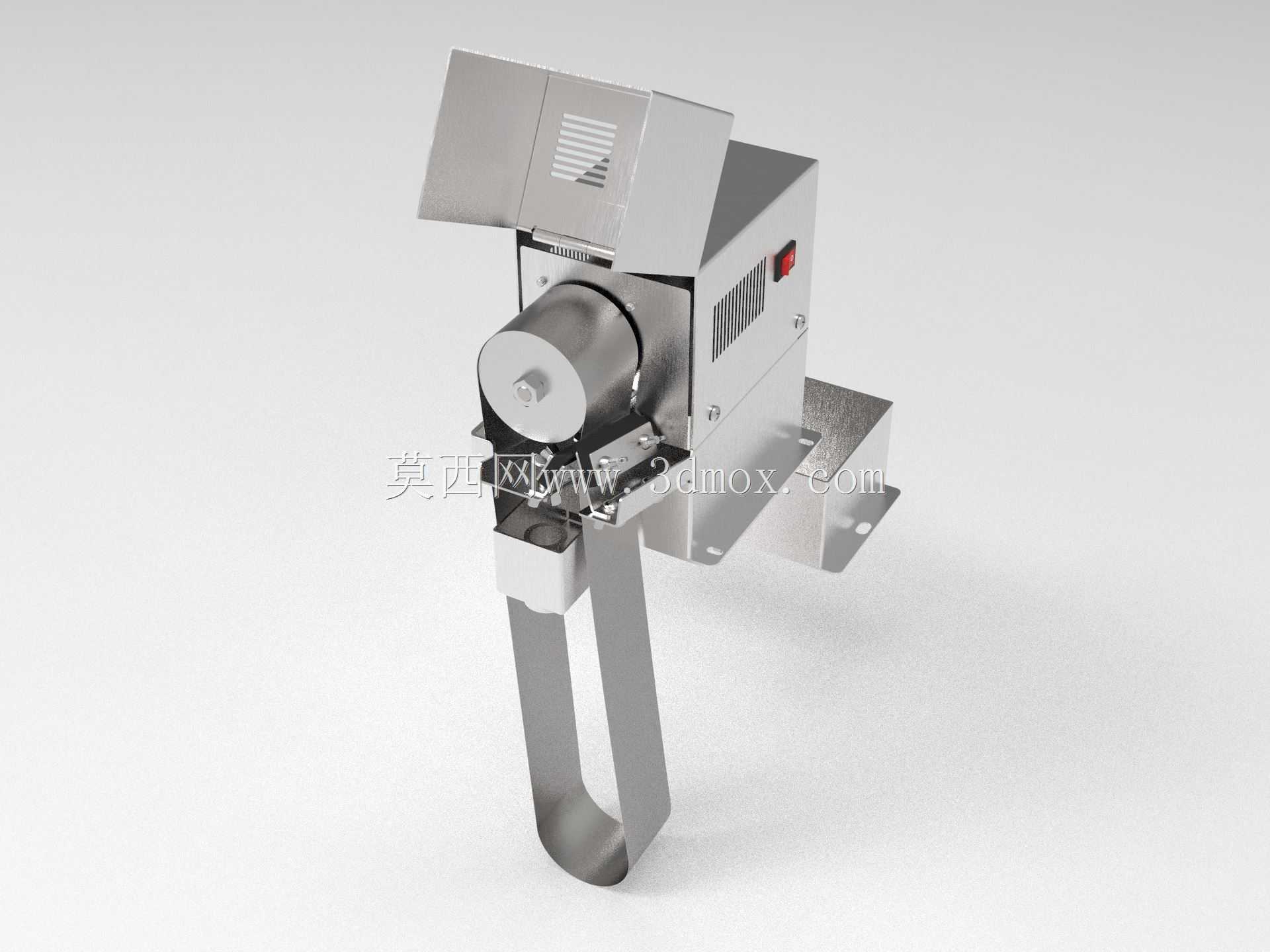

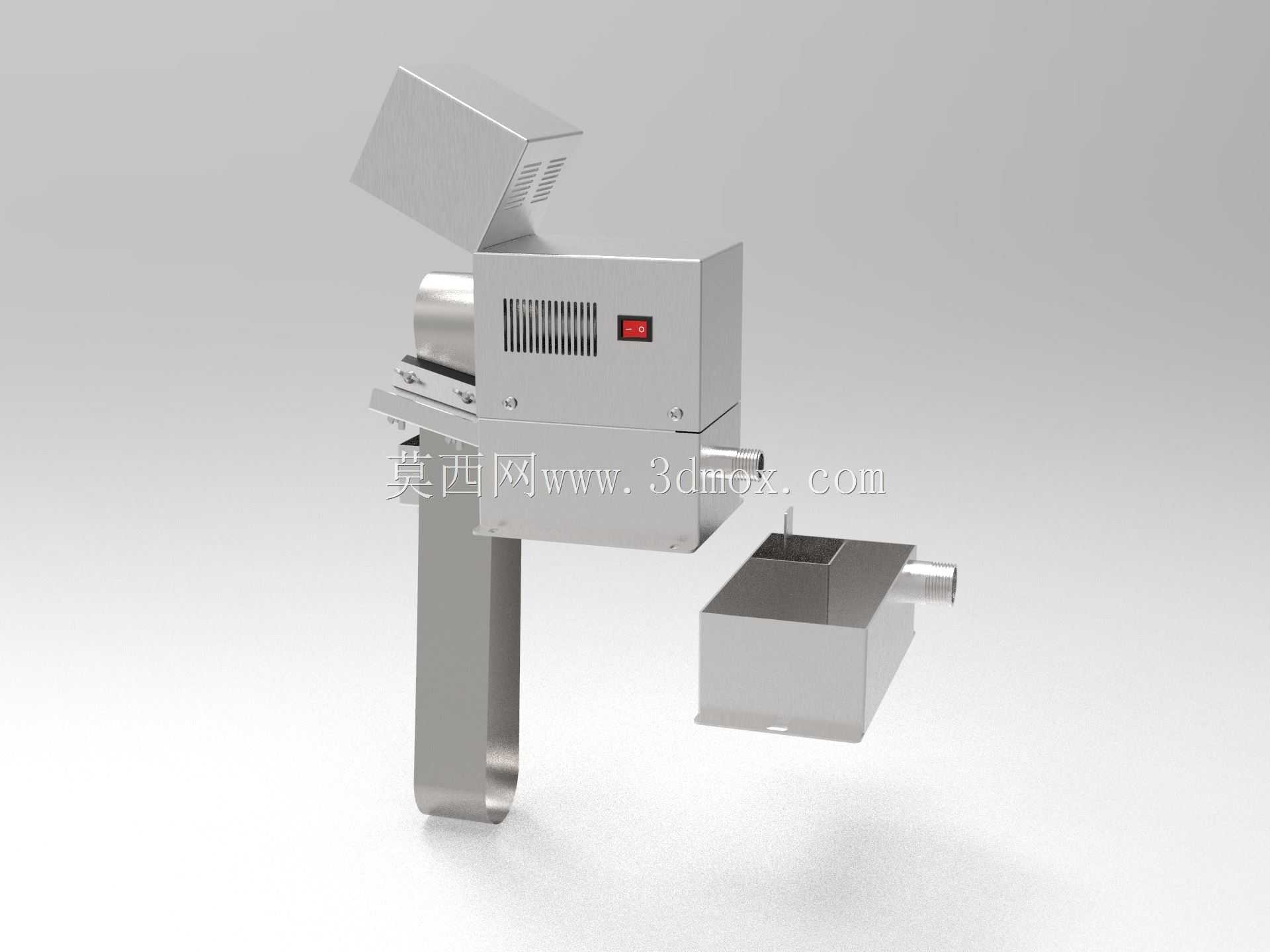

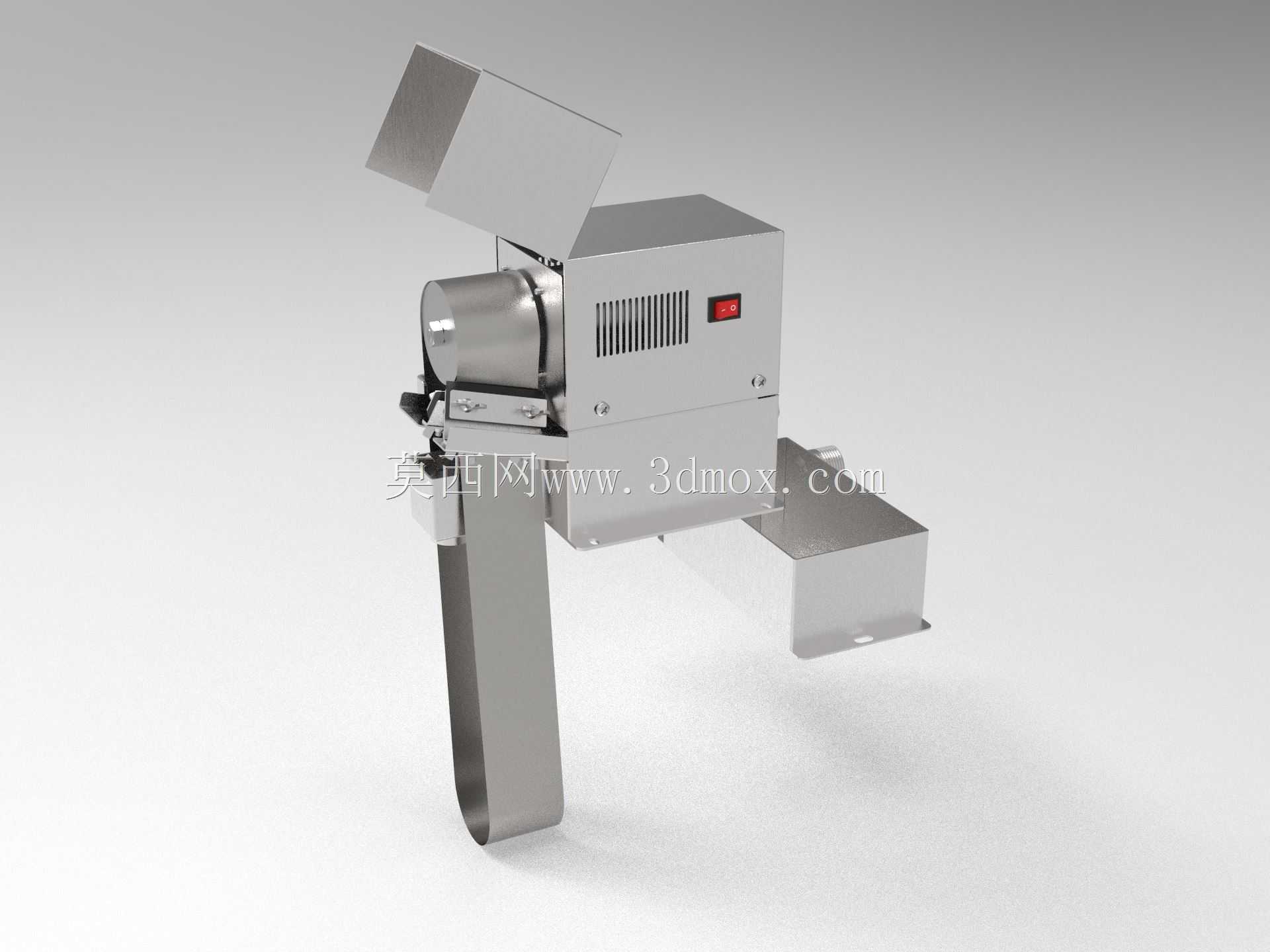

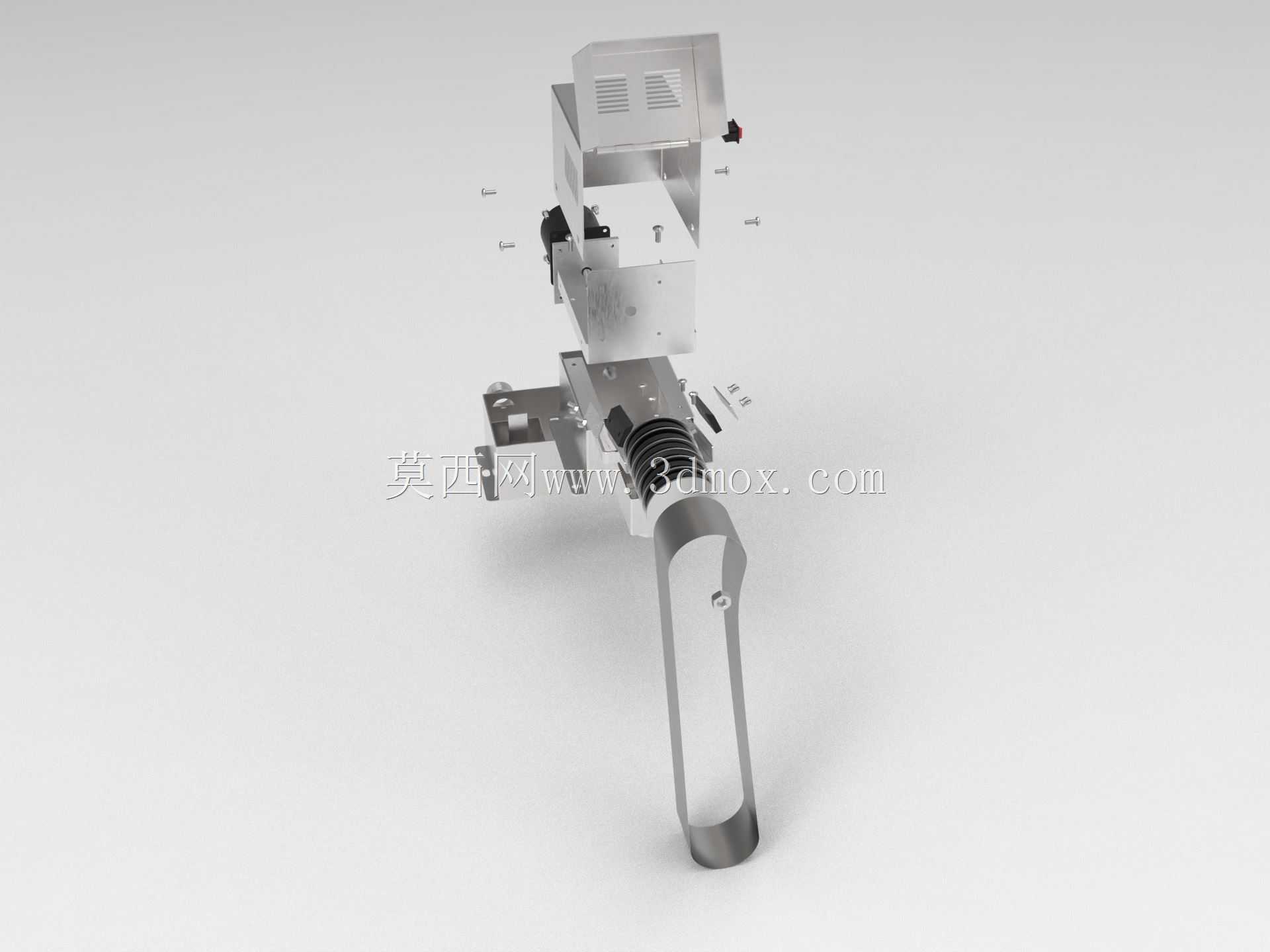

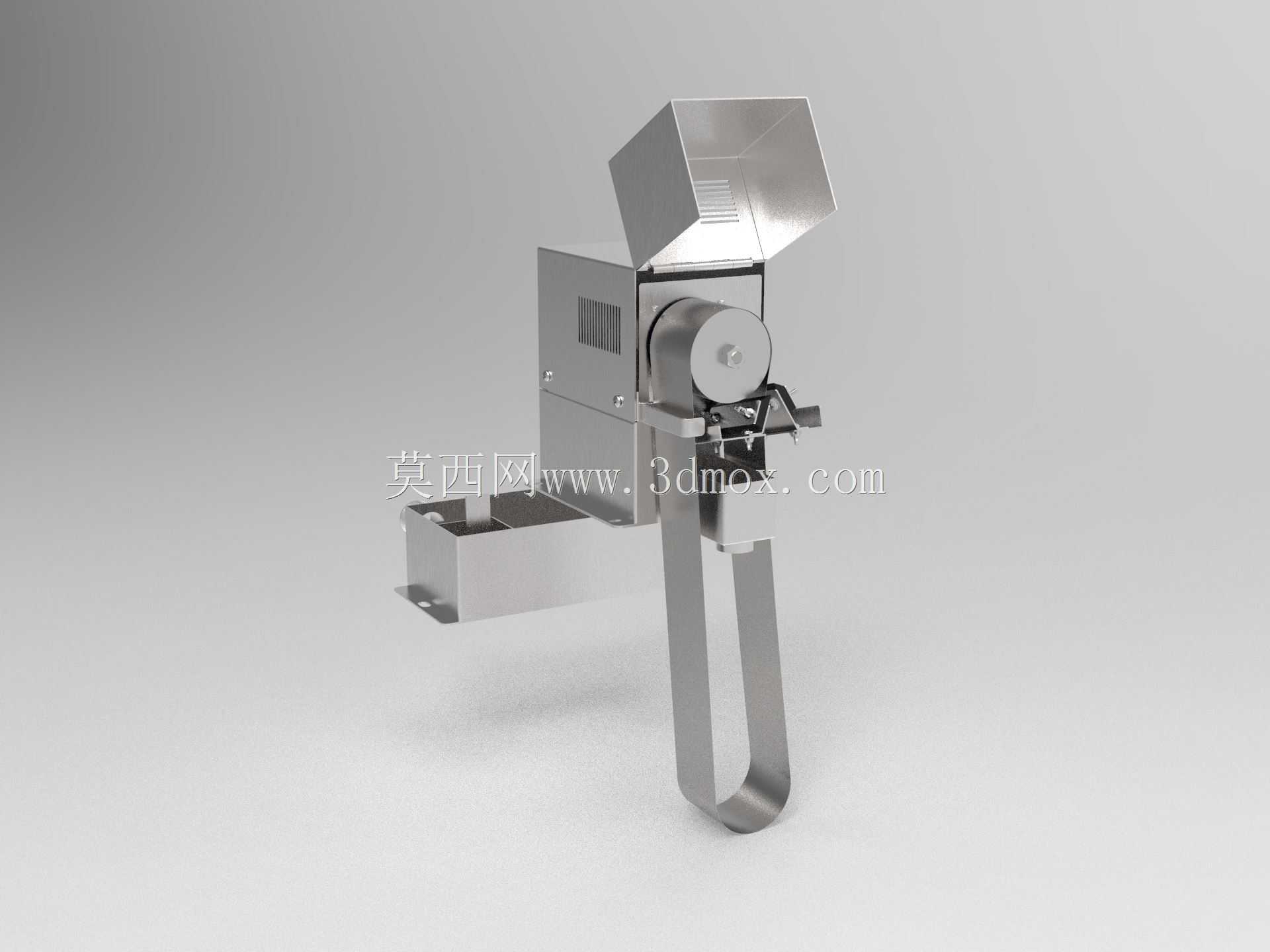

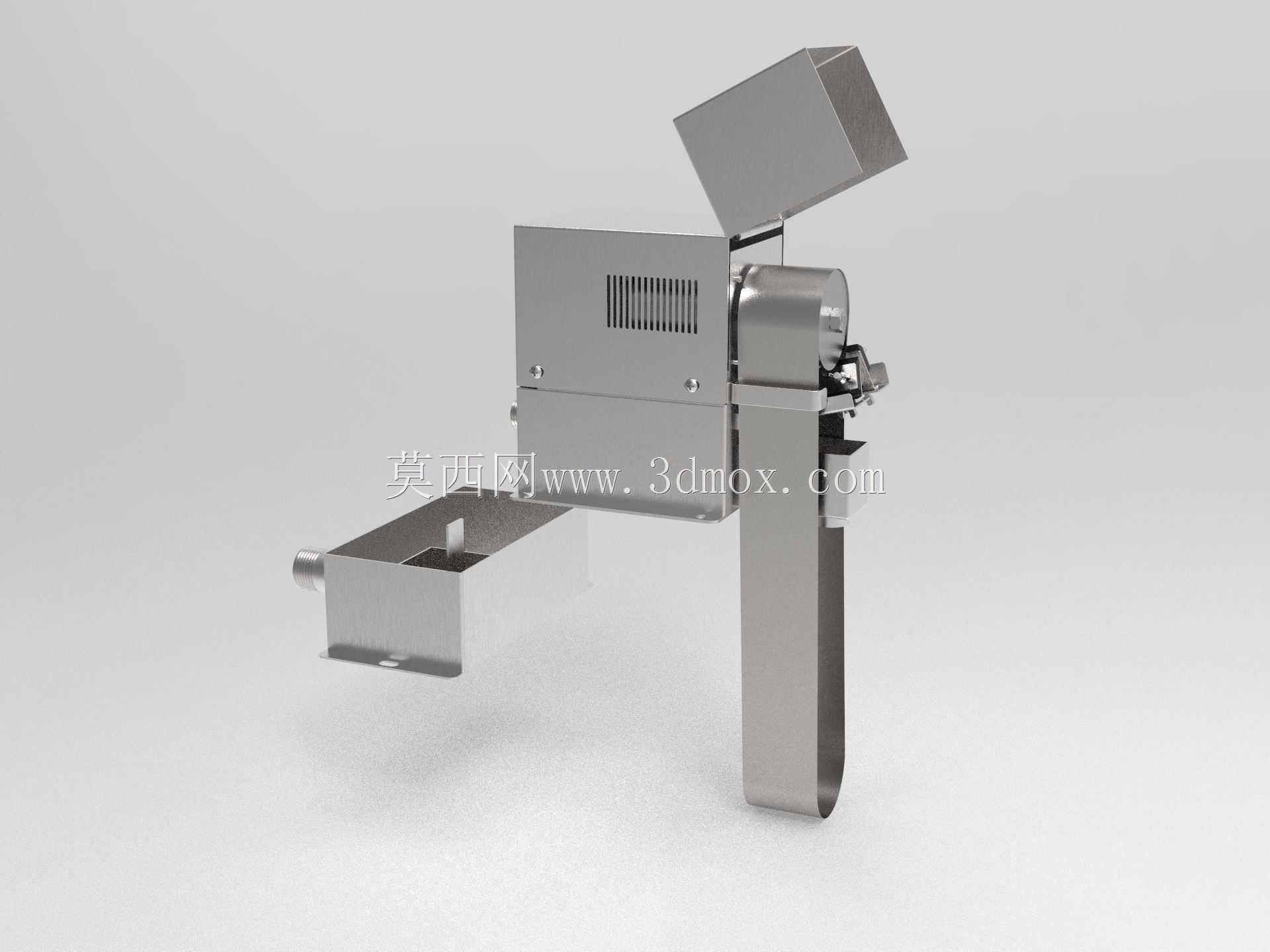

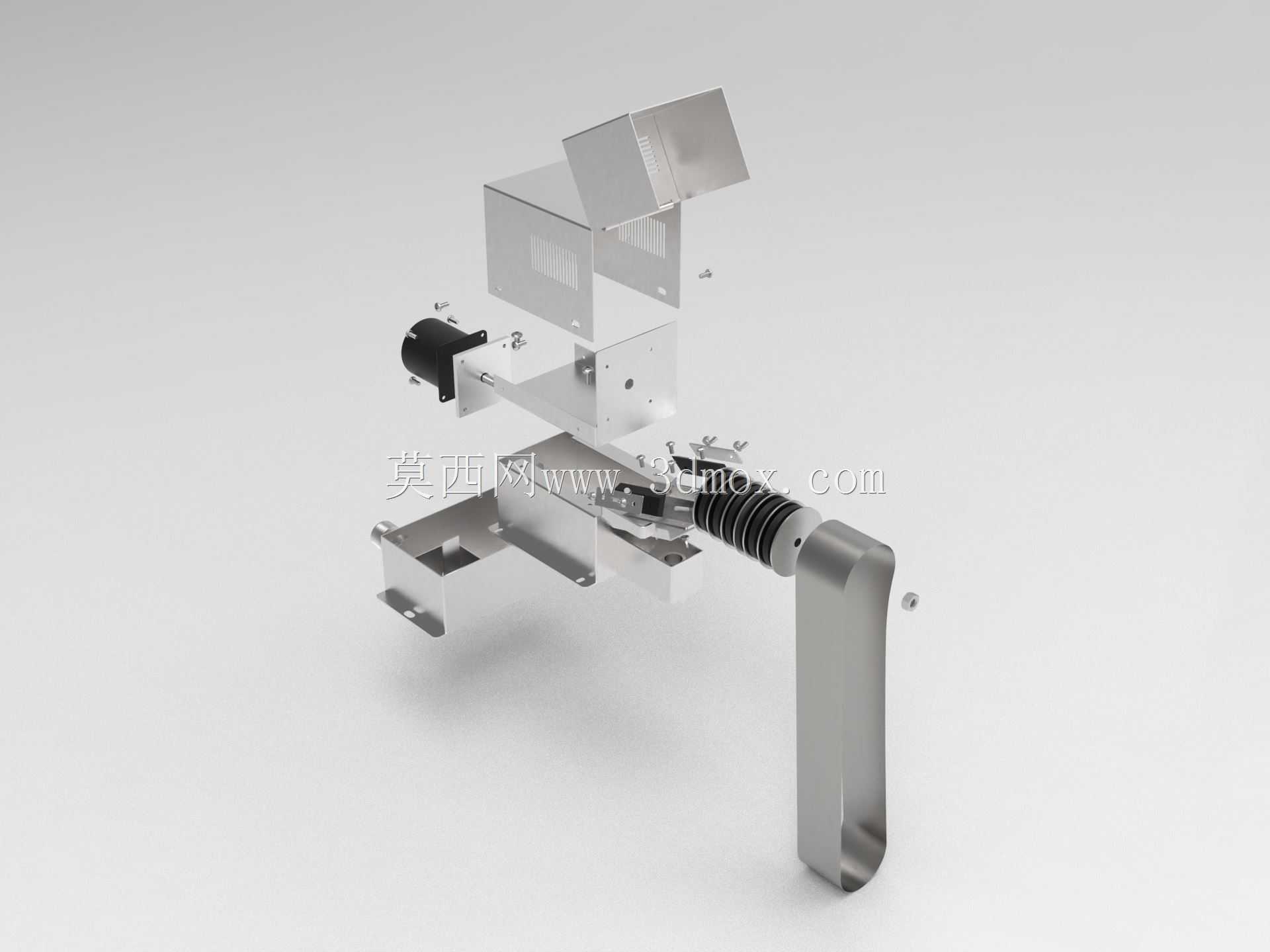

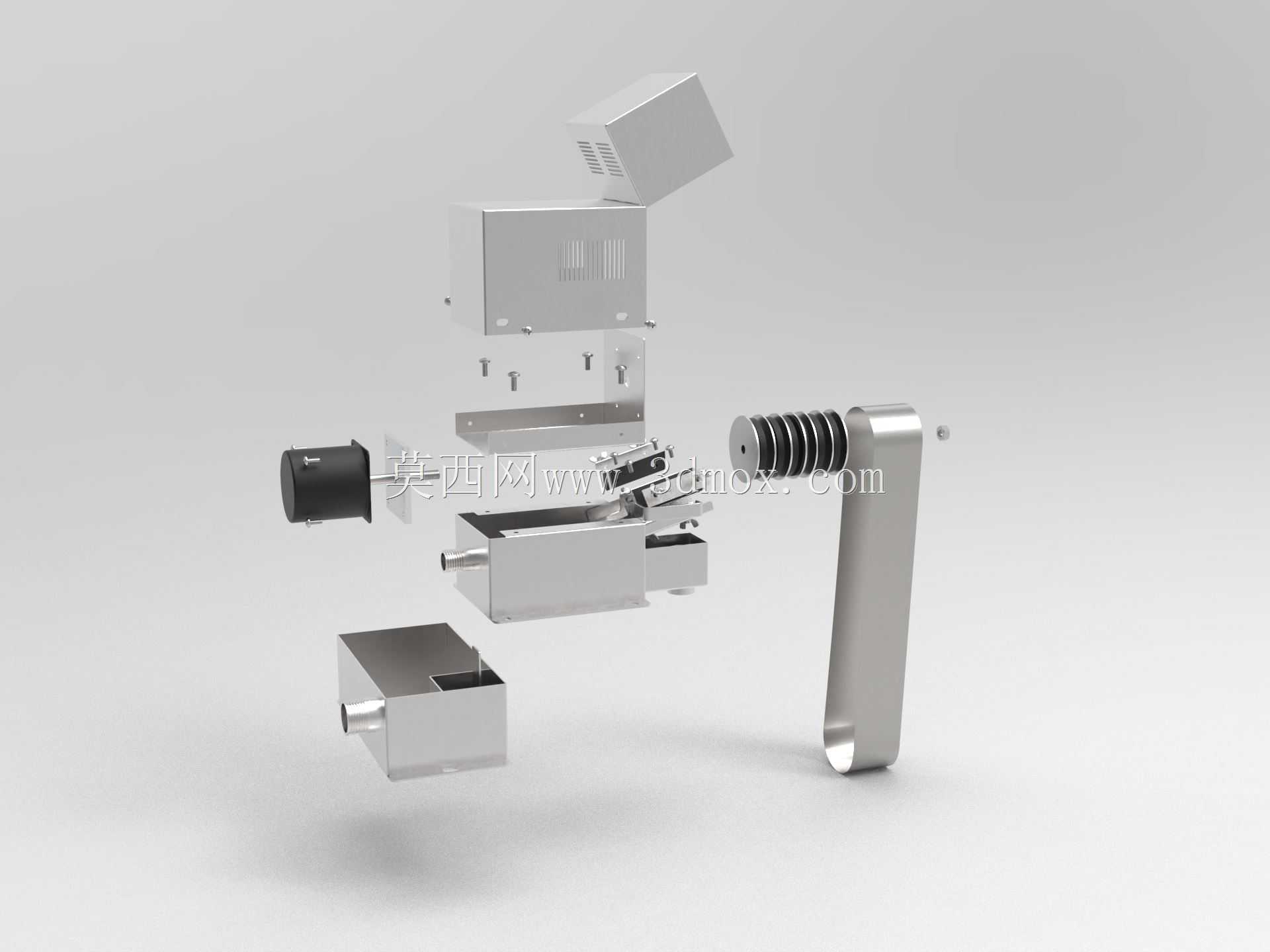

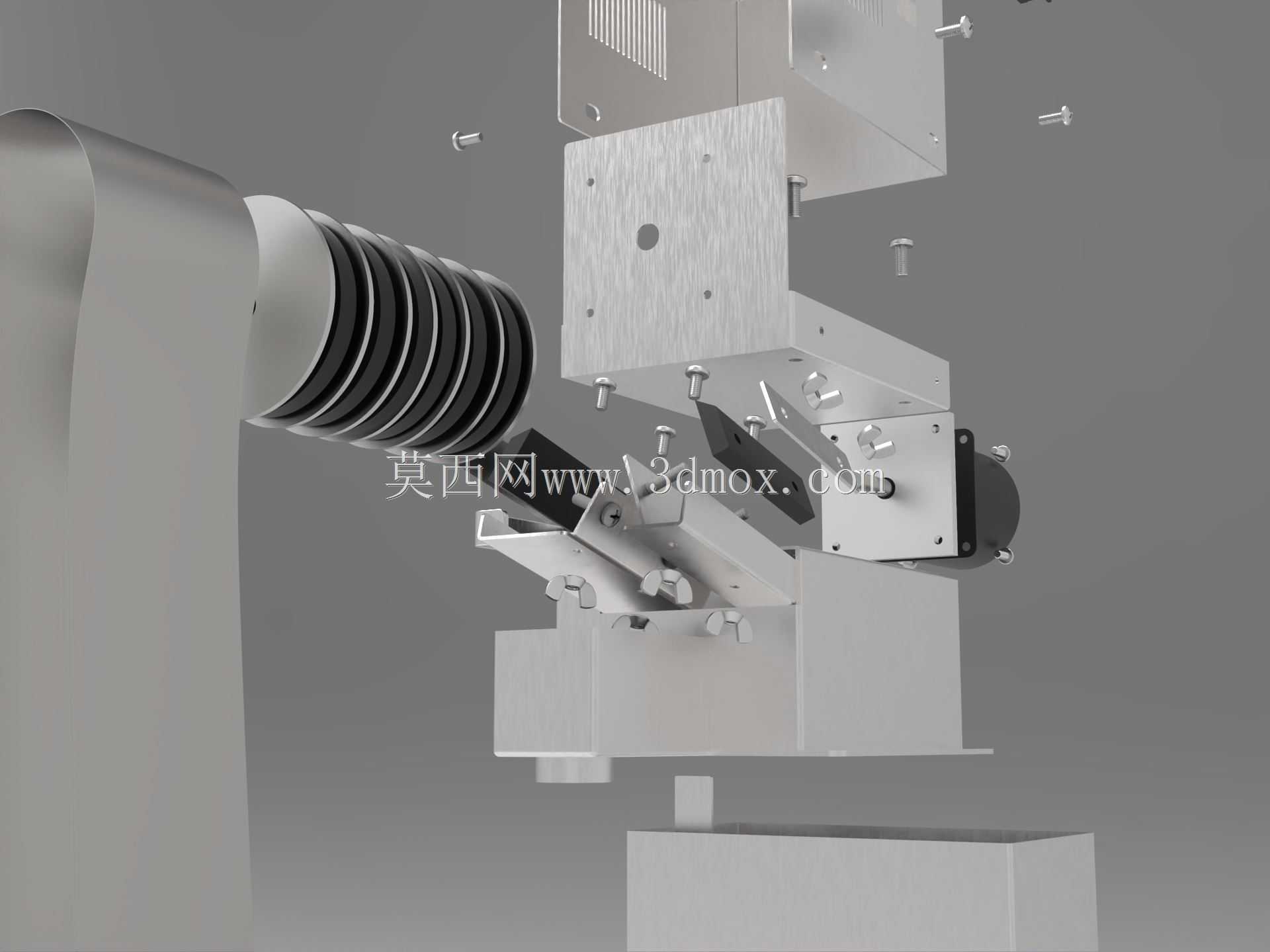

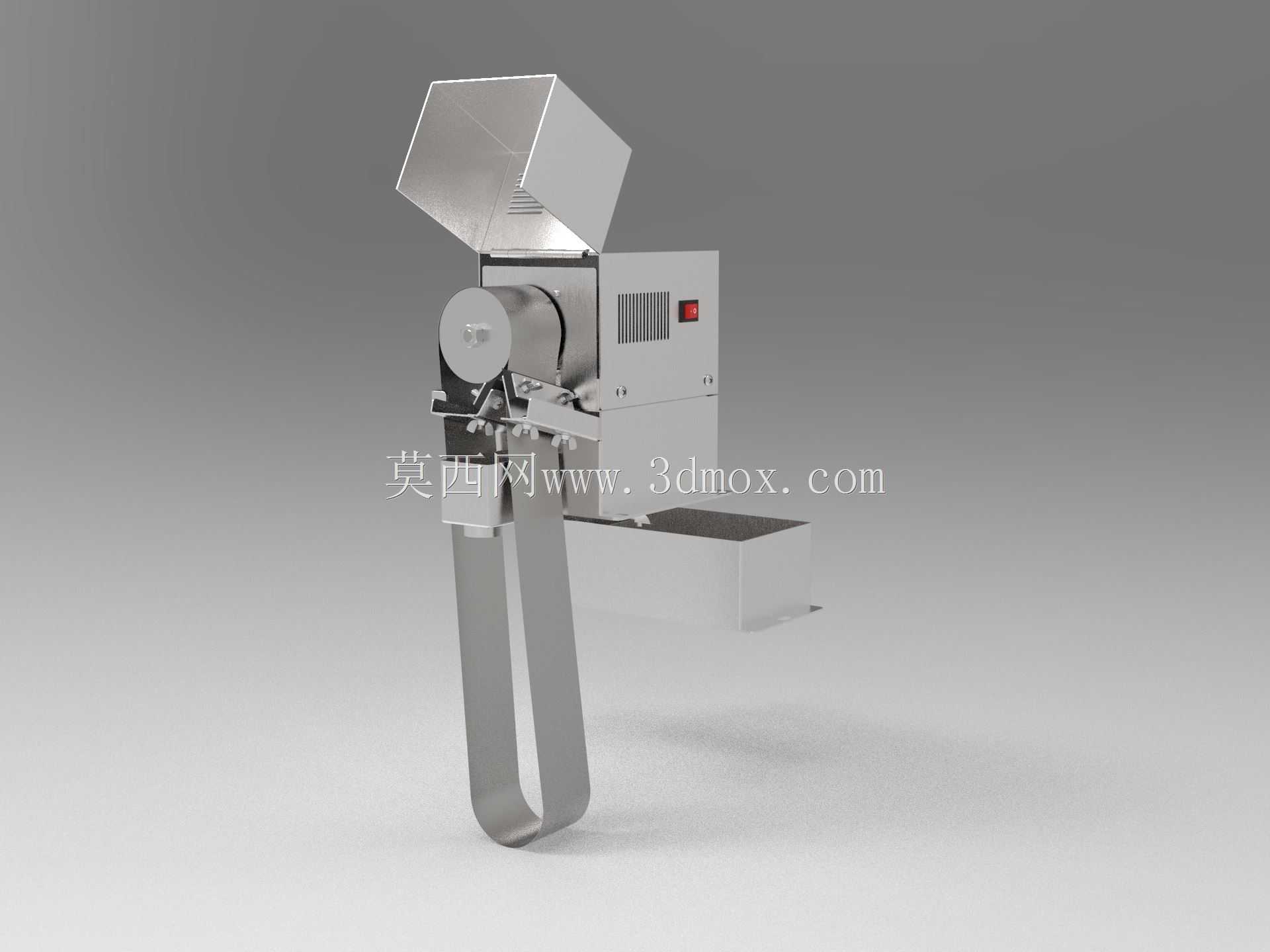

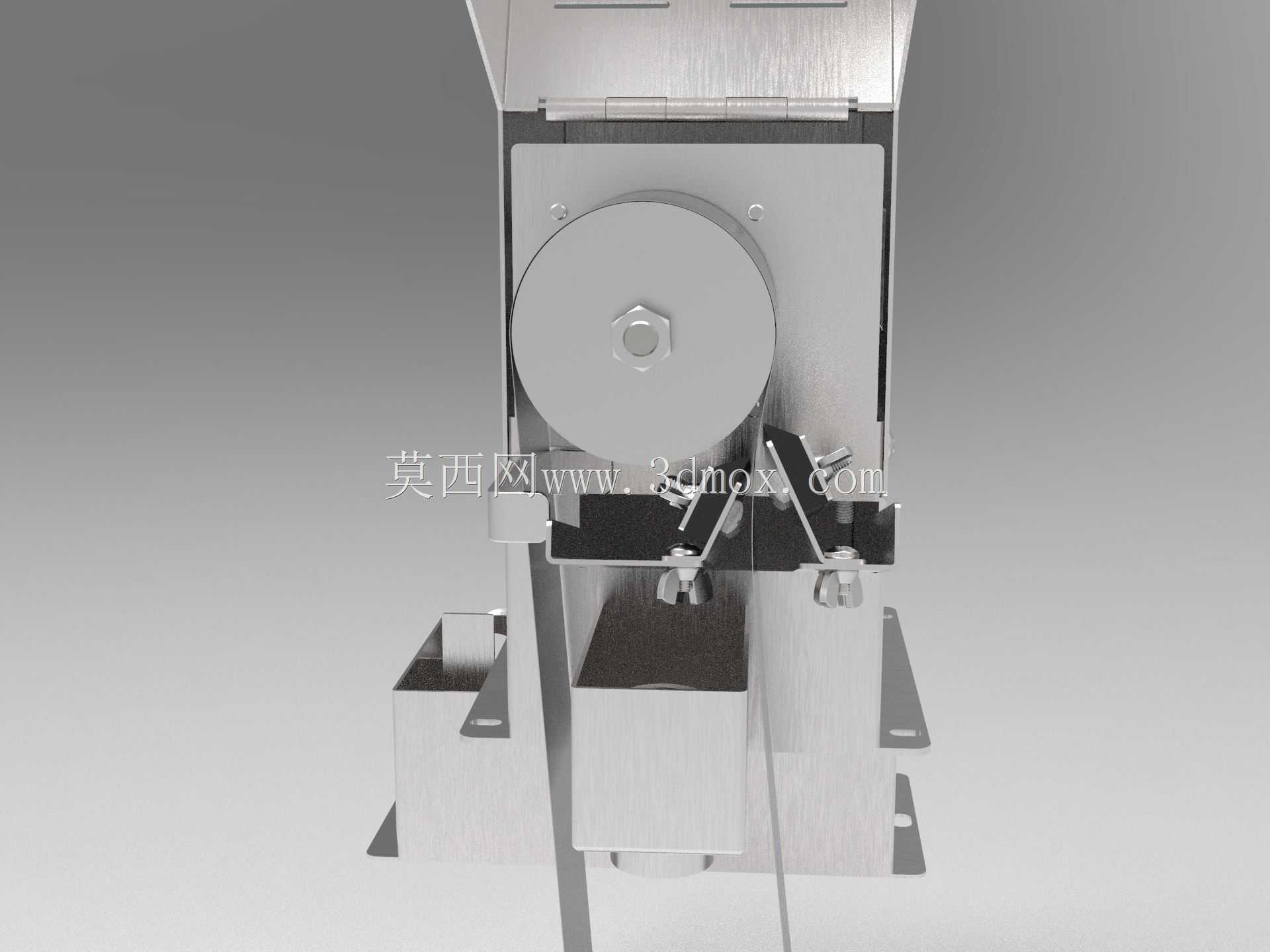

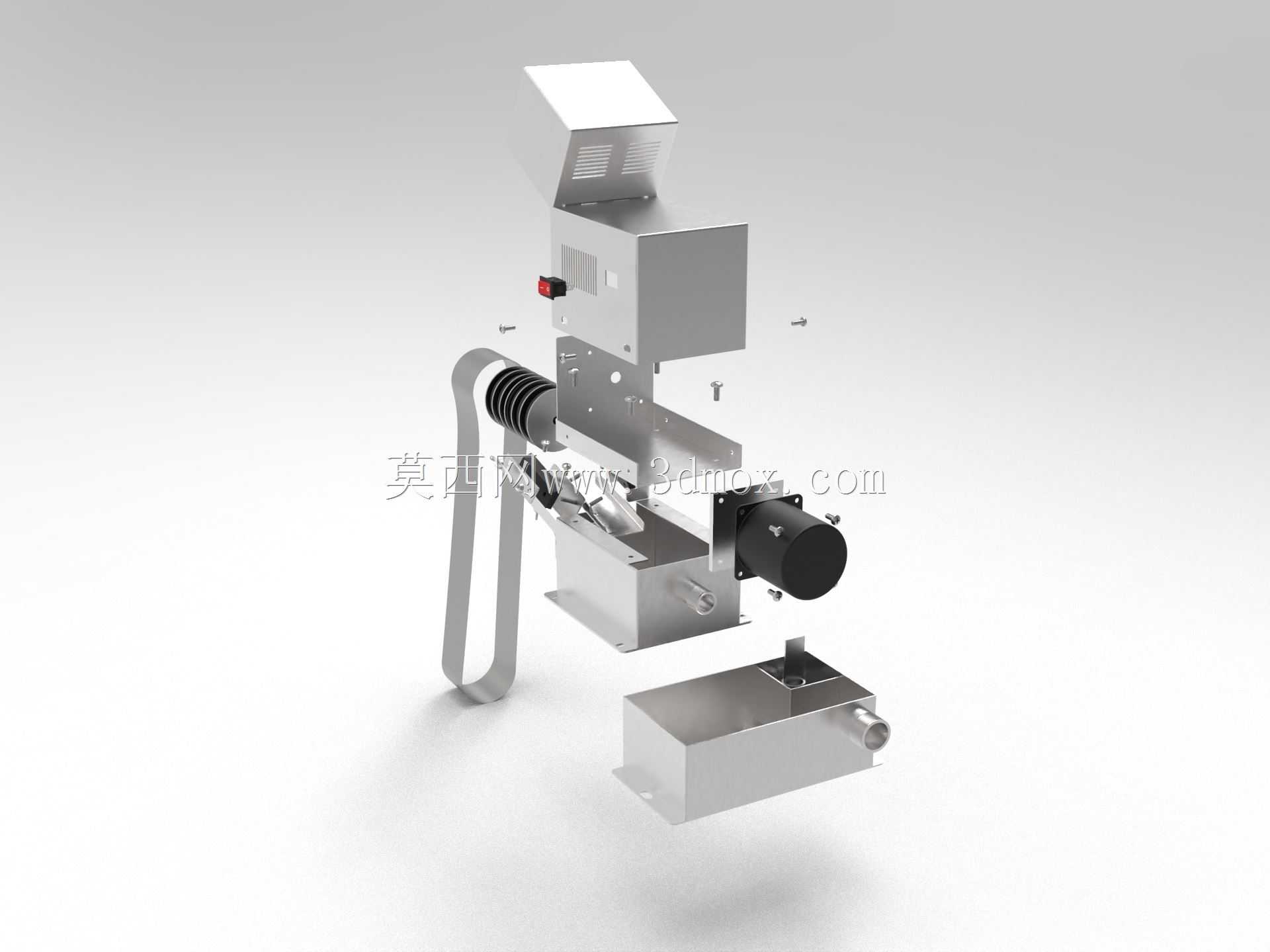

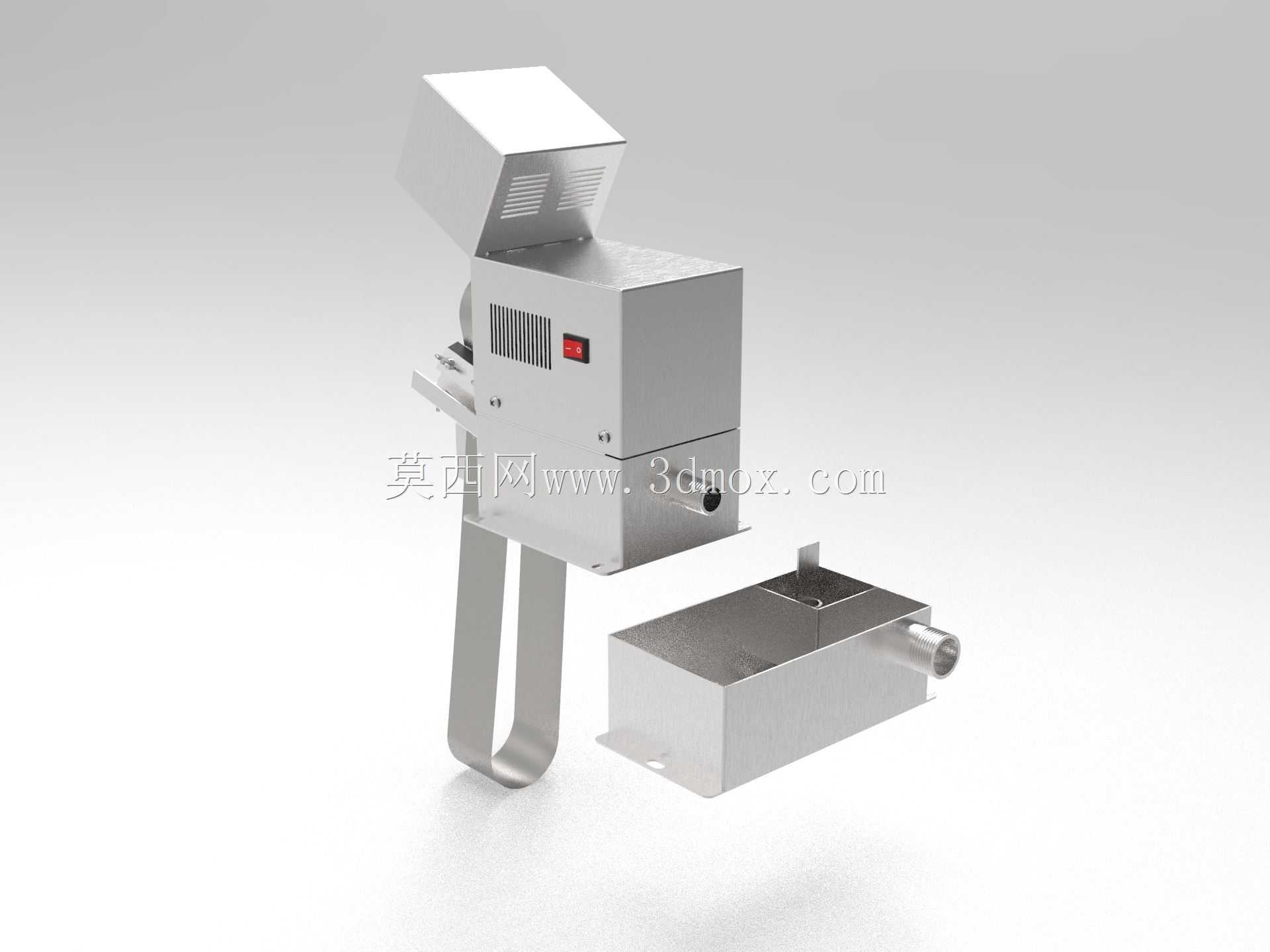

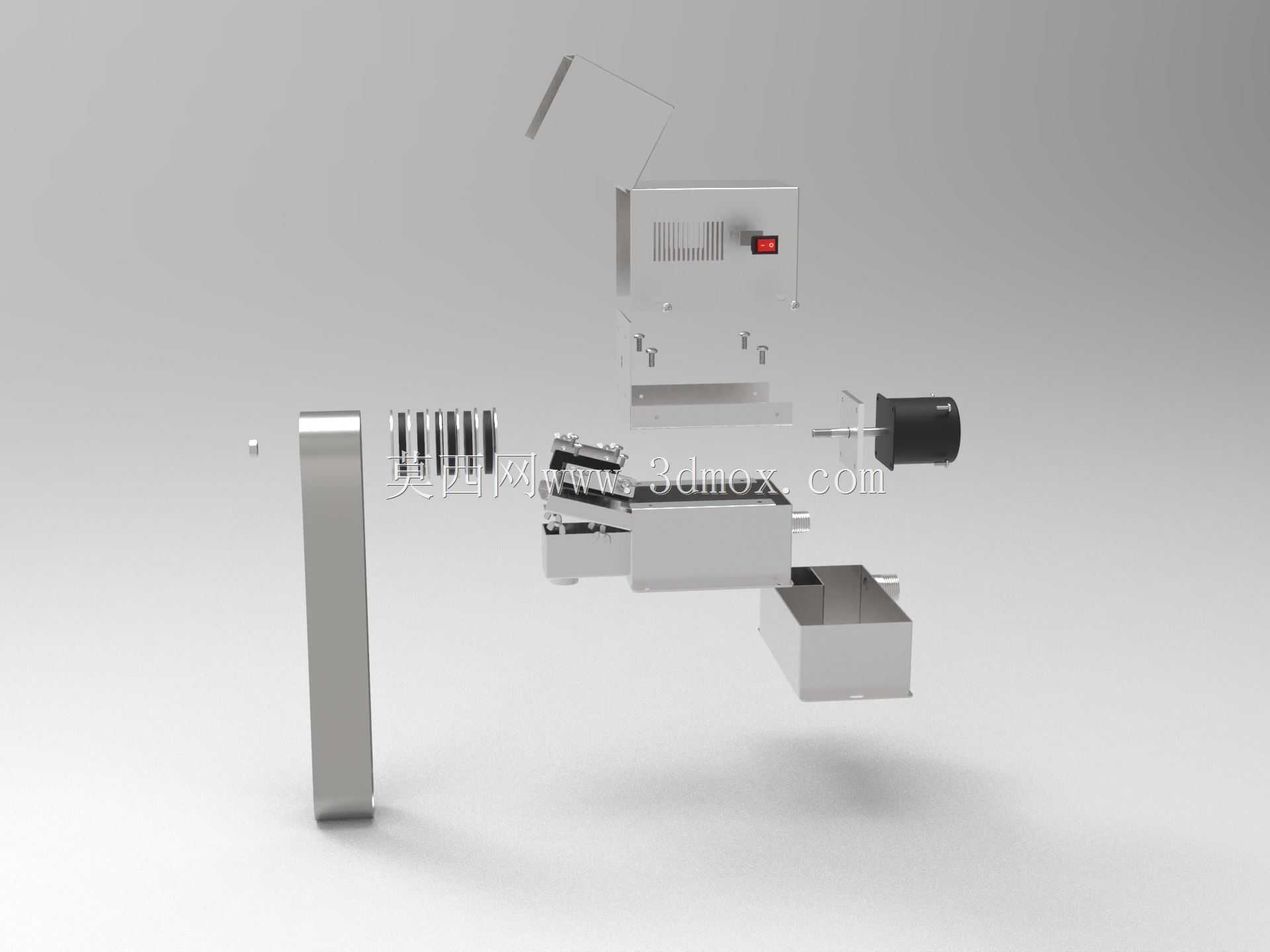

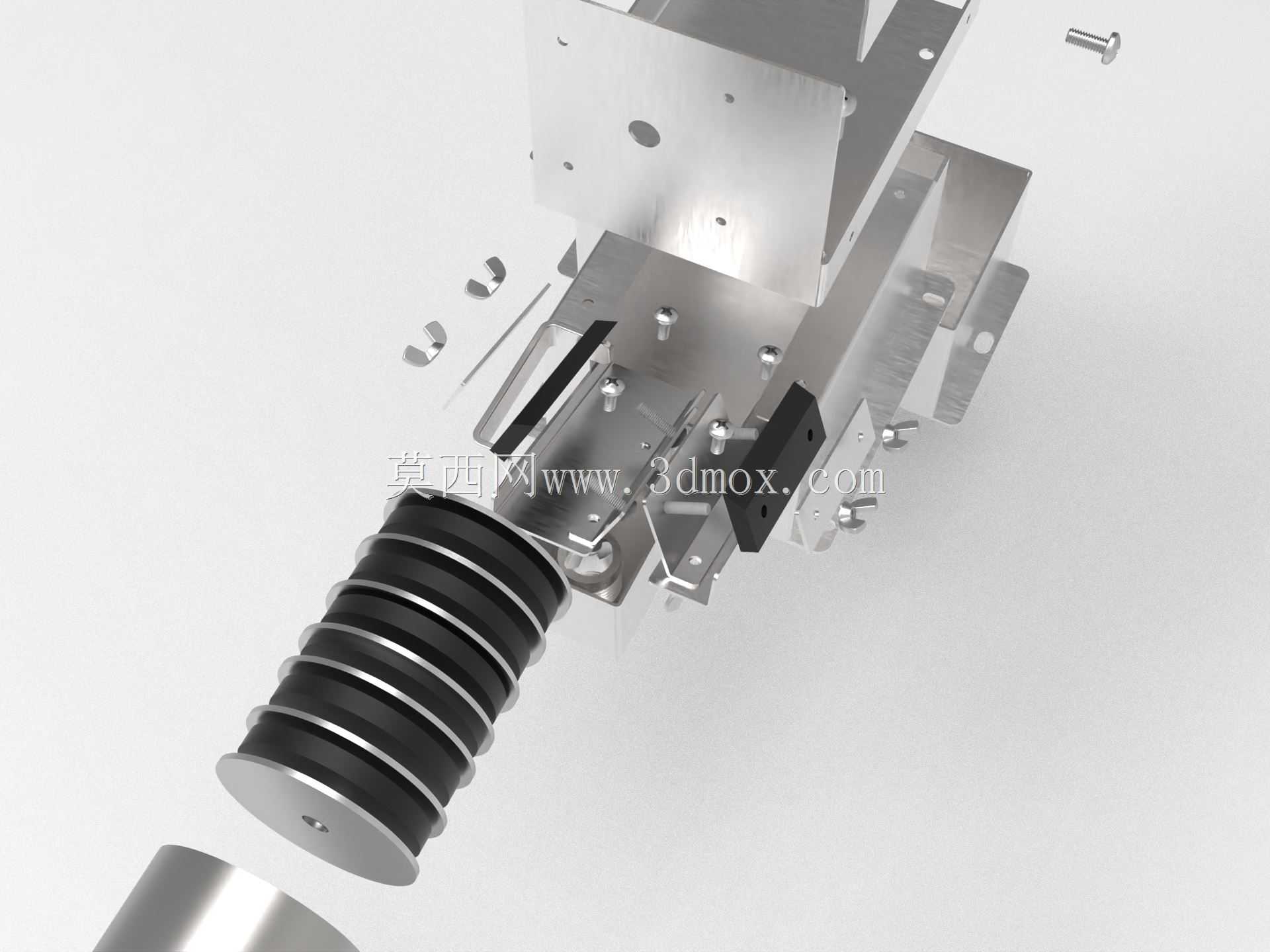

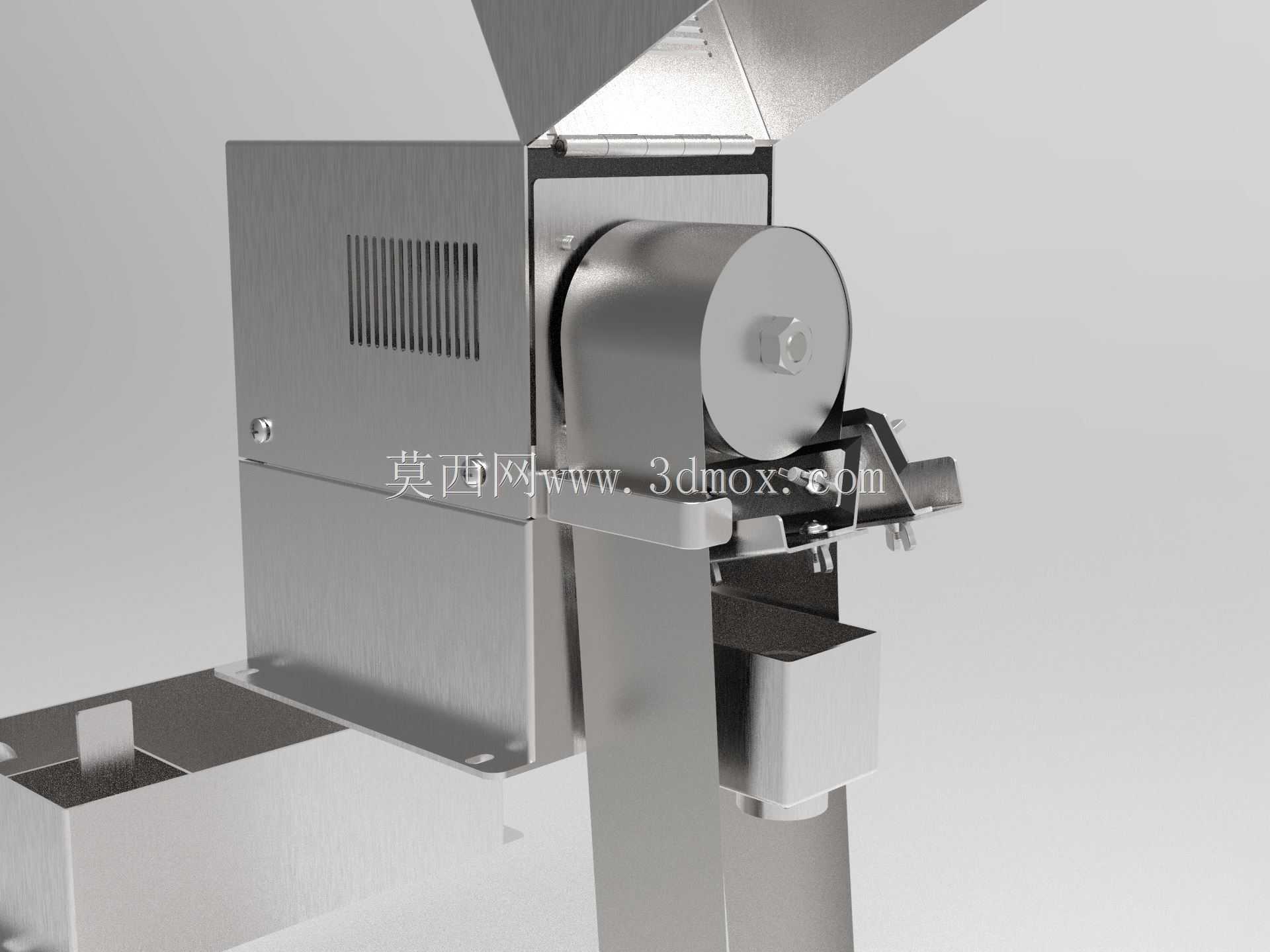

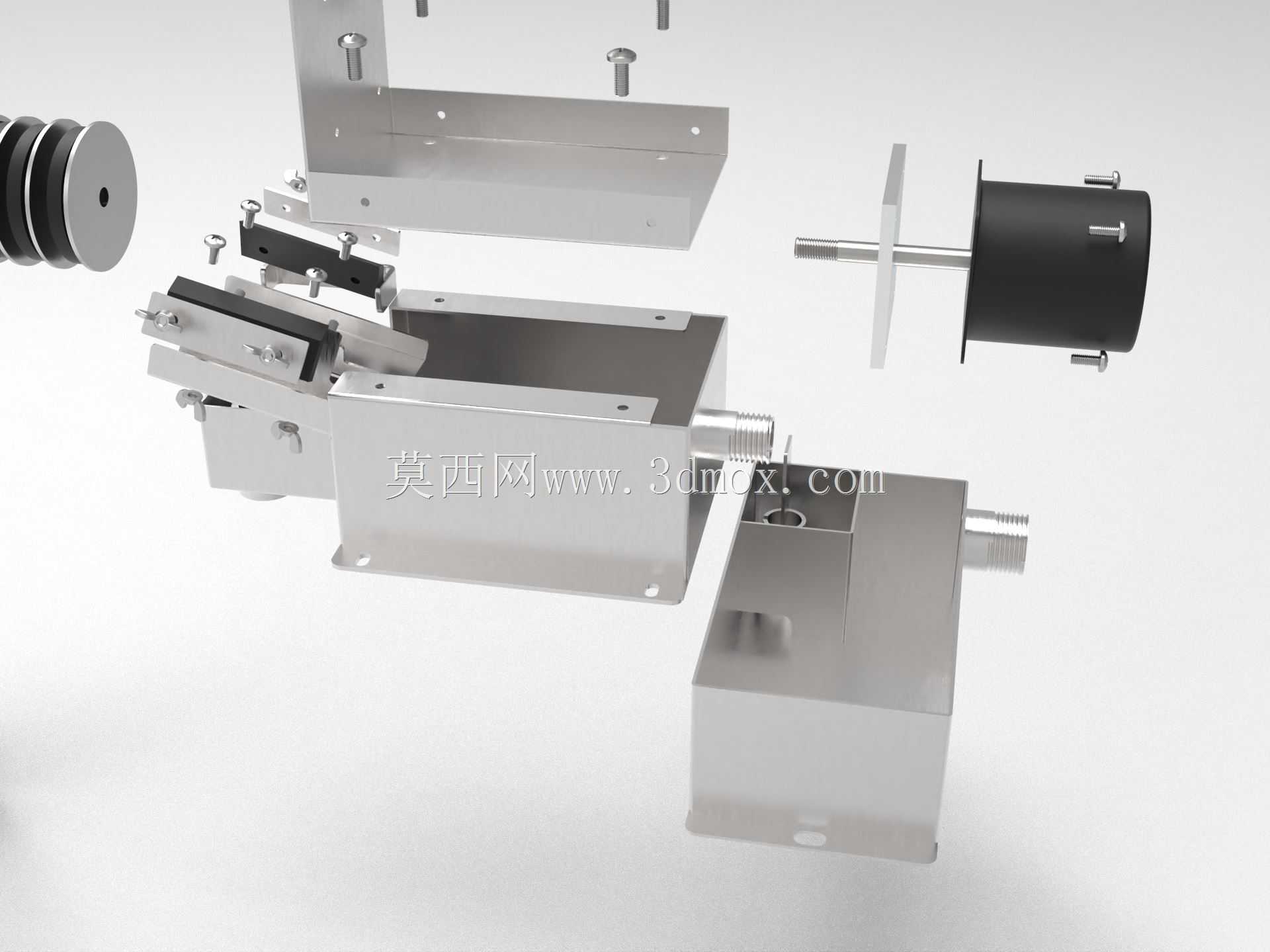

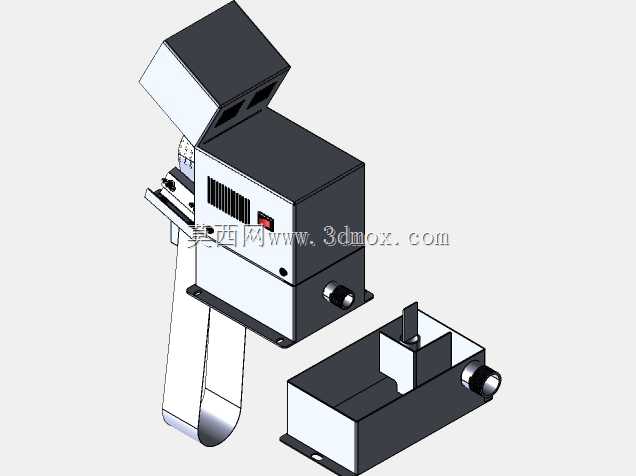

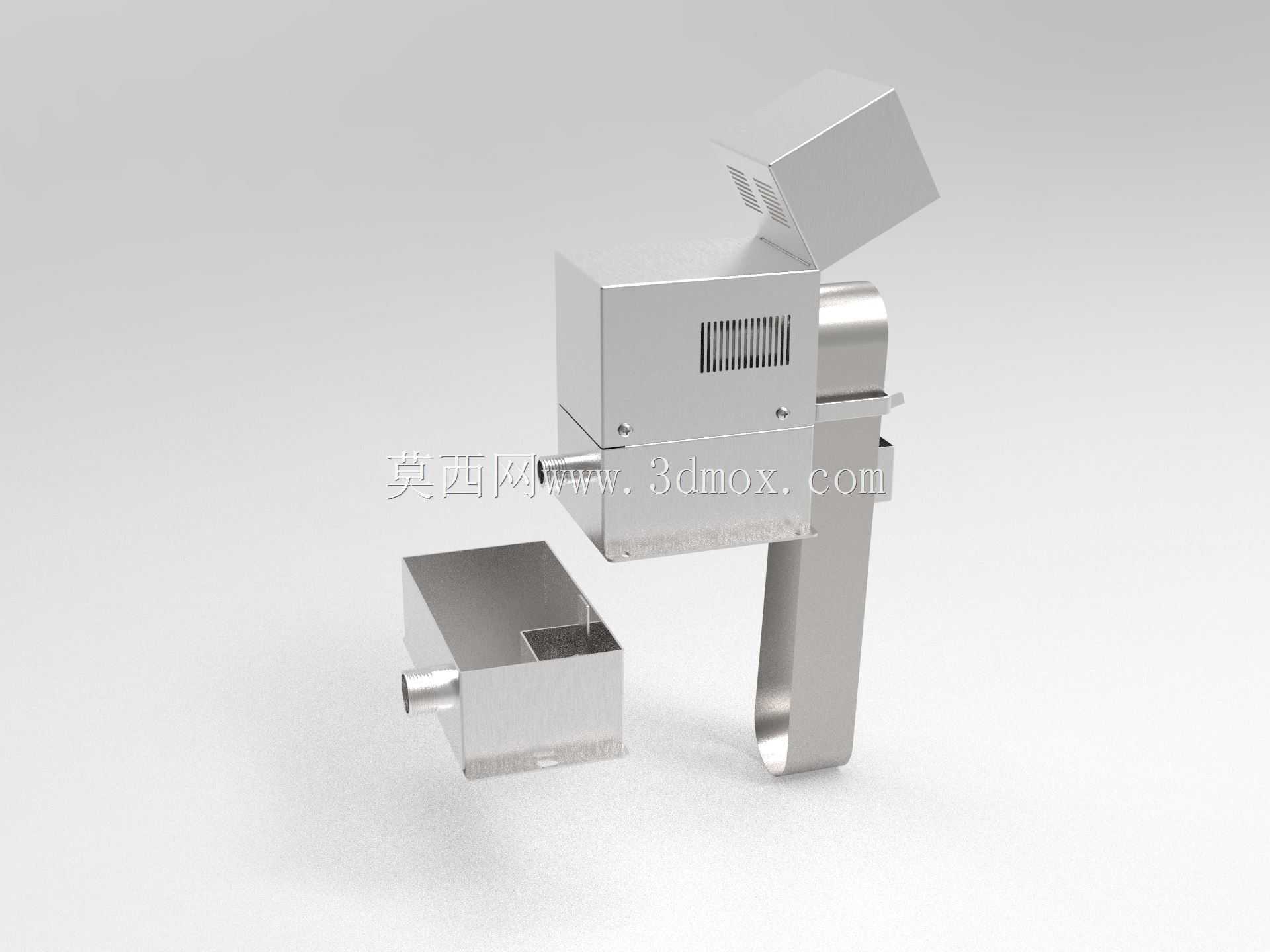

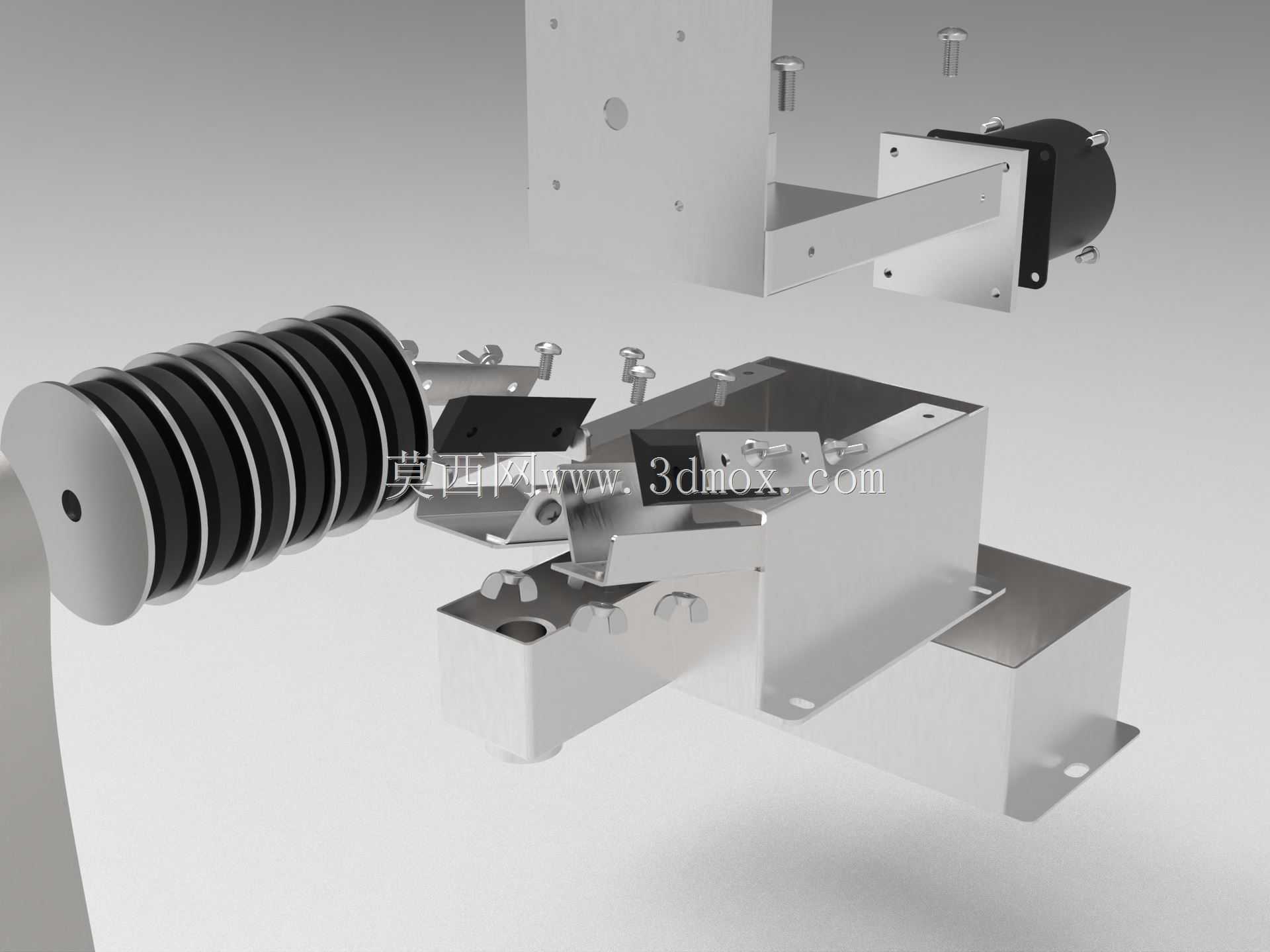

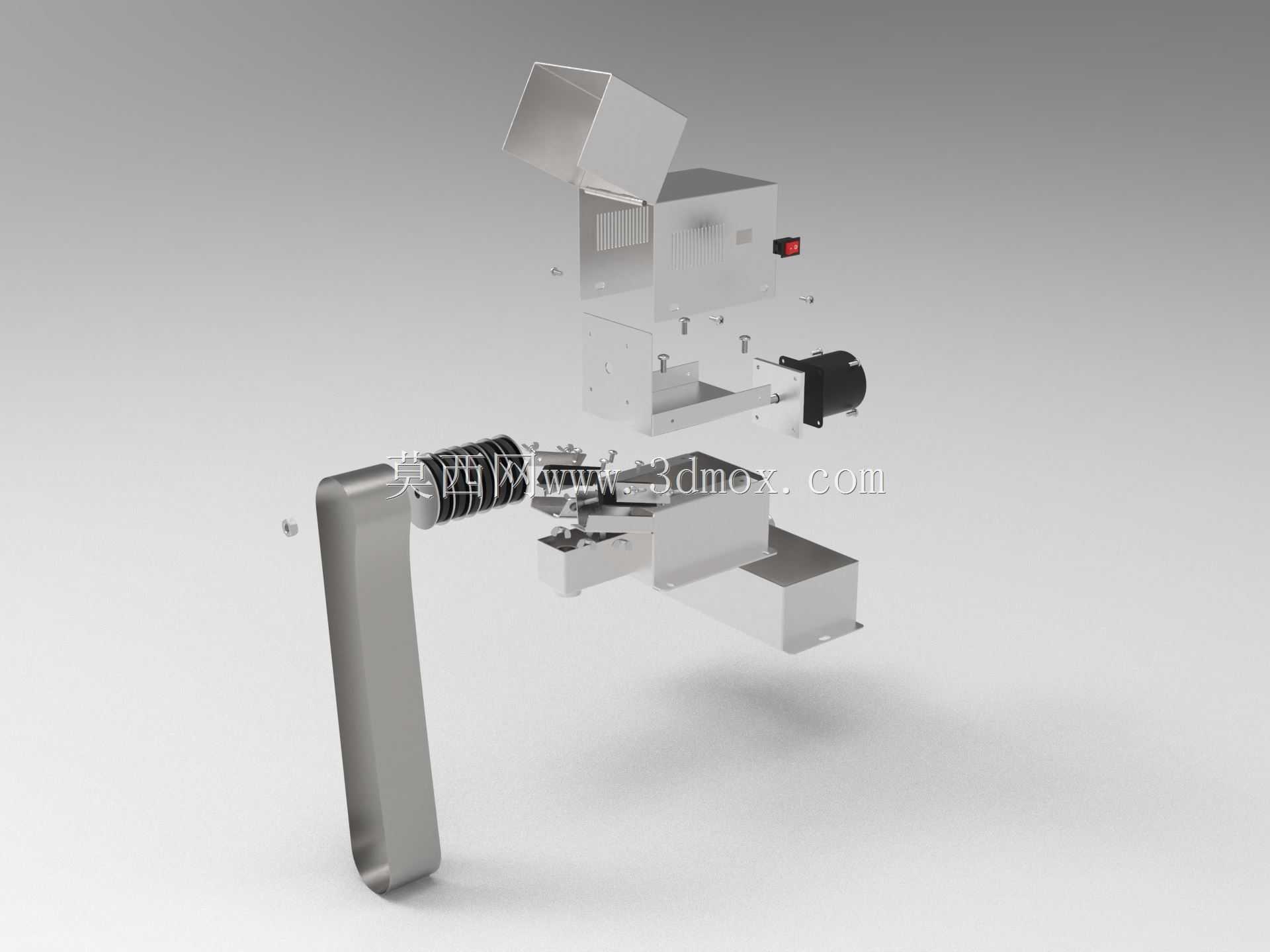

该撇油装置主要面向机加工车间切削液循环系统、热处理清洗槽、工业废水预处理池等场景，用于快速分离液面漂浮的浮油、乳化油表层浮层，避免浮油覆盖液面导致切削液厌氧发臭、清洗槽液变质，延长加工介质使用寿命，降低废液处理成本。装置采用钢带亲油疏水的物理特性实现油液粘附收集，环形不锈钢带从设备主体垂直延伸浸入液面下，通过内置驱动轮带动钢带持续循环运转，粘附在钢带表面的浮油随钢带上行至设备内部的刮油组件处，被成对设置的耐油刮片精准刮除，刮下的浮油沿导油槽汇入设备侧方的集油腔，可通过外接管路直接排入废油收集容器，无需人工频繁清理。设计阶段优先考虑安装适配性，设备主体采用壁挂式安装结构，背部预留带安装孔的固定支架，可直接固定在槽体侧壁，钢带下垂长度可根据槽体液位深度灵活调整，无需对原有槽体进行大规模改造，安装边界仅需占用槽壁上方极小的横向空间，不会干涉槽体上方的工件吊装、加工操作。设备上部设置可开合的防护顶盖，既可以避免车间切屑、灰尘落入设备内部污染刮油组件，也方便后期打开顶盖检查钢带张紧度、更换磨损刮片，侧面预留的散热格栅可保证内置驱动电机长时间运转时的热量散出，红色船型开关直接设置在设备侧方显眼位置，操作人员无需弯腰即可快速启停设备。整机与液体接触的部件全部采用304不锈钢材质，耐切削液、清洗液的弱腐蚀，钢带表面做镜面抛光处理，既保证亲油粘附效果，也避免长期浸泡出现锈蚀掉屑问题。刮油组件采用压力可调的结构设计，可根据钢带表面粘附油层的厚度调整刮片与钢带的贴合压力，既保证刮油彻底无残留，也避免压力过大导致钢带过快磨损。驱动部分采用低速减速电机直接驱动钢带轮，运转平稳无冲击，运行噪音低于60分贝，不会对车间作业环境造成额外噪声干扰，设备整体功耗极低，可24小时连续不间断运转，适配大型加工中心集群的集中切削液处理系统长期运行需求。
