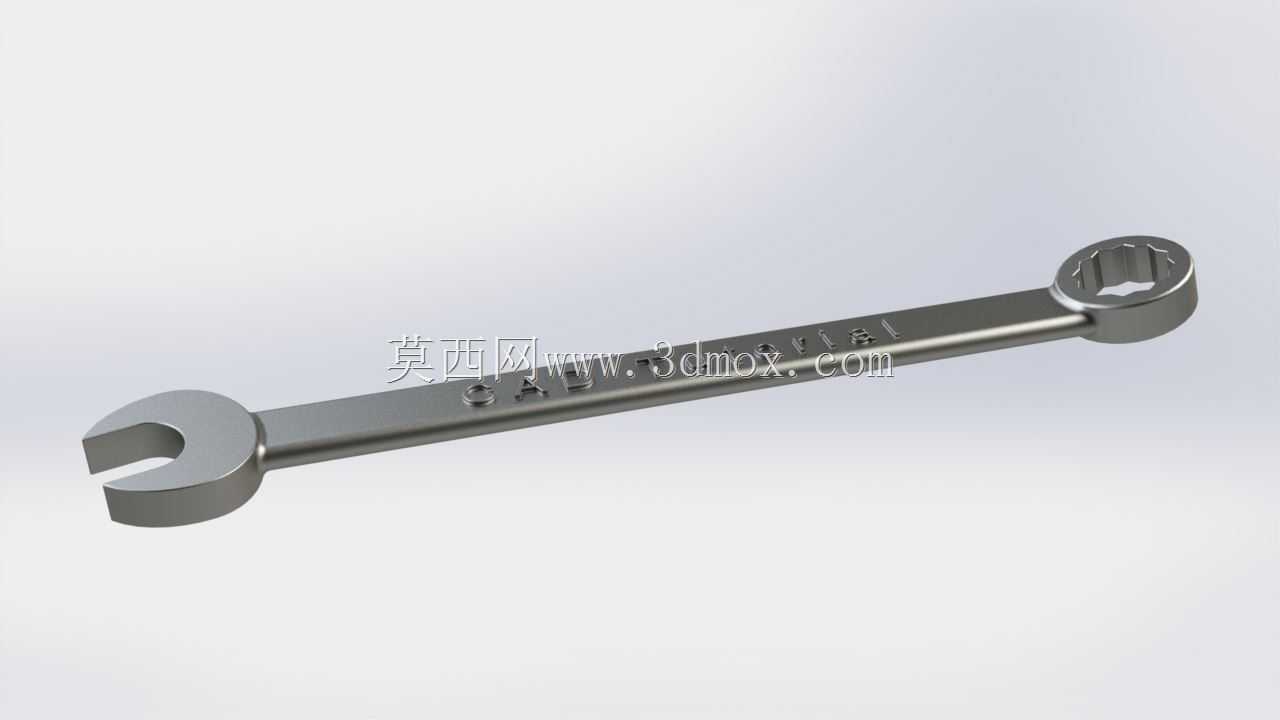

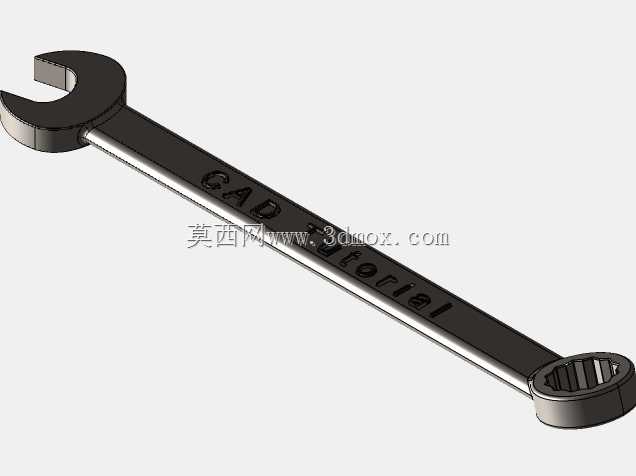

两用开口梅花扳手结构设计展示

这款两用扳手是机械装配、设备维保场景中最常用的手动紧固工具，一端为开口式叉形结构，适配外六角螺栓、螺母的快速拧动操作，在作业空间受限、螺栓端部无法套入的工况下，可直接从侧面卡入紧固件完成初步预紧，大幅提升拆装效率；另一端为梅花式环形十二角结构，能完整包裹紧固件头部，受力均匀分散，在大扭矩终紧、锈蚀紧固件拆卸场景下可有效避免螺栓棱角打滑磨损，降低紧固件报废概率。从结构设计逻辑来看，扳手杆身采用等强度扁平截面设计，整体沿长度方向做了应力过渡优化，在开口与梅花头和杆身的衔接位置做了圆弧过渡处理，避免应力集中导致的杆身断裂问题，杆身厚度根据对应规格的额定扭矩做匹配设计，既保证作业时的结构强度，又控制整体重量，降低长时间手持作业的疲劳感。开口端的开口尺寸严格适配对应规格的六角紧固件对边尺寸，开口内侧做了微小的倒角处理，既方便快速卡入紧固件，又能在小角度偏斜作业时减少棱角磕碰；梅花端的内十二角结构可适配六角头螺栓，每30度即可调整一次扳手套入角度，在管路密集、设备边角等转动空间狭小的场景下，无需完全拔出扳手即可连续拧动，适配复杂维保场景的操作需求。在实际应用中，这类扳手广泛覆盖机加工车间设备调试、汽车维保拆装、五金装配生产线、家用五金维修等多个场景，不同规格的扳手对应不同公称直径的紧固件，设计时需严格匹配对应紧固件的扭矩承载要求，杆身长度根据杠杆原理做匹配，大规格扳手杆身更长，以更小的手持作用力输出足够的紧固扭矩，同时杆身表面做金属防锈处理，适配车间油污、潮湿等复杂作业环境，延长工具使用寿命。设计建模过程中，需重点关注开口端的虎口强度、梅花端的齿形受力分布、杆身的抗弯扭性能，同时兼顾手持操作的人体工学，杆身边缘做圆角钝化处理，避免操作时划伤手部，整体结构无多余冗余设计，在满足强度要求的前提下尽可能轻量化，兼顾实用性与操作便利性。
