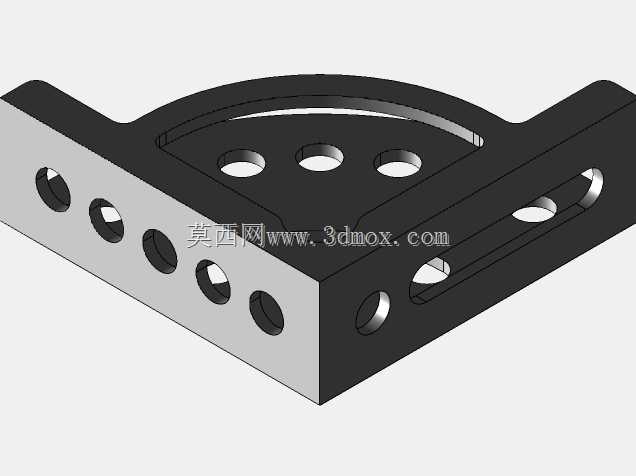

可调角度方形焊接定位角尺结构

在焊接工装、小型机架组对、钣金构件拼装的作业场景里，这类可调角度定位角尺是一线工位上出镜率极高的辅助定位构件，不同于传统固定90度的直角靠尺，它能覆盖0到90度区间内任意角度的定位需求，解决了非标构件组对时多角度靠模切换繁琐的痛点。从结构设计逻辑来看，主体采用L型基座搭配弧形调节槽的布局，两个垂直的基准面分别做了加厚处理，保证靠接工件时不会因为焊接应力或者工件抵靠的外力发生形变，弧形槽上的定位孔按照15度的固定间距排布，既可以快速卡入定位销实现常用固定角度的快速锁定，也能在槽内任意位置锁紧，满足特殊角度的定位需求。基座的两个垂直安装面上都加工了等间距的通孔，这些孔一方面可以用来穿装快速夹钳或者锁紧螺栓，把角尺本身固定在焊接工作台的T型槽或者平台孔位上，另一方面也能配合压板，将待焊接的工件压紧在角尺的基准面上，避免组焊过程中工件移位。弧形调节段的扇形结构做了多组镂空减重设计，在不降低结构刚性的前提下减少了整体重量，方便操作人员在工位上快速挪动、调整位置，不会因为构件过重增加额外的作业负担。从安装边界来看，两个垂直基准面的长度适配常规小型焊件的组对需求，安装孔的间距匹配通用焊接工作台的孔系标准，不需要额外加工转接板就能直接固定在常规工作平台上，调节端的锁紧位置预留了足够的扳手操作空间，操作人员戴焊接手套也能顺利完成角度锁紧操作。实际使用时，既可以单块使用完成单角度的靠接定位，也可以多块配合，完成框架类构件多组角度的同步定位，相比定制的专用角度靠模，它的通用适配性更强，不需要针对每一种特殊角度单独加工靠模，能有效减少工装准备的时间，尤其适合多品种小批量的非标焊接加工场景，在钣金维修、小型设备改装、工装夹具自制这类作业中，能大幅降低角度划线、反复校核的工作量，提升组对精度与作业效率。
