带急停按钮的工业控制开关盒结构

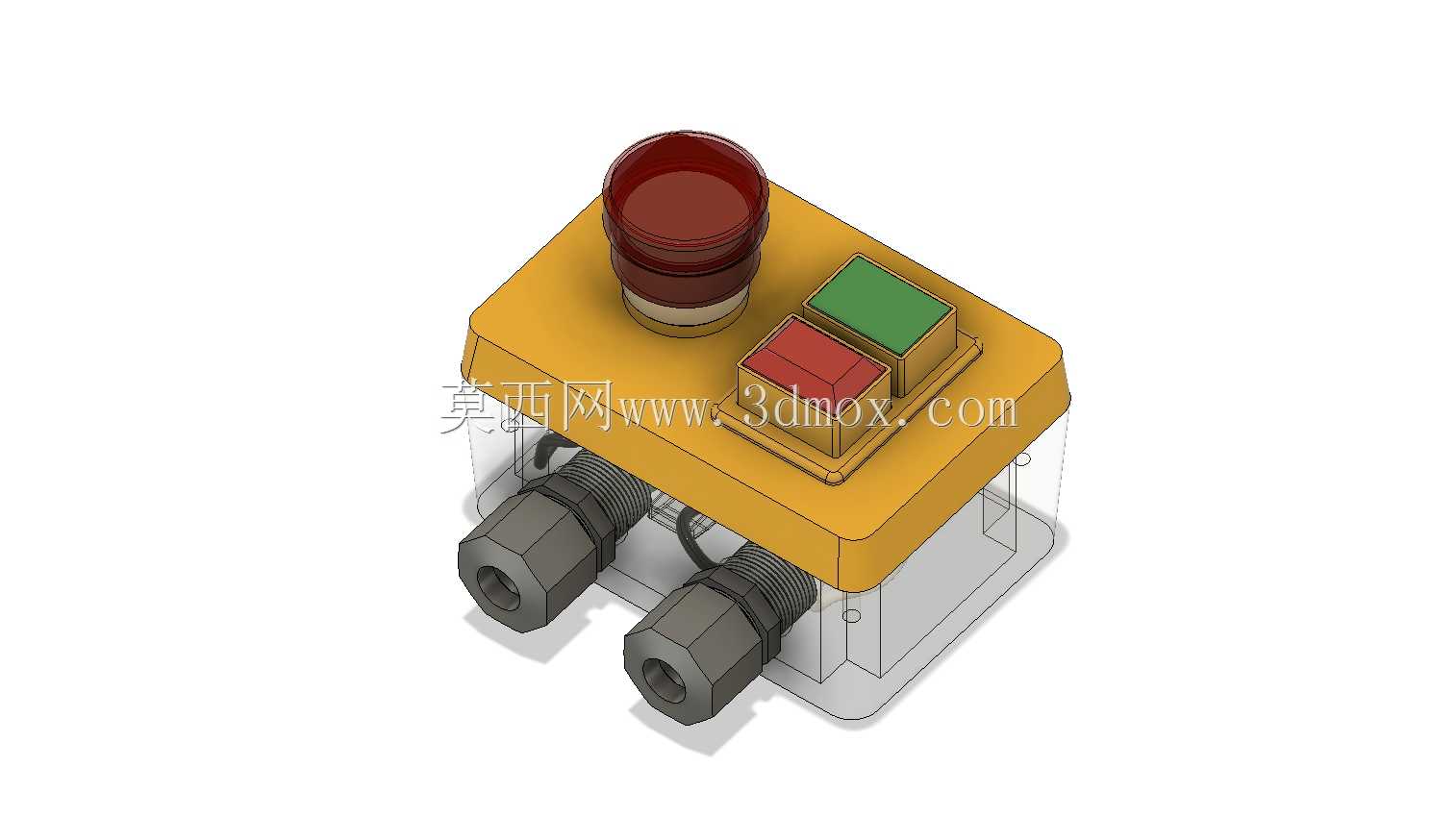

这款控制开关装置主要面向120V级别的电动工具配套场景，可直接集成在移动式电动加工设备、工位旁的临时操作端，为操作人员提供就近的设备启停、紧急切断控制能力，无需绕回设备主控制柜操作，能有效缩短应急处置的反应路径。从结构设计来看，整体采用上下分体式盒体结构，上盖为醒目的工程黄色壳体，表面集成三类操作元件：顶部凸起的红色蘑菇头急停按钮，采用大尺寸按压面设计，佩戴劳保手套时也能快速触发，急停按钮旁并排设置绿色启动按钮与红色停止按钮，按钮布局符合常规操作习惯，启动按钮靠右侧布置，停止按钮紧邻急停，避免误操作。盒体下部采用半透明可视结构设计，无需拆开盒盖即可快速观察内部接线状态、端子紧固情况，日常巡检时能直接排查接线松脱、线缆老化等直观问题，降低日常维护的拆装工作量。盒体侧面设置两个格兰头线缆接口，接口尺寸适配16Ga规格的延长线缆，线缆接入后可通过格兰头的锁紧结构实现线缆固定与进线端密封，配合单独选配的防水压盖，可满足一般工位的防泼溅、防尘要求，适配车间多尘、存在少量切削液飞溅的加工场景。安装边界方面，盒体底部预留平整安装面，可通过螺栓直接固定在电动工具的机身预留安装位，也可搭配支架固定在工位旁的设备机架上，安装孔位的间距设计兼容常规小型电气盒的安装尺寸，替换原有老旧控制盒时无需重新打孔，降低现场改造的工作量。内部接线空间预留充足，可容纳三根动力线加两根控制线的接线余量，端子排布位置避开按钮的操作传动结构，不会出现接线干涉按钮动作的问题，急停按钮的触点采用常闭设计，触发时直接切断控制回路电源，符合电气安全规范的强制要求。在实际选型应用中，这类集成式开关盒多用于小型移动式电动设备、车间临时作业的便携加工装置，相比分散安装的按钮，集成式结构的防护性能更好，布线更规整，能减少现场线缆外露带来的勾挂、破损风险，半透明下盖的设计也解决了传统密封控制盒无法直接观察内部状态的痛点，日常点检时无需拆卸即可确认内部是否存在积尘、凝露等问题，提前排除电气故障隐患。
