翼式红酒开瓶器结构设计方案

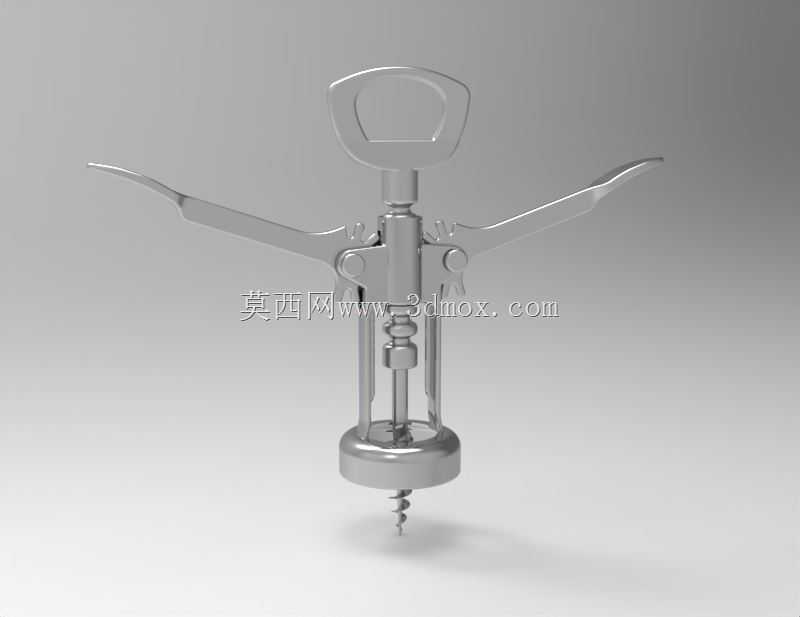

这款翼式开瓶器的结构设计围绕软木塞拔出的受力逻辑展开，核心传动路径采用螺旋钻垂直进给配合双侧杠杆压臂的力放大结构，日常使用场景覆盖家庭餐厨、酒吧吧台、酒水零售终端等需要开启瓶装葡萄酒的场合，相比简易T型开瓶器，其双侧压臂的杠杆比设置在1:6区间，可将人手施加的下压力放大后转化为螺旋钻的向上拔塞力，无需使用者施加过大腕部拉力即可完整拔出软木塞，避免软木塞断裂残留在瓶内的问题。整体结构分为顶部握持提手、双侧铰接压臂、中心传动滑套、底部定位套、螺旋钻五个核心部分，底部定位套内径适配标准红酒瓶口外径，使用时可直接套在瓶口端面实现径向定位，保证螺旋钻进给时与瓶身轴线重合，不会出现钻偏刮碎软木塞的情况。中心滑套与压臂之间采用铰接销轴连接，当螺旋钻完全旋入软木塞后，向下按压双侧压臂，滑套会沿中心导杆垂直向上移动，带动螺旋钻匀速拔出软木塞，整个拔塞行程控制在45mm，适配长度38-44mm的常规葡萄酒软木塞，不会出现拔塞行程不足导致软木塞残留的问题。螺旋钻采用变截面螺旋设计，尖端做圆弧过渡处理，旋入软木塞时可顺着木塞纤维走向进给，不会切断软木塞纤维导致掉渣，螺旋段表面做光滑处理，拔出时与软木塞的摩擦力足够带动木塞上行，又不会因摩擦力过大导致木塞过度挤压变形。双侧压臂的握持面做了加宽圆弧处理，按压时贴合手掌受力区域，长时间使用也不会出现压手的不适感，顶部提手的镂空设计既可以在旋入螺旋钻时提供稳定握持力，也方便日常悬挂收纳。整体装配采用销轴铰接与过盈配合结合的方式，没有额外的紧固件，各活动铰接处的间隙控制在0.1mm以内，既保证活动部件转动顺畅，又不会出现旷量晃动导致的受力偏移，长期使用后铰接处的磨损量也控制在合理区间，不会出现结构松垮的问题。底部定位套的端面做了卷边处理，接触瓶口时不会刮伤瓶口玻璃，也能增大与瓶口的接触面积，避免按压压臂时定位套滑脱。
