手动杠杆式快速压紧拨动推夹结构

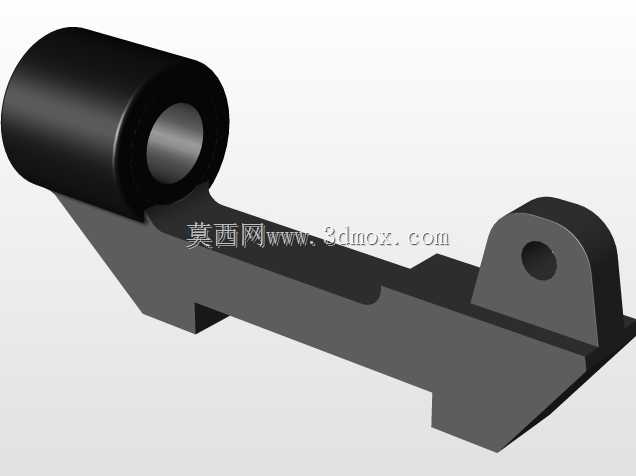

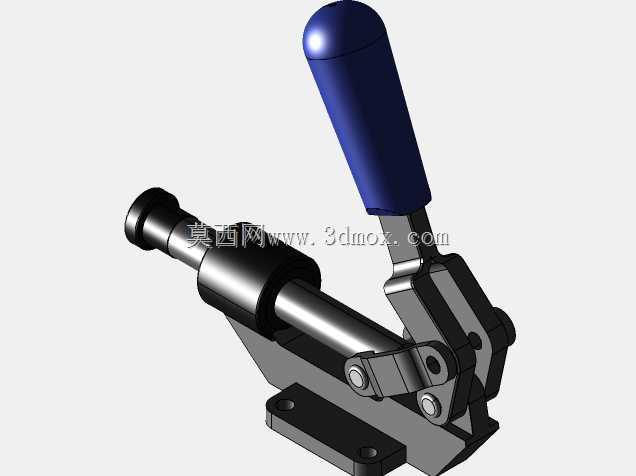

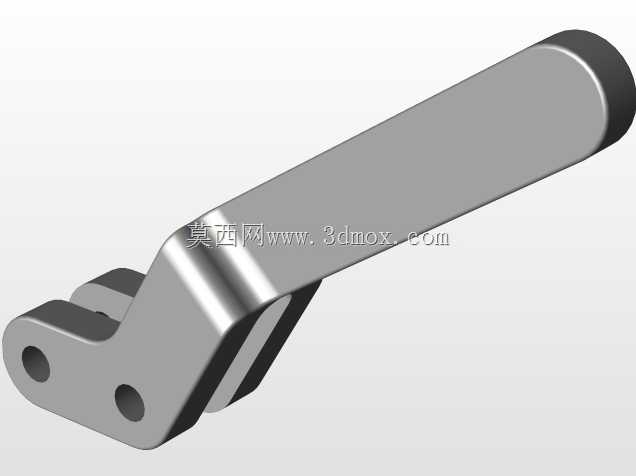

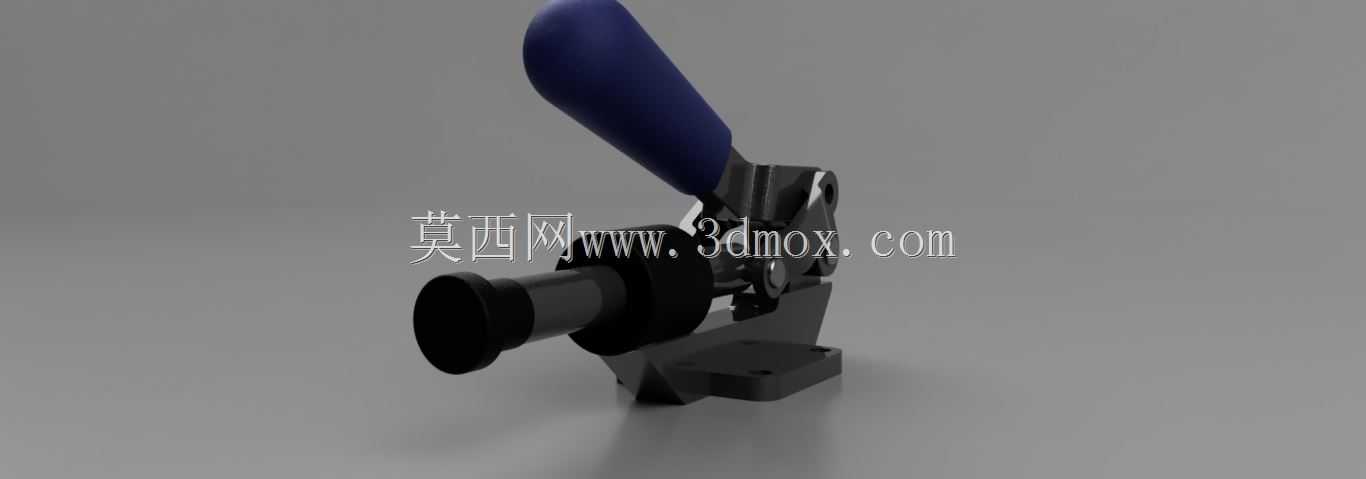

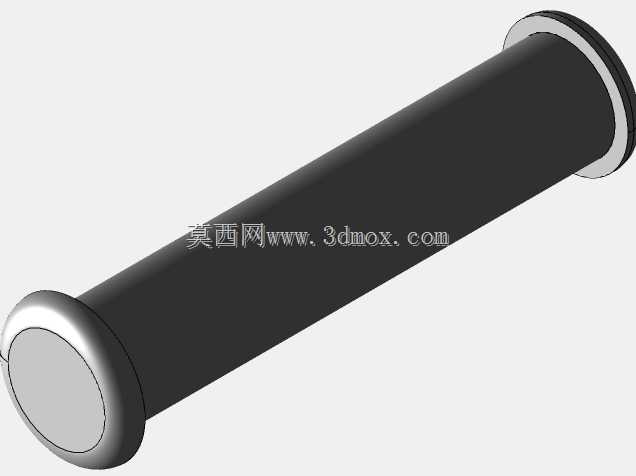

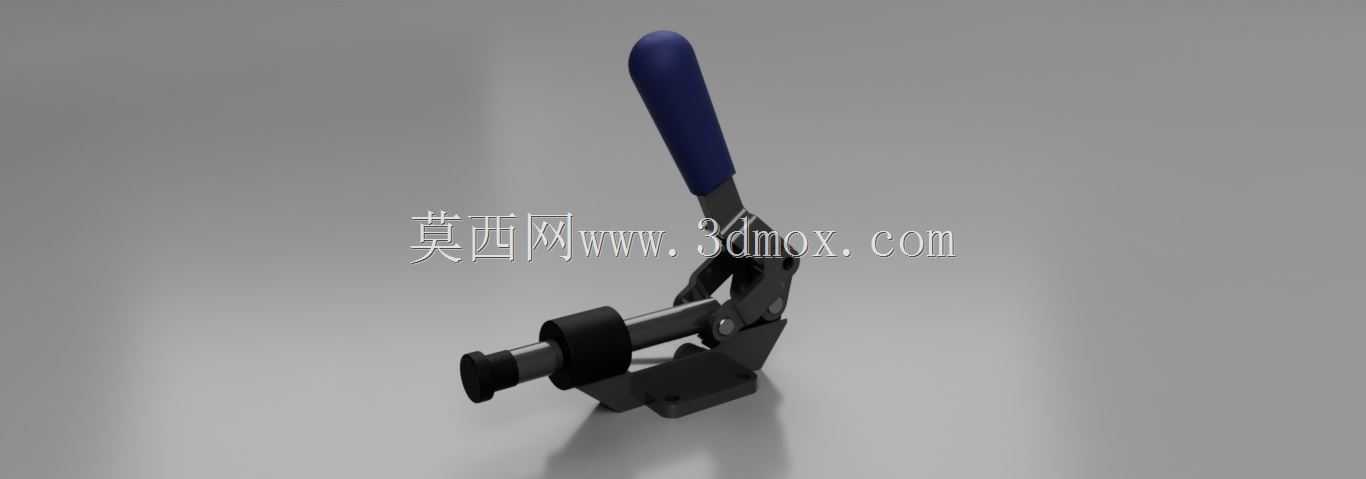

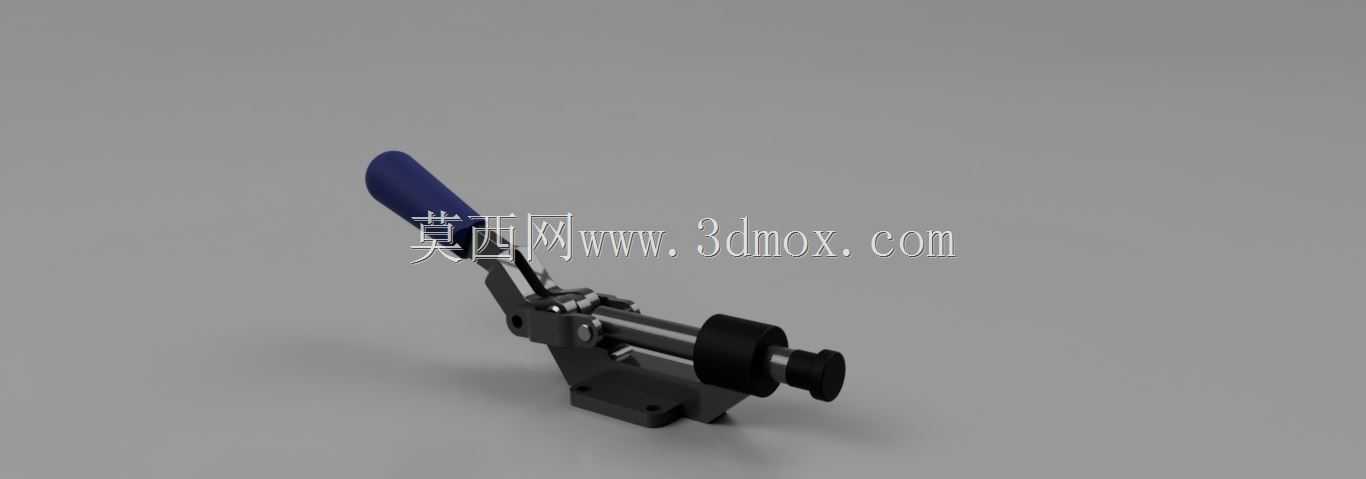

这款手动拨动推夹属于工装夹具范畴里的推拉式快速夹紧件，在各类机加工工位、装配流水线、焊接工装台、检具定位场景中都有极高的出镜率，核心作用是对工件施加沿轴向的稳定推压力，实现工件的快速定位与压紧，相比传统螺栓压紧结构，操作效率能提升数倍，单次夹紧与松脱的动作仅需扳动一次手柄即可完成，不需要反复拧动紧固件。从结构设计逻辑来看，它采用了杠杆增力与肘节自锁的组合原理，手柄端包覆防滑握套，操作时施力方向符合人体工学，操作人员仅需施加较小的握力，就能通过内部的连杆机构将力放大后传递到前端的压头位置，当手柄扳动到锁紧工位时，连杆机构会越过死点位置形成机械自锁，即便加工过程中存在振动、切削力冲击，夹紧状态也不会意外松脱，可靠性完全能满足常规工业加工的负载要求。安装层面，底座采用带安装孔的一体式铸造结构，安装孔位间距符合通用快速夹具的安装尺寸规范，可以直接通过螺栓固定在工装平板、T型槽工作台或者专用夹具基板上，不需要额外做转接件适配，安装边界清晰，底座的底面做了铣平处理，能保证安装后整体的垂直度与平行度公差，避免压头伸出时出现偏斜。前端压头采用可调节设计，带橡胶缓冲垫的压头可以根据工件的厚度、夹紧行程需求调整伸出长度，适配不同尺寸规格的工件装夹，压头端面的缓冲垫既能避免刚性接触刮伤工件表面，也能在夹紧时提供足够的摩擦力，防止工件受侧向力时出现滑移。整体结构的运动副都做了耐磨处理，铰接位置采用销轴配合衬套的结构，长期反复使用也不会出现明显的旷量，能长时间保持夹紧精度，在非标自动化设备的上下料工位、小型零件的铣削钻孔加工定位、电子产品装配线的工件固定、五金件焊接时的对位压紧等场景下，这类推夹都是非常实用的标准夹紧元件，结构紧凑不占用过多工装空间，操作逻辑简单，一线操作人员不需要额外培训就能快速上手使用。
