机加工用多孔定位托盘夹具结构设计

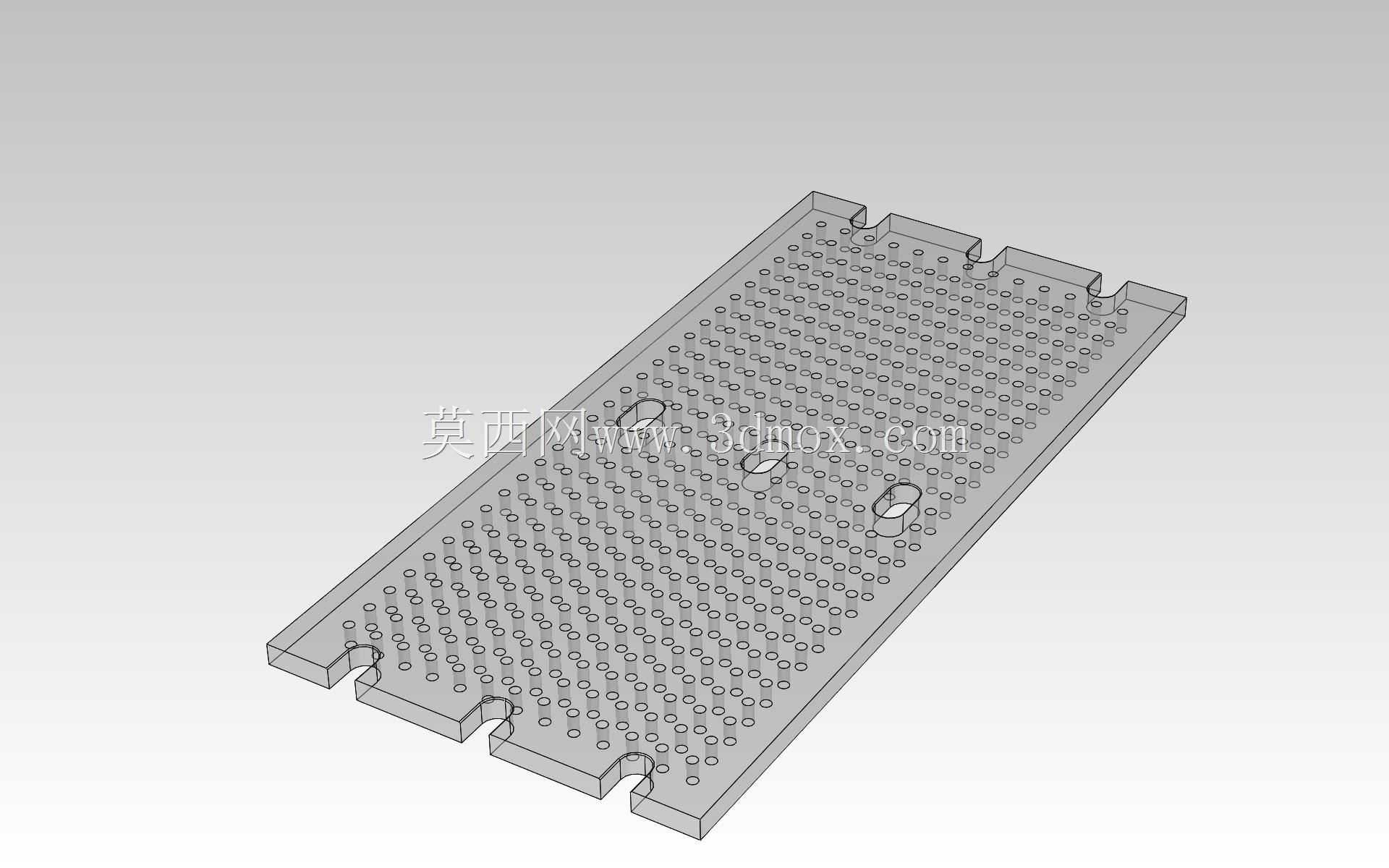

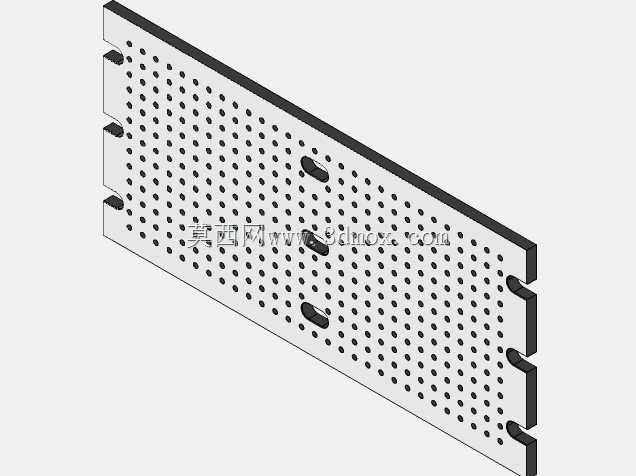

在精密机加工的量产工序场景中，小型异形零件的装夹效率与定位一致性，直接决定了单批次加工的良率与节拍，这类多孔结构的托盘夹具，正是为适配多工位同步加工需求开发的专用装夹载体。不同于常规平口钳、专用卡盘的单点装夹逻辑，该托盘夹具采用整面阵列孔位的布局思路，可同时在单块托盘上完成数十个小型零件的定位装夹，配合加工中心的工作台快换接口，能够实现离线装夹、在线加工的无缝切换，大幅压缩设备停机等待的装夹辅助时间。从结构设计逻辑来看，托盘本体采用平直矩形板状构型，整体厚度均匀，底面加工有与机床工作台T型槽匹配的定位卡口，安装时可直接嵌入工作台的定位槽内，无需反复打表找正，重复定位精度可控制在0.02mm以内，完全满足常规铣削、钻削工序的精度要求。盘面的阵列孔采用等间距排布，孔位公差严格匹配标准定位销的尺寸公差，可根据待加工零件的外形轮廓，灵活选择对应位置的孔位安装定位销与快速夹钳，无需针对单一零件定制专属夹具，大幅降低多品种小批量加工的工装制作成本。托盘侧边设计有对称的缺口结构，一方面是为了适配快换托盘的抓取卡口，方便机械手完成托盘的自动上下料转运，另一方面也可作为装夹时的基准靠面，配合侧边的定位挡块实现托盘的快速就位。可选的安装孔位适配8-32规格的螺钉，可根据装夹力需求选择不同数量的紧固点，加工铝件、亚克力等软质材料零件时，可减少紧固点数量避免零件受压变形，加工中密度纤维板等非金属零件时，可增加紧固点提升装夹稳定性，避免高速切削时零件出现位移。盘面的密集孔位同时兼具排屑功能，加工过程中产生的切屑可通过孔位落入工作台下方的排屑槽，不会在托盘表面积聚刮伤零件已加工表面，也减少了人工清理切屑的频次。在实际生产应用中，这类托盘夹具常配套用于立式加工中心、小型精雕机的批量零件加工，尤其适配电子五金小件、精密非金属结构件的多工位加工场景，可根据加工零件的尺寸调整单次装夹的零件数量，单块托盘最大可同时装夹数十个小型零件，配合机床的自动换刀功能可实现长时间无人值守加工。设计时充分考虑了不同材质的加工需求，托盘本体可根据加工场景选择铝合金、亚克力或中密度纤维板制作，铝合金材质的托盘耐磨性好、重复使用寿命长，适合大批量钢制、铝制零件的长期加工使用；亚克力材质的托盘不会刮伤零件表面，适合外观要求高的有色金属零件加工；中密度纤维板材质的托盘成本低廉，适合非金属零件的小批量快速打样场景，不同材质的托盘安装接口完全统一，可在同一台机床上快速互换使用，无需调整设备的装夹参数。
