可调式手持钢锯结构三维设计

这款手动钢锯的结构设计，核心围绕现场维修、五金加工、装配作业中的小尺寸金属工件锯切需求展开，区别于固定式传统钢锯，其结构在锯条张紧、握持手感、锯切导向三个维度做了针对性优化。从实际应用场景来看，这类手锯多用于机修车间零散工件下料、水电安装现场管材切割、模具维修工位的边角修整，不需要外接动力源，单人即可操作，对作业场地没有特殊要求，狭窄空间内的锯切作业适配性远高于电动切割设备。

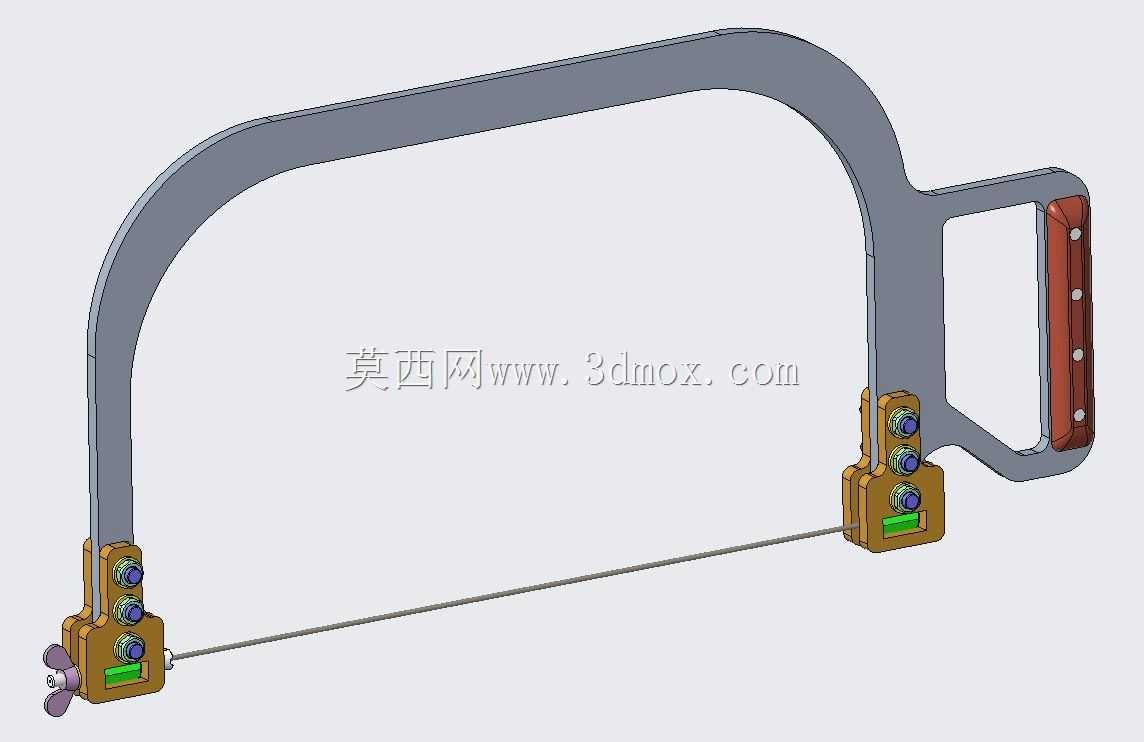

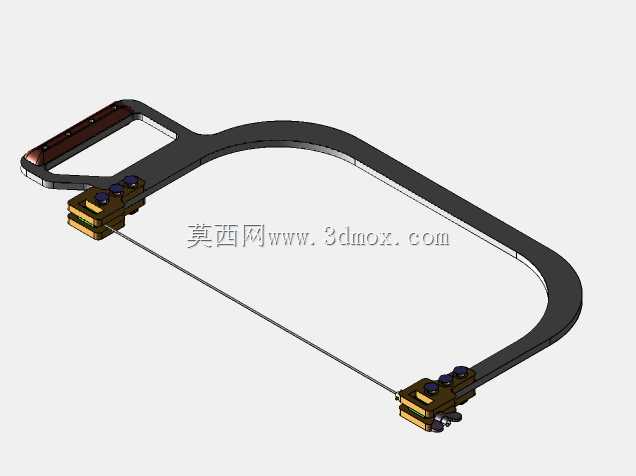

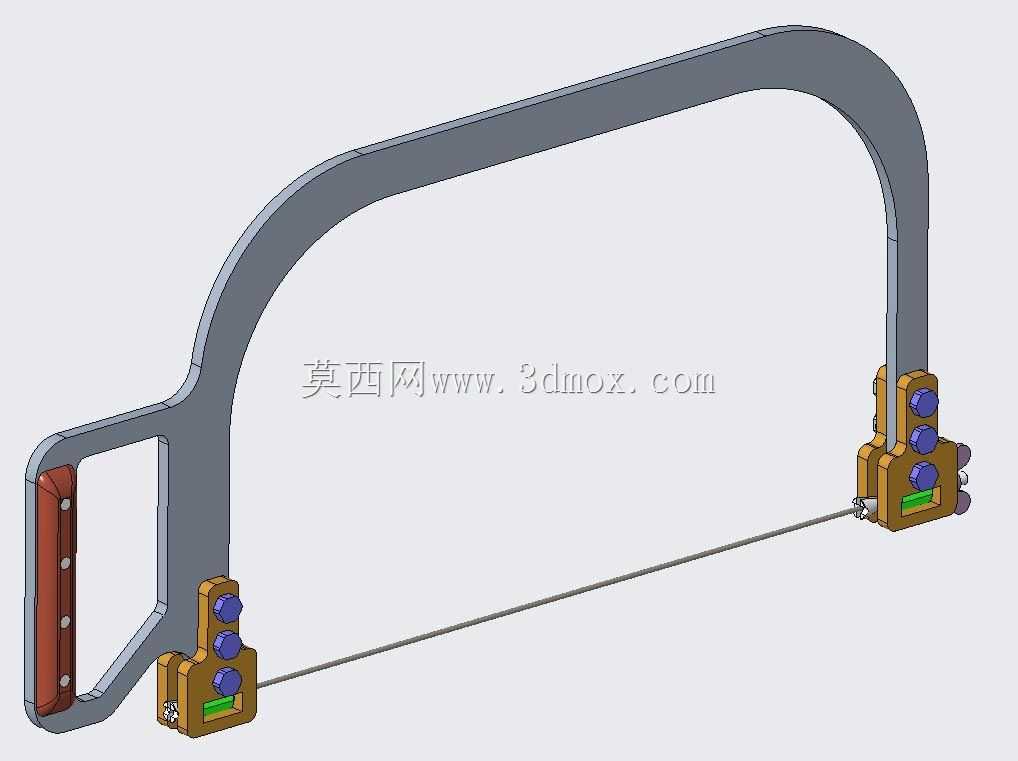

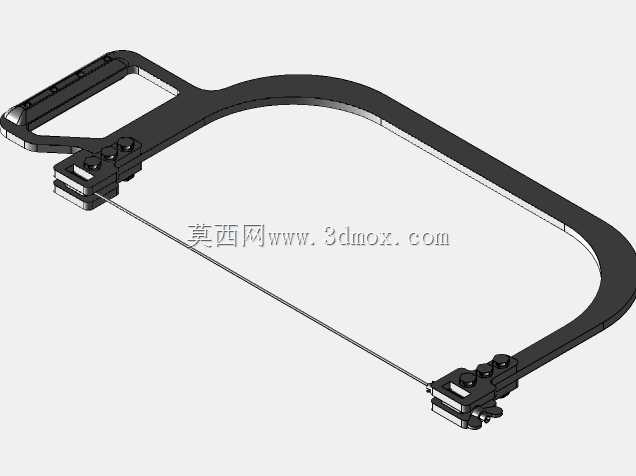

结构设计上，弧形锯弓主体采用一体化弯制成型思路，规避了多段拼接带来的结构刚性不足问题，锯弓截面做了等强度优化，在保证整体抗弯折能力的前提下，尽可能降低整体自重，减少长时间握持的操作疲劳。握持手柄采用框式镂空结构，贴合人手握持的掌型弧度，手柄与锯弓的连接位置做了应力分散过渡，避免锯切受力时连接位置出现应力集中断裂。两端的锯条夹持座是整个结构的设计核心，每个夹持座设置多组锁紧螺钉，可适配不同宽度、厚度的标准手用锯条，同时夹持座内置张紧调节结构，通过端部的调节旋钮即可微调锯条张紧力，不需要额外借助扳手类工具，锯条安装后可保证锯条平面与锯弓基准面平行，避免锯切过程中出现锯条跑偏、断条问题。

从安装边界与尺寸适配来看，锯弓的内空跨度适配标准长度手用锯条，整体外轮廓尺寸控制在单手握持可操作的合理区间，锯条安装后，锯条与手柄握持中心的距离做了优化，锯切时施力方向可自然沿锯条切线方向传递，减少不必要的分力损耗。夹持座上设置的导向凸台，可在锯切平面类工件时贴靠工件基准面，为新手操作者提供锯切导向，降低锯缝歪斜的概率。整体结构没有多余的冗余设计，所有零部件均为常见机加工可实现的结构，不需要特殊加工工艺，量产时的工艺性较好，装配流程简单，后期使用中易损件仅为锯条，维护成本极低。针对锯切过程中的排屑问题，锯条安装位置与锯弓之间预留了足够的排屑空间，不会出现切屑卡滞在锯弓与锯条之间的问题，连续锯切作业的流畅性有充足保障。
