机加工用重型台虎钳夹持结构设计

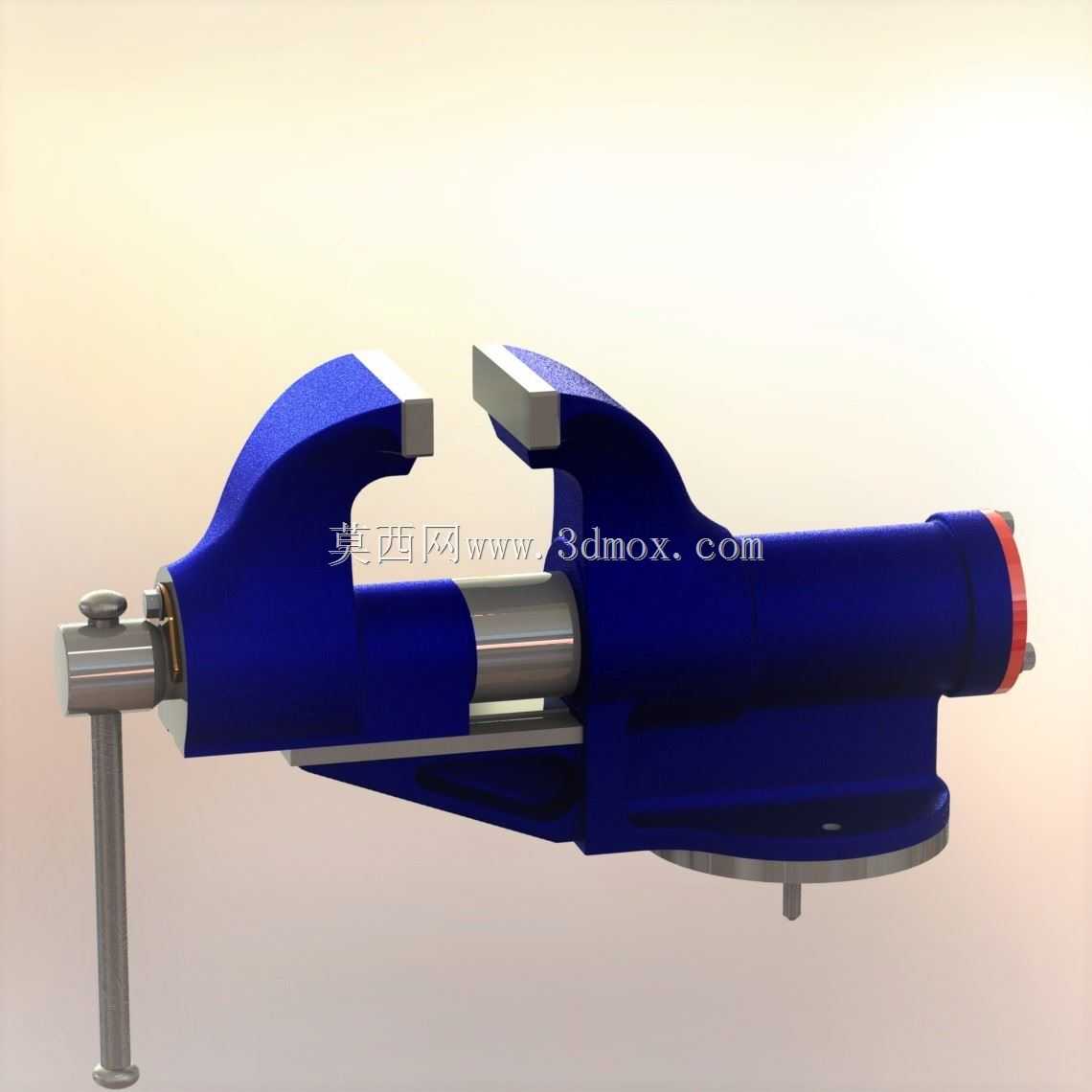

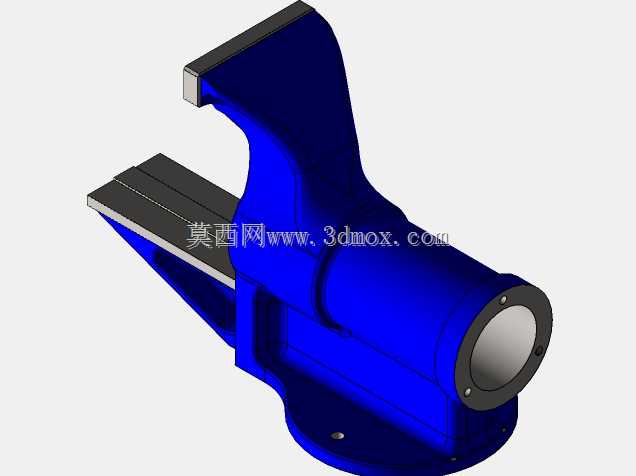

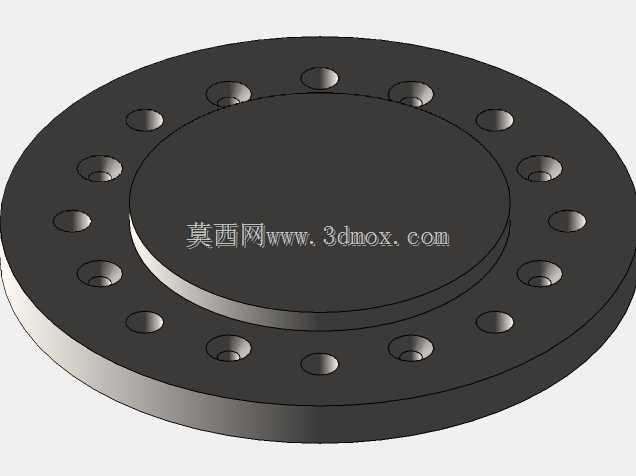

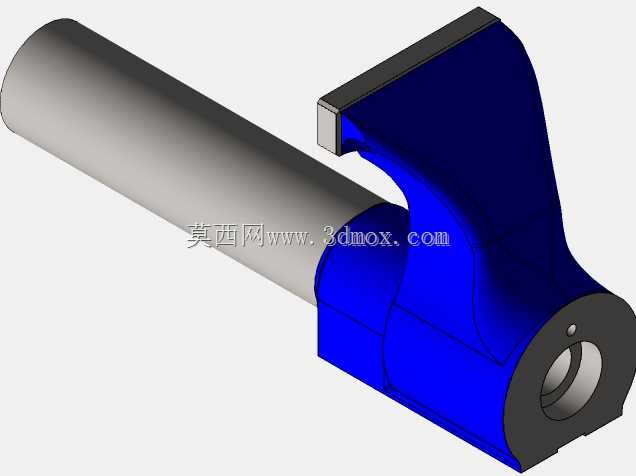

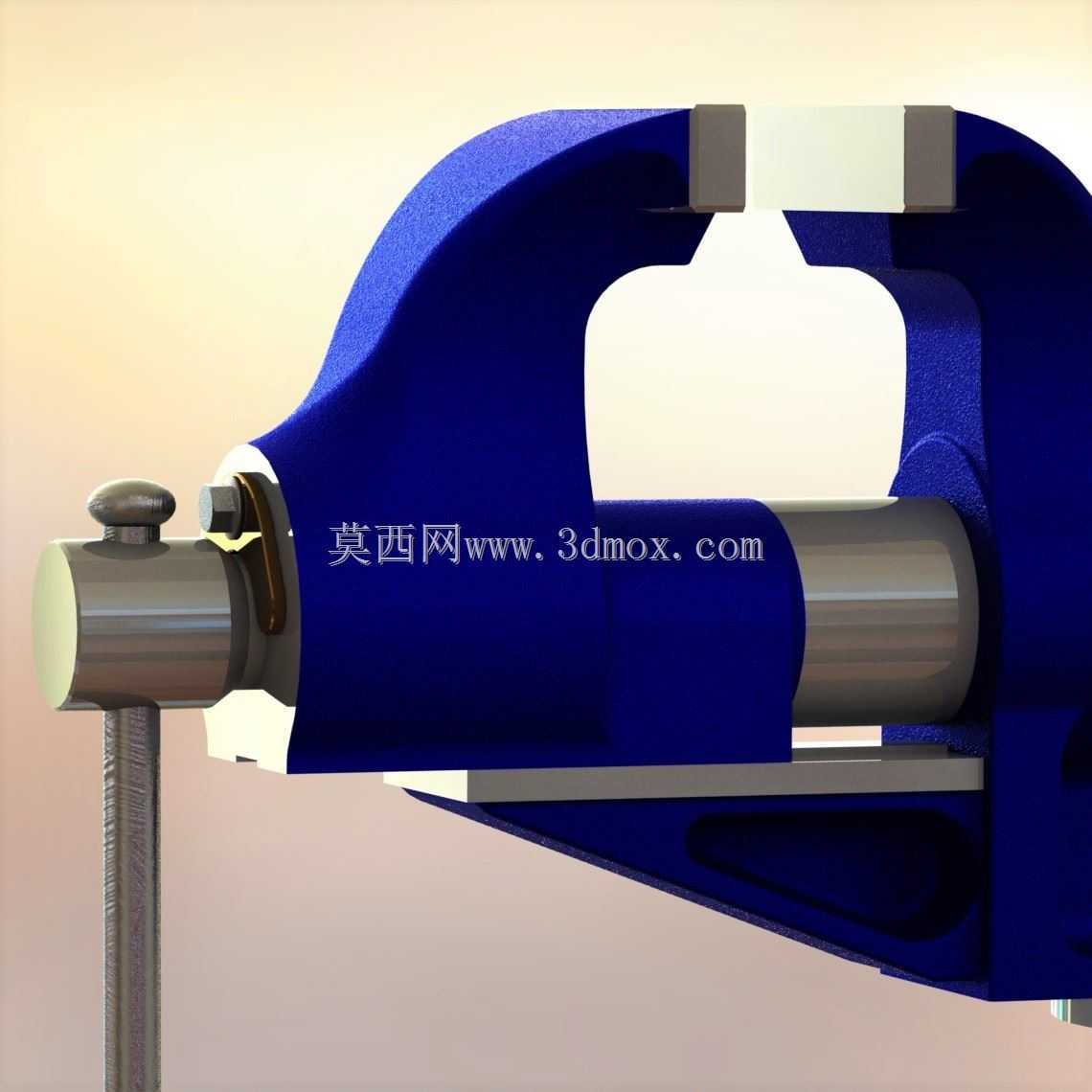

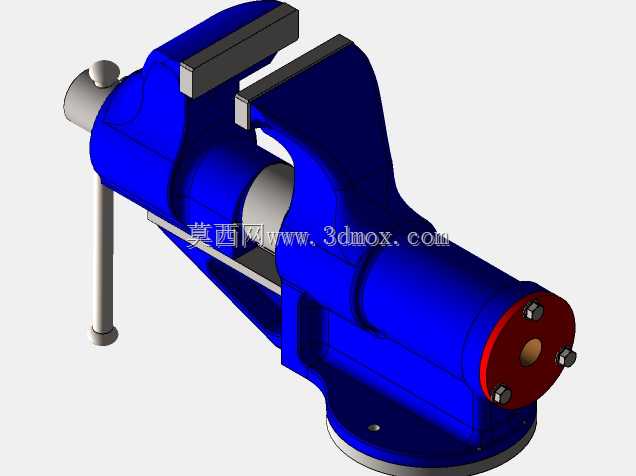

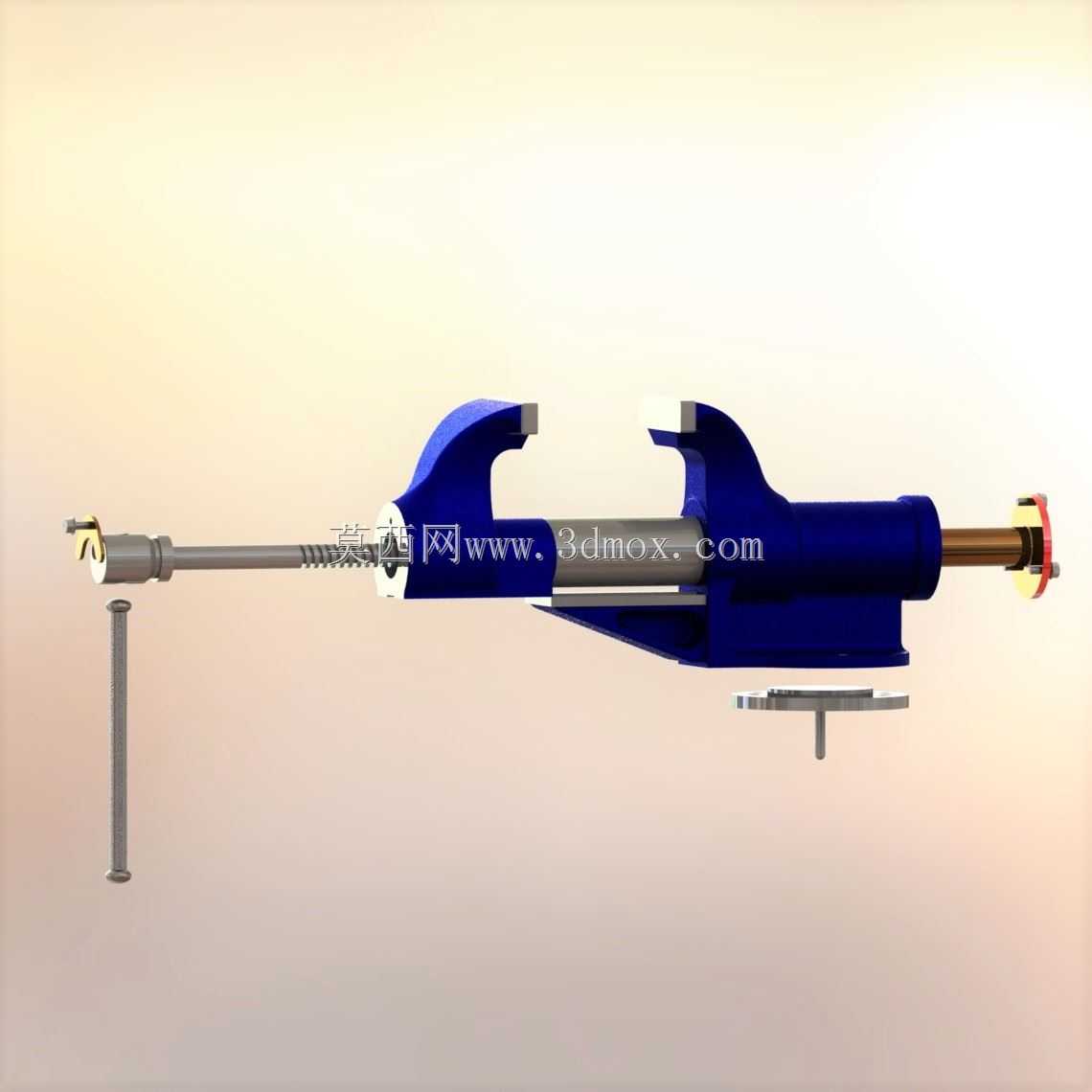

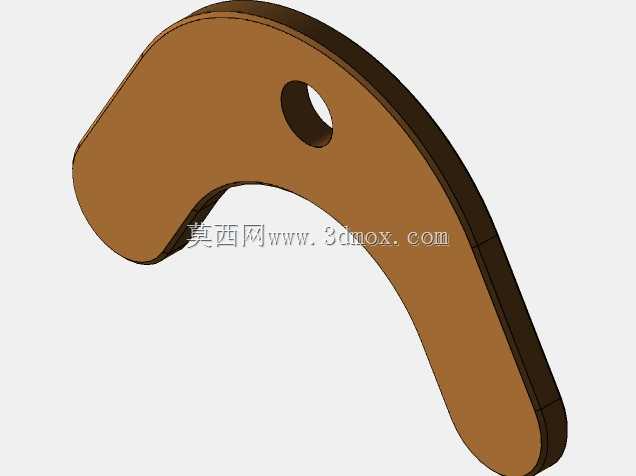

在常规机加工车间的钳工工位、小型零件铣削装夹、工件打磨去毛刺、装配对位等场景中，台虎钳是工位上使用频率最高的基础夹持工装，其结构可靠性直接影响单件加工的装夹效率与操作安全性。这款台虎钳采用整体铸钢钳身设计，弧形的钳体背部结构并非单纯的外观造型，而是通过应力分布优化，在夹持大扭矩工件时将钳口受力均匀传导至整个安装底座区域，避免长期重载使用后钳身出现应力开裂的问题。从结构设计逻辑来看，活动钳身的丝杠传动副采用了隐藏式防护结构，丝杠外露段加装了防尘挡圈，能够阻挡加工过程中产生的金属切屑、打磨粉尘进入传动螺纹间隙，减少日常维护的润滑频次，同时避免铁屑卡滞导致的丝杠转动卡涩问题。钳口部位采用可更换式硬质钳口板设计，钳口板表面加工有交叉防滑齿纹，针对不同材质的工件可以更换对应硬度的钳口板，比如夹持软质有色金属工件时可更换铜质钳口垫，避免夹伤工件已加工表面；夹持毛坯锻件时则使用淬火钢制钳口板，保证足够的咬合力防止工件夹持过程中滑脱。固定钳身与活动钳身的配合导轨采用了宽面燕尾结构，相比窄导轨设计，其配合间隙更小，夹持工件时活动钳身不会出现上下翘动的偏差，保证上下钳口的平行度误差控制在极小范围内，装夹薄壁工件时不会因为钳口偏斜导致工件夹装变形。安装底座部分预留了四个螺栓固定孔位，可直接固定在标准钳工工作台的台面上，也可搭配回转底座实现360度角度调整，适配不同角度的加工操作需求。丝杠端部的操作手柄采用了防滑滚花设计，操作人员施加夹紧力时不会出现打滑问题，手柄端部的限位挡销可以防止手柄在转动过程中从丝杠端脱出。整体结构没有多余的冗余设计，所有曲面过渡都做了圆角处理，避免工位操作时尖锐棱角造成的磕碰伤害，钳身表面的喷塑层不仅起到防锈作用，也能减少加工过程中切削液对钳身基体的腐蚀。在实际使用场景中，这类虎钳除了常规的钳工装配、零件修配作业外，也可搭配小型台钻、轻型铣床使用，夹持尺寸在其开口范围内的中小型零件，其夹紧力能够满足轻负荷铣削、钻孔作业的装夹要求，不会因为切削力作用导致工件移位。设计过程中针对钳身的受力薄弱点做了加厚处理，尤其是钳口与钳身连接的根部位置，通过加大过渡圆角分散应力，避免长期满负荷夹持后出现根部断裂的问题，活动钳身的行程限位结构可以防止丝杠转动超程导致活动钳身从导轨上脱落，提升设备使用的安全性。
