平底锅冲压切割用冲床盘结构设计

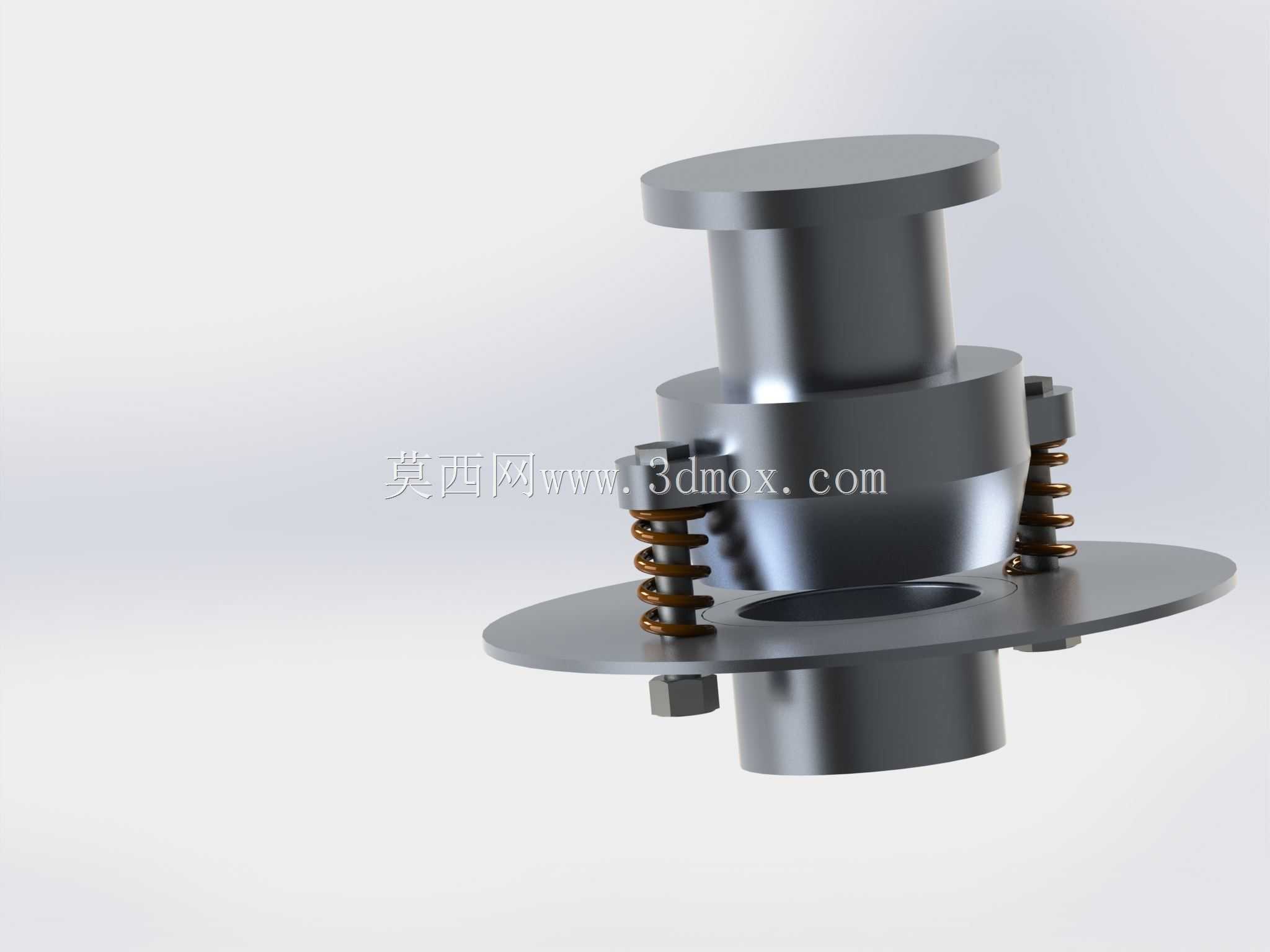

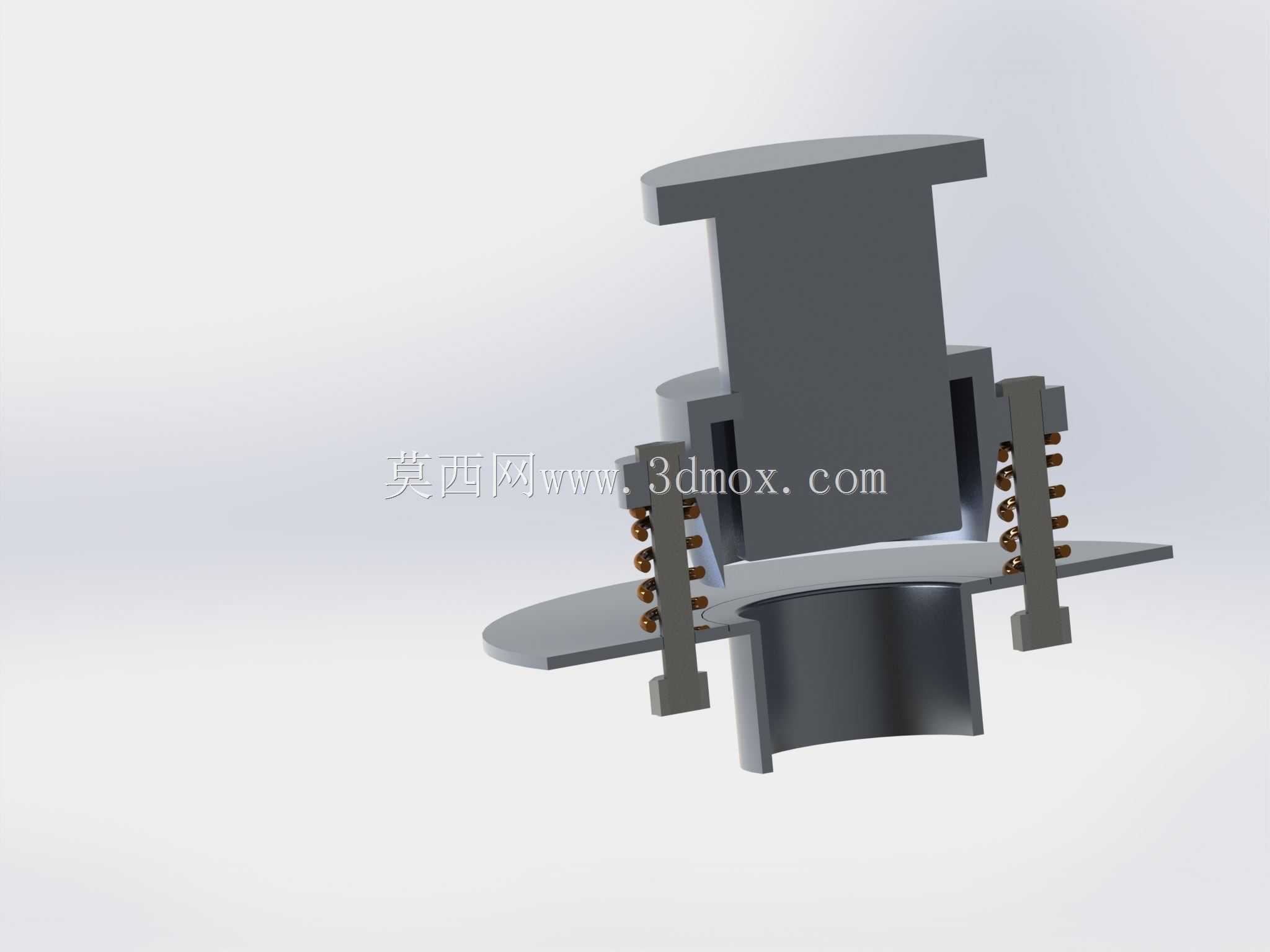

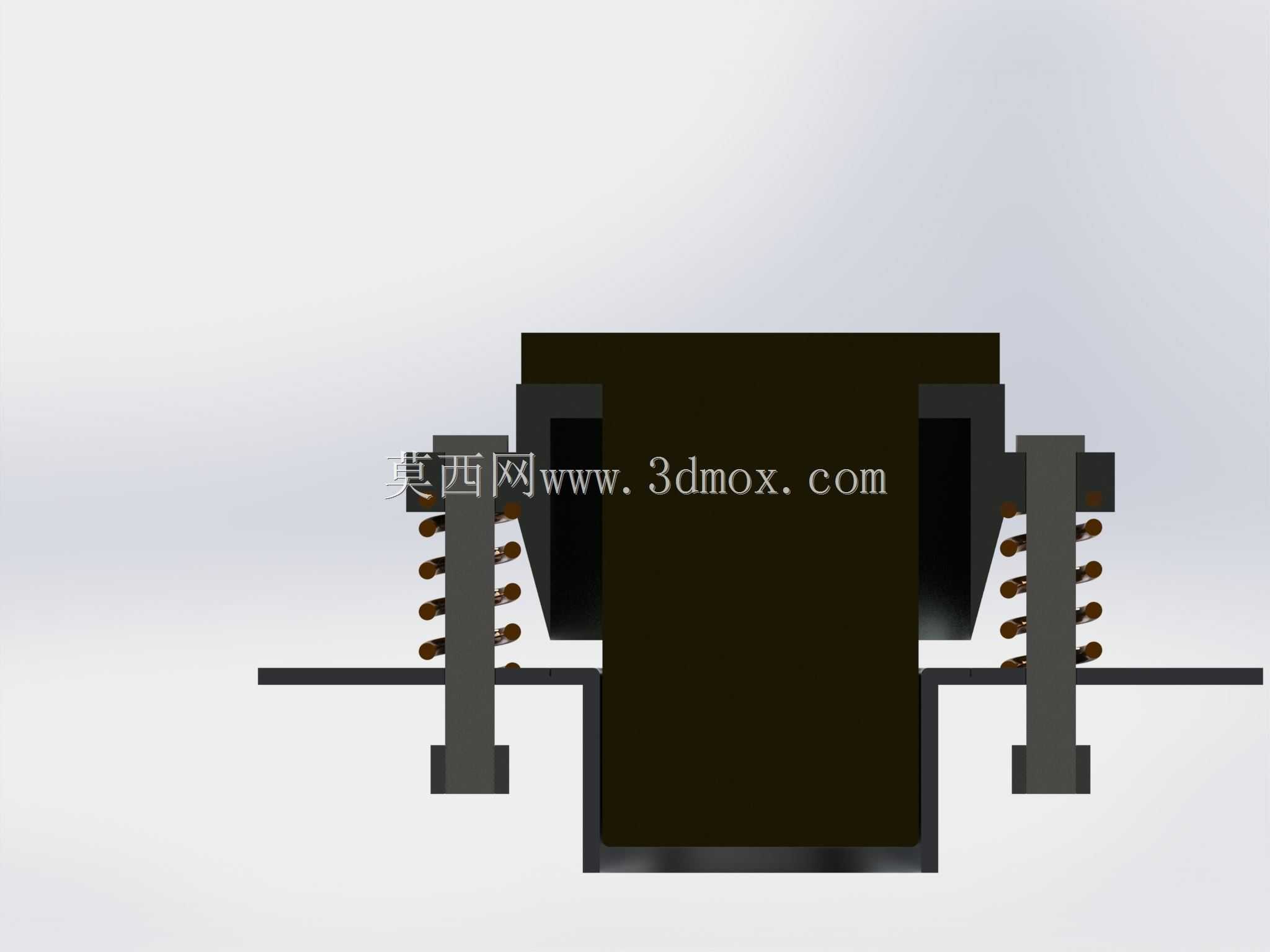

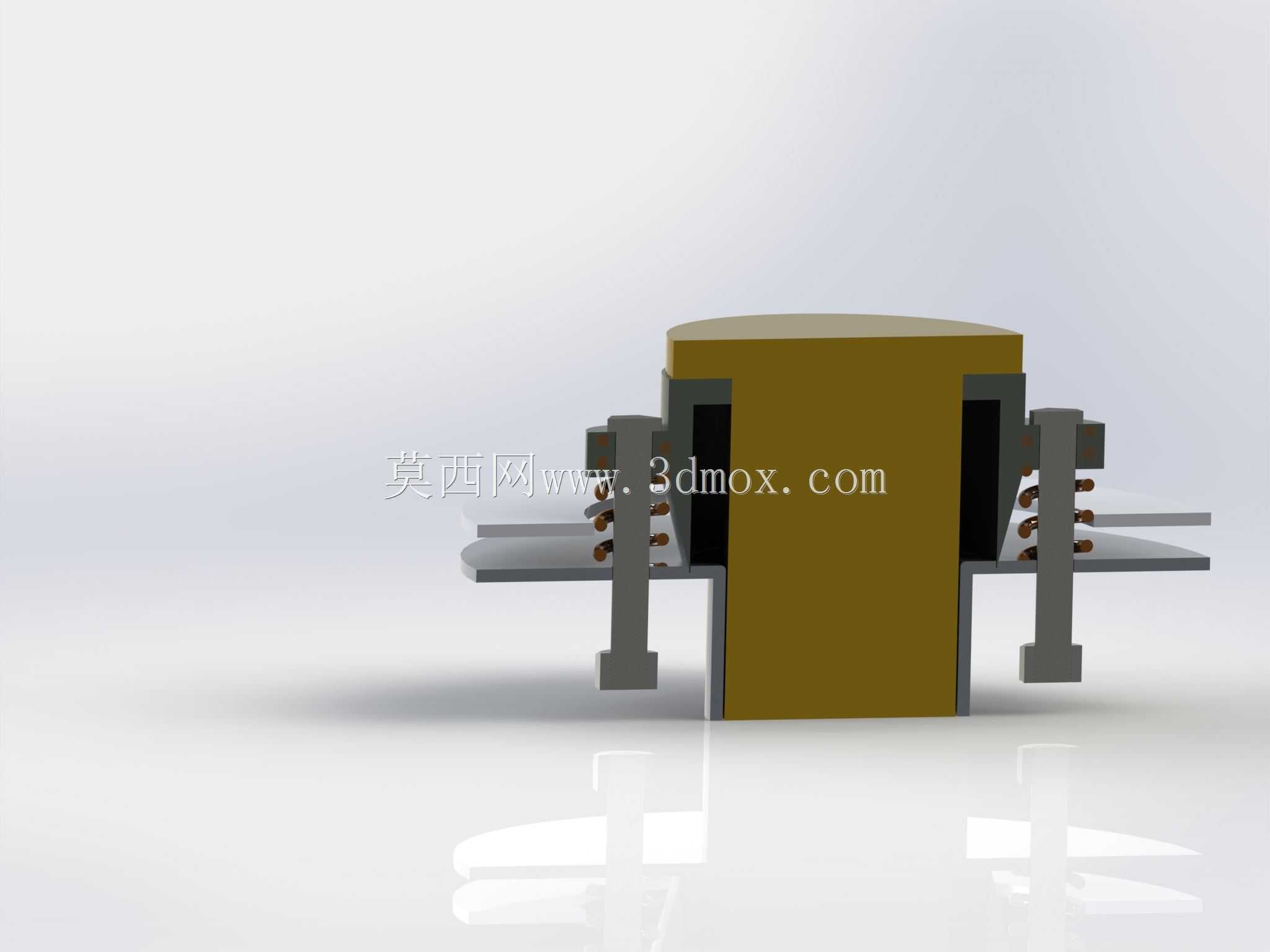

这套冲床盘组件是针对平底锅类薄壁金属炊具的冲压、切边工序开发的配套工装，直接适配开式可倾压力机的滑块安装端面，在厨具冲压生产线的成型后切边、平底压合工位承担核心执行功能。日常生产中，平底锅经前序拉伸工序成型后，会通过输送带移送至该工位，冲床盘随滑块下行时，首先依靠周向均布的弹簧缓冲组件接触锅体法兰边，避免刚性冲击导致的薄壁件变形，待弹簧预压到位后，中部的主压合块贴合锅底平面，配合下模完成锅底平面度校准，同时外缘的切边刃口同步冲切拉伸工序遗留的多余毛边，一次行程即可完成压平、切边两道工序，减少工件二次装夹带来的定位误差。

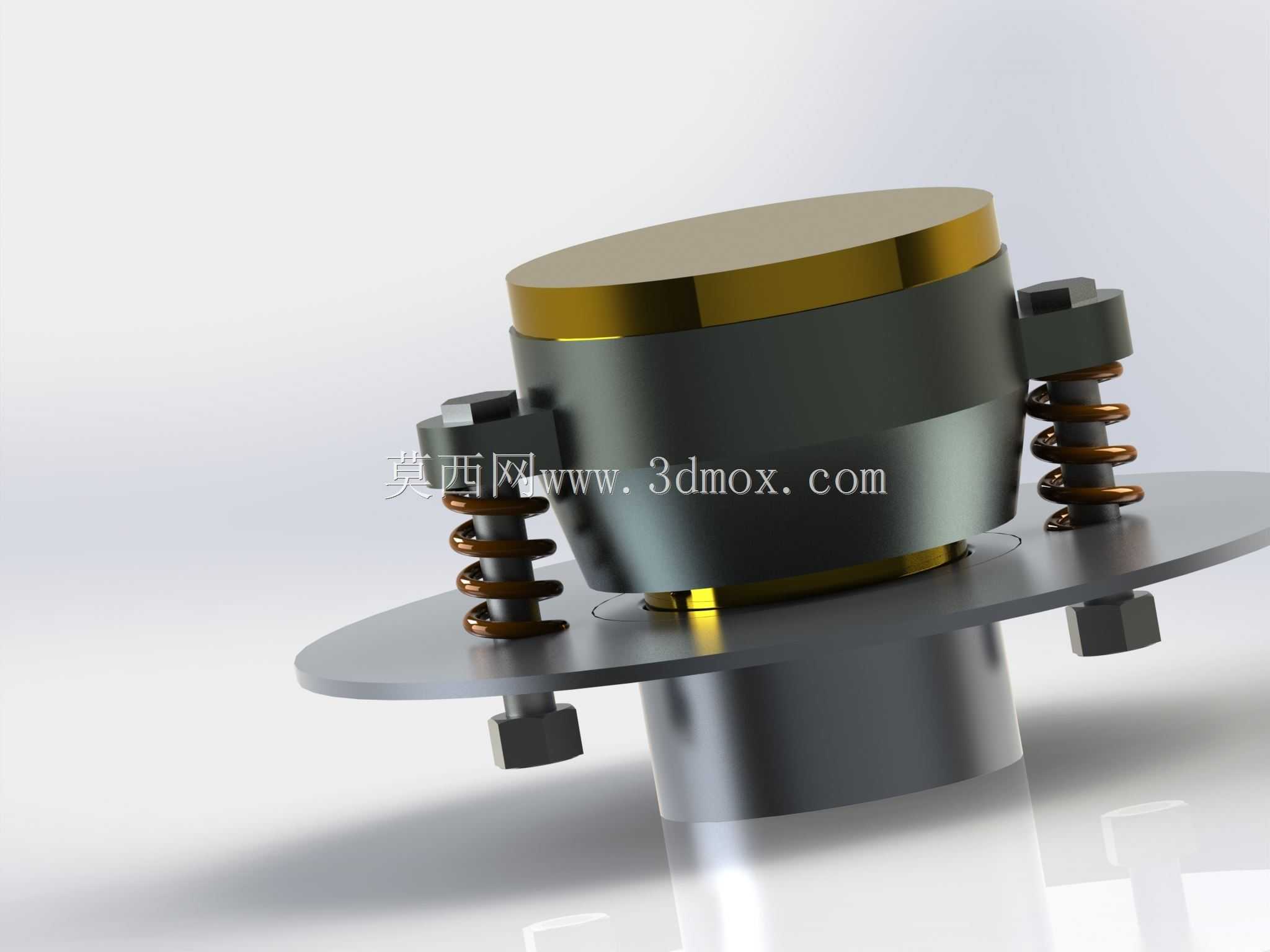

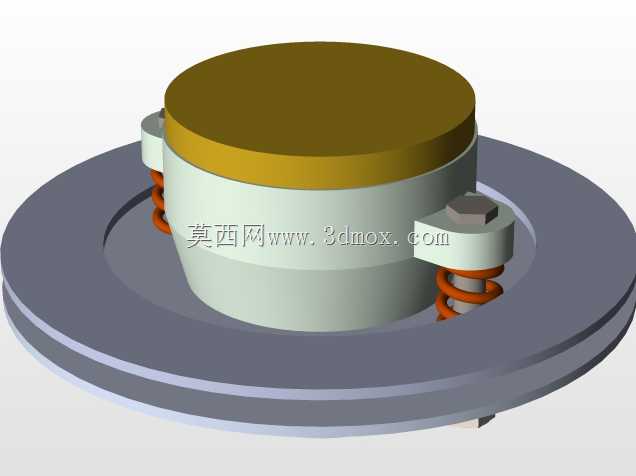

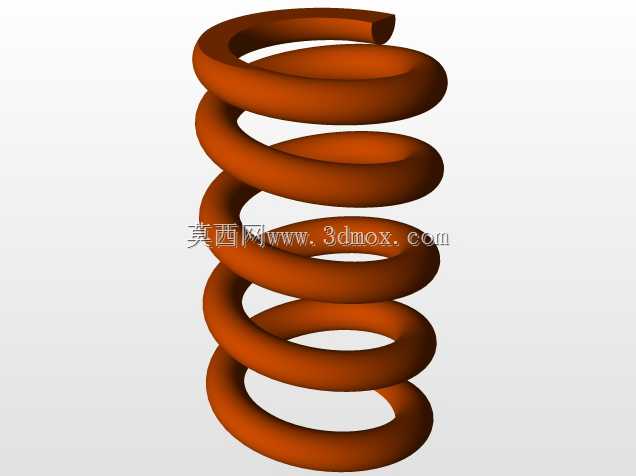

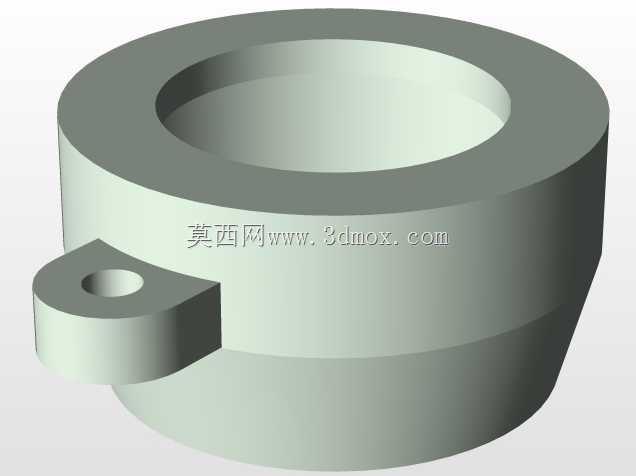

从结构设计逻辑来看，组件采用分体式装配思路，中部主压块采用调质合金钢材质，端面做镜面抛光处理，避免压合过程中在锅底留下压痕，影响炊具成品的外观质量；周向布置的三组弹簧导向螺栓组件，弹簧刚度经过反复校核，既能在下行初始阶段提供足够的预压紧力防止工件窜动，又能在滑块回程时提供足够的复位弹力，带动压块快速脱离工件，避免带料问题。底部的安装法兰采用标准螺栓孔位布局，可直接适配多数通用压力机的滑块安装尺寸，无需额外加工过渡连接板，降低产线改造成本。

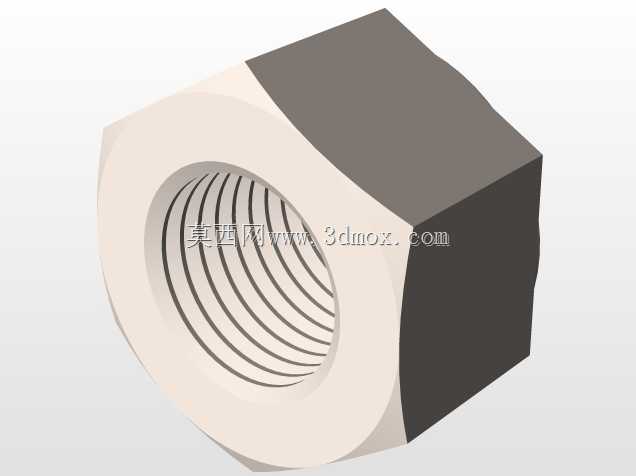

安装边界方面，法兰盘外径控制在220mm，均布的6个M12安装螺栓孔中心圆直径为180mm，主压块行程为40mm，弹簧预压缩量设置为8mm，整套组件闭合高度为165mm，适配公称力100吨及以下的开式压力机安装使用。实际投产验证中，该结构可适配0.8-2mm厚度的304不锈钢、冷轧铁板材质的平底锅加工，压合后的锅底平面度可控制在0.1mm以内，切边毛刺高度小于0.05mm，无需后续人工打磨工序，单工位生产节拍可达12件/分钟，相比传统一体式冲头结构，工件不良率可降低60%以上，弹簧组件的易拆设计也方便后期维护更换，无需整体拆卸工装即可完成弹簧、导向螺栓的备件更换，减少产线停机维护时间。
