偏置式曲柄滑块传动机构教学演示结构

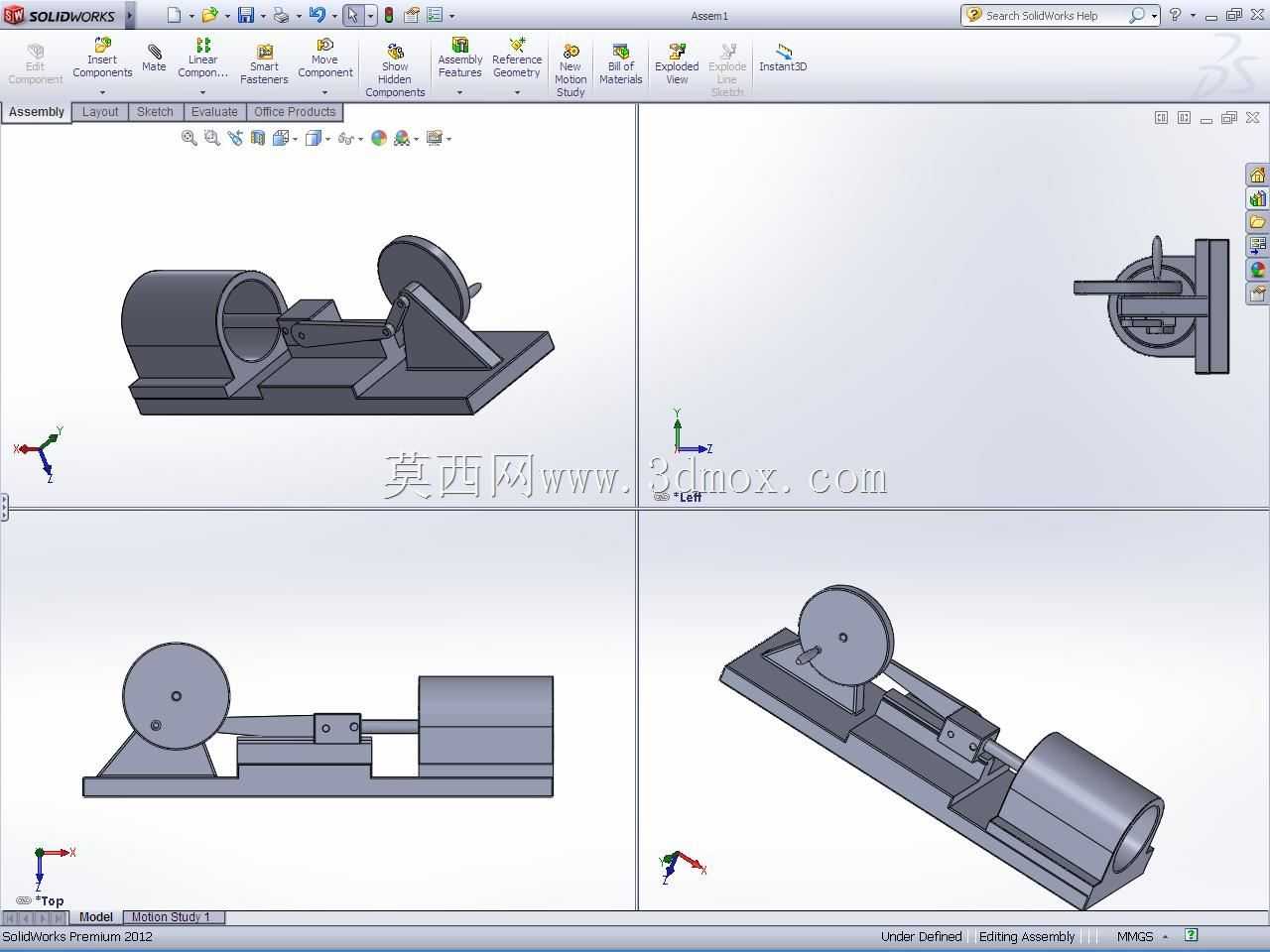

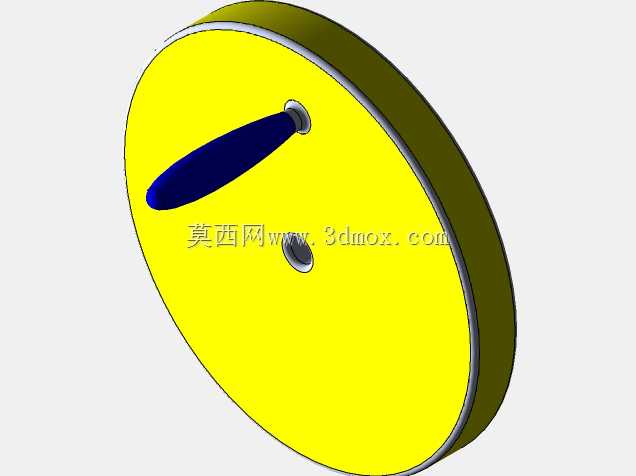

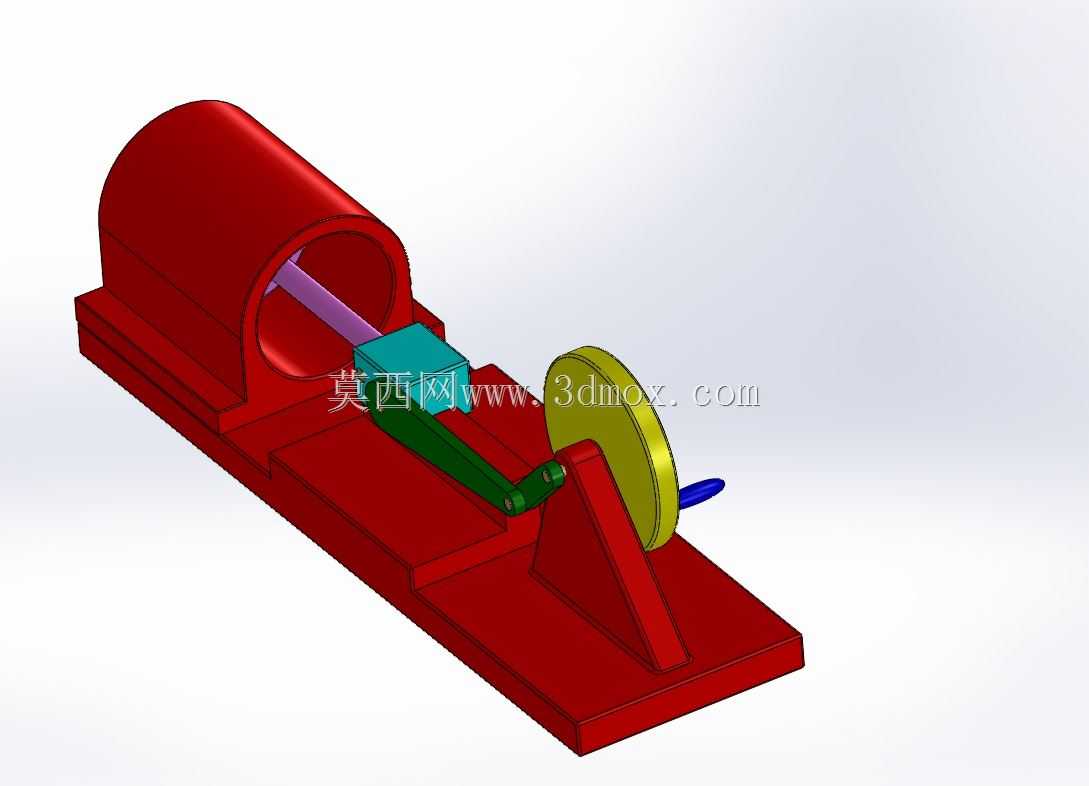

这套曲柄滑块结构在设计时优先考虑了运动演示的直观性，整体采用卧式安装布局，底座为一体式矩形安装板，所有运动部件均集成在底座上方，安装时仅需通过底座四角的预留孔位完成固定，无需额外搭建支撑结构，整体安装边界规整，可直接放置在实验台或装配工位上使用。从功能实现来看，这套结构核心是完成旋转运动到直线往复运动的转换，输入端的带手摇柄的圆盘作为曲柄构件，转动手摇柄即可带动曲柄做整周回转，通过铰接的连杆将动力传递给滑块部分，滑块被限制在半开式的圆筒导轨内做往复直线运动，运动过程中连杆与曲柄、滑块的铰接处均做了间隙适配，避免运动卡滞，同时导轨的内壁做了光滑处理，降低滑块往复运动的摩擦阻力。在实际工业场景中，这类曲柄滑块结构的应用覆盖范围极广，小型冲床的冲压执行端、往复式给料机的推料机构、空压机的活塞传动端、内燃机的动力转换单元，核心传动逻辑都基于这套原理演化而来，不同场景下会根据负载大小调整曲柄半径、连杆长度以及滑块的截面尺寸，这套演示结构的尺寸比例按照教学演示场景做了适配，各部件的运动行程清晰可见，能直观展示曲柄存在的条件、急回特性的产生原理，以及死点位置的出现时机。设计过程中特意将各铰接点的连接结构做了外露处理，没有做全包覆的外壳遮挡，方便观察运动过程中各构件的相对位置变化，支撑曲柄轴的立式支座与底座采用刚性连接，保证曲柄转动时的支撑刚度，避免高速转动时出现晃动，滑块与导轨的配合间隙控制在合理范围，既不会因为间隙过大出现运动窜动，也不会因为间隙过小导致运动卡涩。在做同类型结构的设计选型时，可参考这套结构的构件比例，根据实际需要的滑块行程确定曲柄的回转半径，再根据传动角的要求匹配对应的连杆长度，同时要注意滑块的运动方向与曲柄回转中心的偏置距离，偏置式结构相比对心式结构能获得更明显的急回特性，适合需要快退动作的工作场景，而对心结构则更适合受力均匀、无急回需求的传动场景。这套结构的各零件拆分逻辑清晰，没有复杂的异形曲面，加工时可采用常规的铣削、钻削工艺完成，适合作为机械原理课程的实操拆装教具，也可作为非标设备中同类传动结构的设计参考模板，帮助设计人员快速验证运动轨迹是否符合工位要求，提前排查运动干涉问题。
