风机配套通风防护过滤一体风罩结构

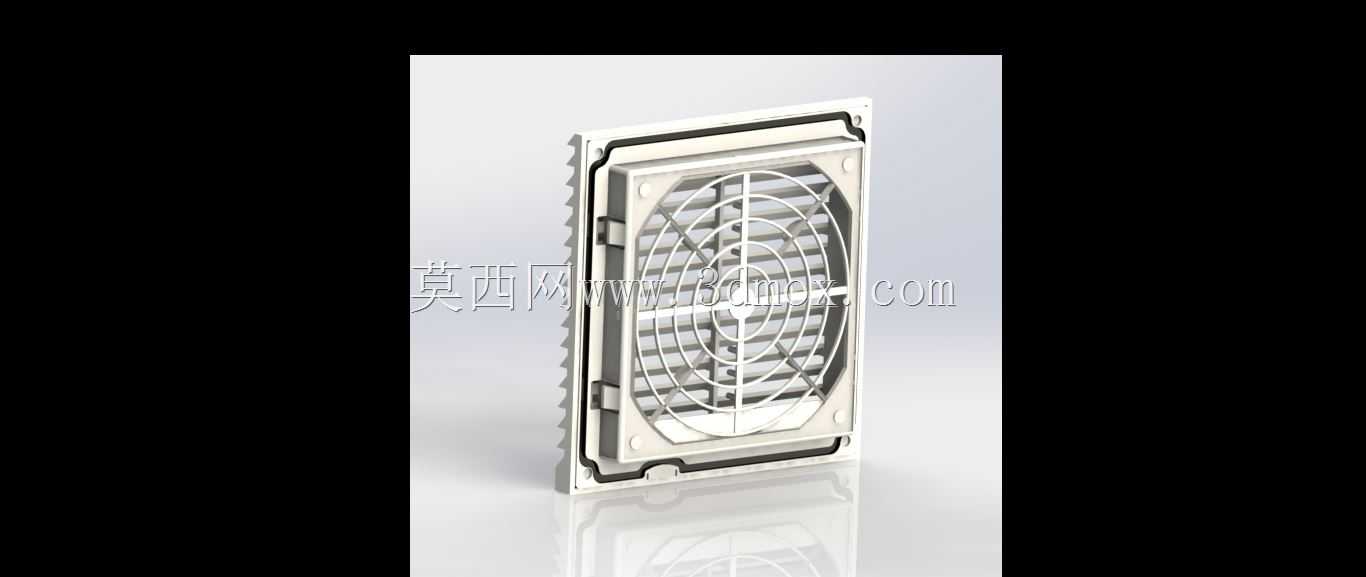

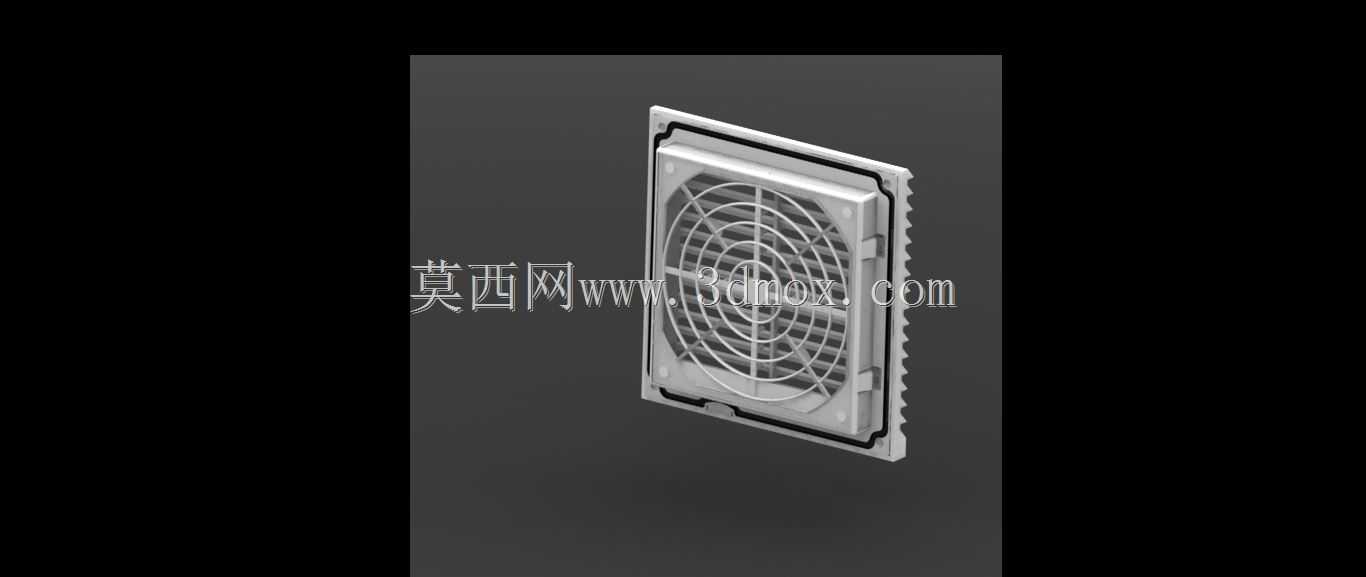

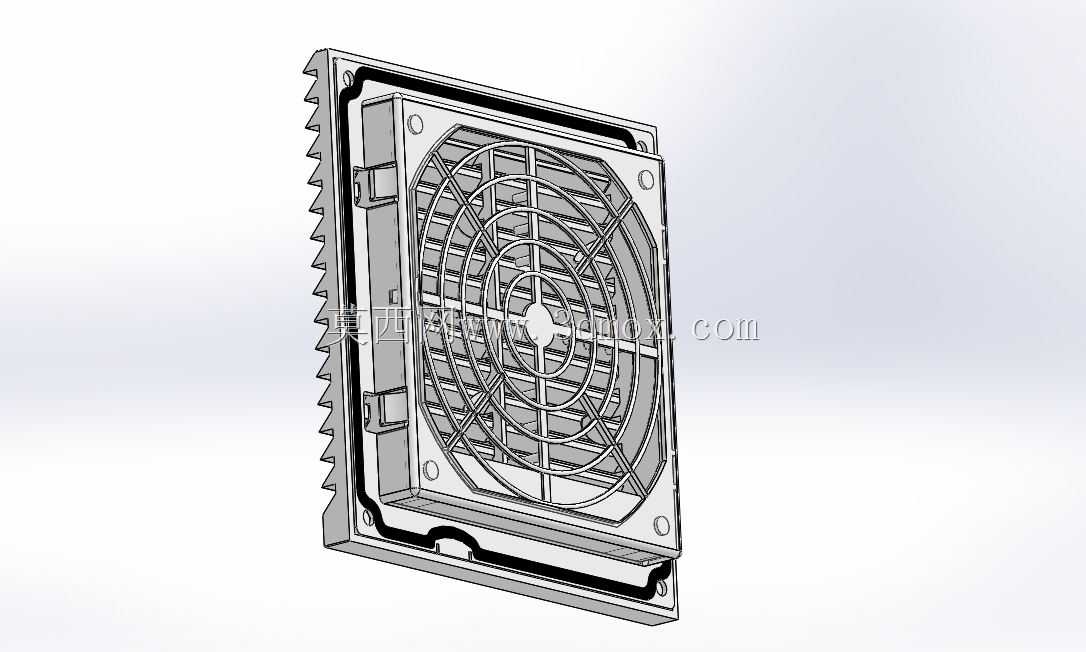

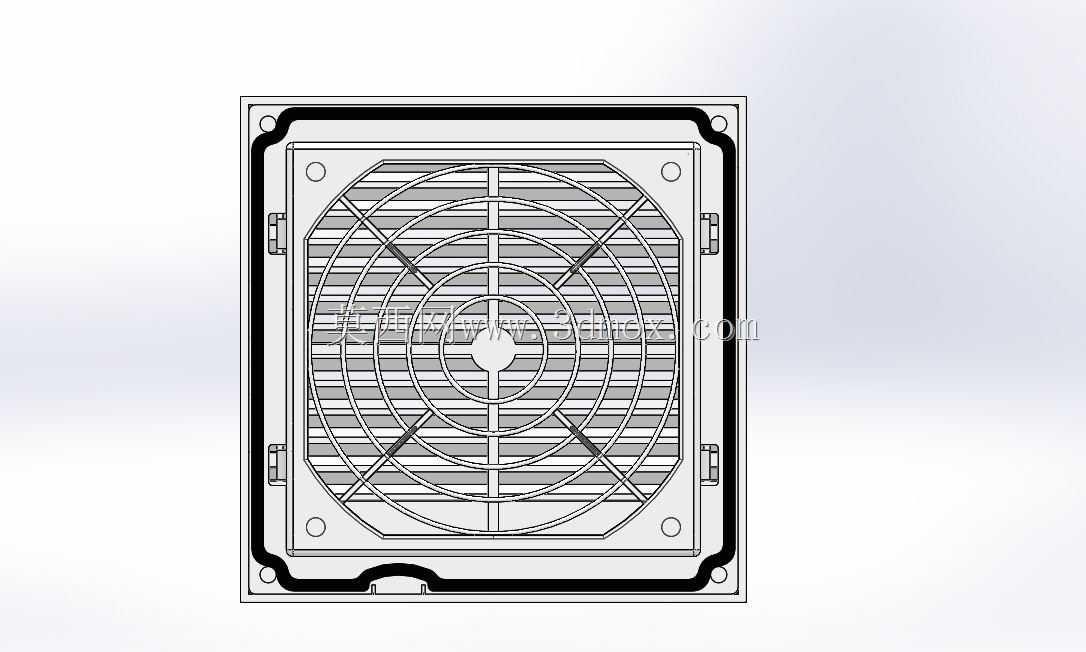

　　在工业电控柜、小型工业设备、通讯基站机柜的散热通风场景中，这类带过滤功能的风机风罩是保障设备内部散热稳定、同时阻挡外界粉尘杂物进入腔体的核心配套部件。日常设备运行时，内部功率元件持续产生热量，需要通过轴流风机形成内外空气对流带走热量，而裸露的风机扇叶不仅存在人员误触的机械安全隐患，外界环境中的浮尘、纤维碎屑、小型飞虫也会顺着通风路径进入设备内部，长期堆积会造成电路板积灰、散热通道堵塞，甚至引发元件短路故障，这类集成防护与过滤功能的风罩正是为解决这一实际工程问题设计。从结构设计逻辑来看，风罩整体采用方形嵌装结构，正面格栅采用同心圆环加径向加强筋的布局，这种结构并非随意设计：同心环的排布间距经过考量，既不会因为格栅过密增大风阻、

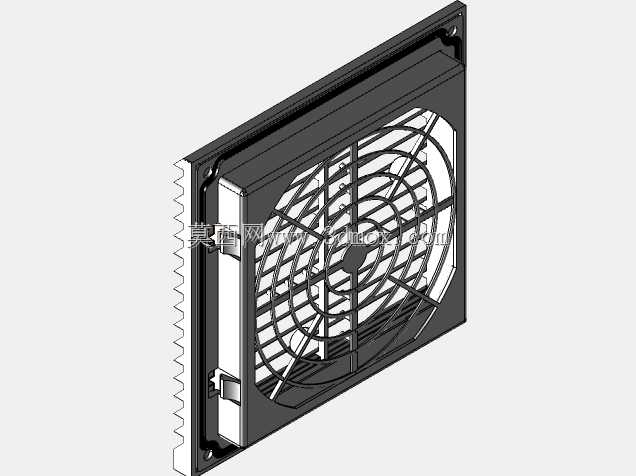

　　降低通风散热效率，也不会因为间隙过大失去对扇叶的防护作用，径向加强筋则提升了格栅整体的抗形变能力，避免安装或日常维护时外力按压造成格栅变形触碰内部扇叶。风罩与风机贴合的一侧预留了过滤棉的安装卡槽，过滤棉可直接嵌入卡槽固定，无需额外粘接或紧固件固定，日常维护时只需拆下风罩即可更换过滤棉，操作十分便捷。风罩侧边设计有带卡扣的安装边，对应12x12规格的标准轴流风机安装尺寸，过滤部分适配15x15的机柜开孔边界，安装时无需额外制作转接件，直接将风罩对准机柜外侧的通风开孔卡入，再配合风机从内侧锁紧即可完成固定，安装公差控制在合理范围，既不会因为间隙过大造成安装松动，也不会因为尺寸过盈导致装配困难。在实际选型应用中，

　　这类风罩多用于对防尘有一定要求的室内工业设备场景，比如车间内的PLC控制柜、小型自动化设备的电控腔体、壁挂式工业电源箱体等，格栅的流线型边缘设计可以引导气流均匀通过，减少气流穿过格栅时产生的湍流噪音，相比普通平面网格风罩，运行时的通风噪音有明显降低。风罩的边框做了加厚处理，长期使用不会因为温度变化出现翘曲变形，与机柜表面贴合紧密，避免未经过滤的空气从边框缝隙进入腔体，保证所有进入设备内部的空气都经过过滤层拦截，在保障散热风量的前提下，有效延长设备内部元件的维护周期，减少积灰带来的故障风险。
