ACME5参数化丝杠带适配螺母结构

在非标传动结构的设计场景里，ACME梯形螺纹的传动件一直是轻载直线往复运动机构的核心选择，这款适配3D打印加工场景的ACME5规格丝杠，从参数化建模逻辑出发，把实际装配中容易忽略的启动段、螺纹修形位做了单独的结构处理，避免常规3D打印螺纹件首圈啮合卡滞、传动阻力突变的问题。

从实际应用场景来看，这类小规格梯形丝杠常被用在桌面级进给机构、小型工装的调节工位、3D打印设备的轴系传动、教学演示类传动台架上，相比滚珠丝杠成本更低、自锁性更好，相比普通三角螺纹传动效率更高、磨损后间隙调整更方便。设计时采用全参数化的建模逻辑，所有螺纹牙型尺寸、导程、丝杠外径、端部安装结构都可以通过参数直接驱动修改，不需要重新扫掠切除螺纹特征，对于需要快速迭代不同安装尺寸的小型设备研发来说，能大幅减少重复建模的工作量。

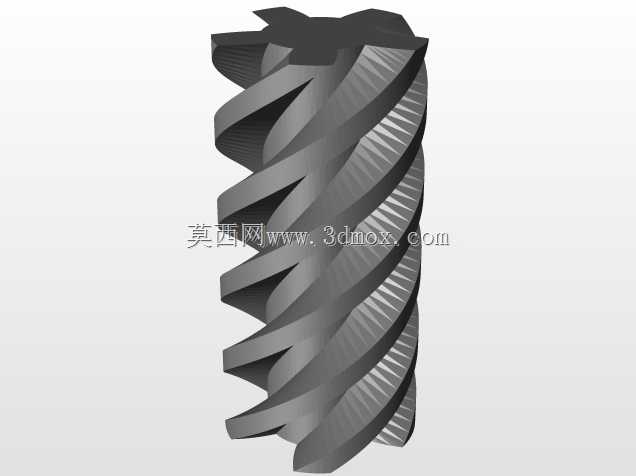

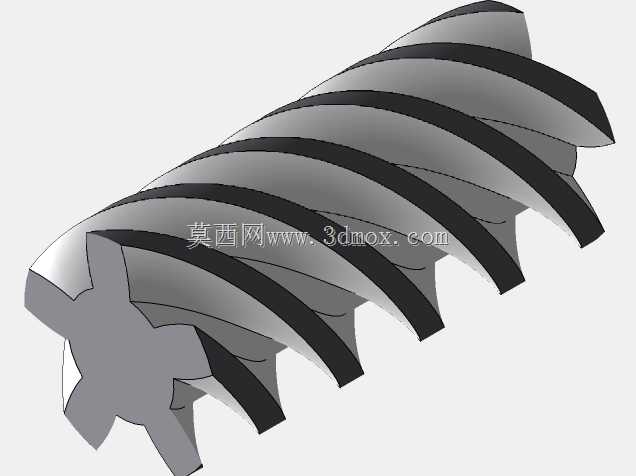

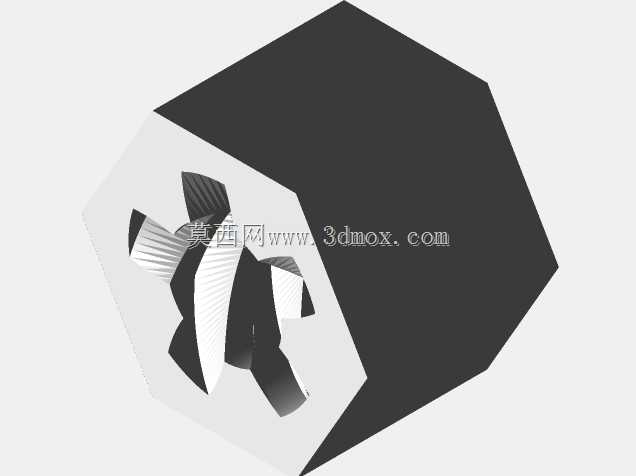

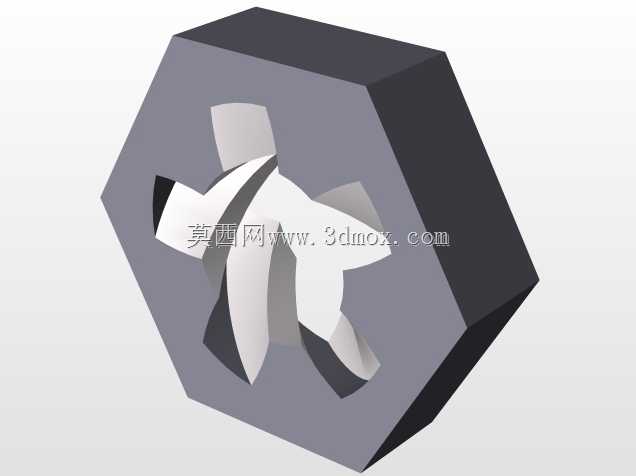

结构上特意做了螺纹启动段的修形，首圈螺纹做了渐进切入的导角处理，配合对应建模的适配螺母，装配时不需要强行对位拧入，能顺着修形段平滑旋合，避免3D打印过程中螺纹首圈的层纹堆积导致的装配干涉。丝杠端部做了梅花型的传动对接结构，可以直接和手轮、小型步进电机的输出轴对接，不需要额外加工联轴器安装位，适配小型轻量化设备的紧凑安装需求。

从安装边界来看，这款丝杠的螺纹公称直径适配5mm规格ACME螺纹标准，牙型角为梯形螺纹通用角度，导程参数可以根据实际传动比需求调整，螺母的外径、安装孔位也保留了参数化修改的接口，既可以直接用在现成的小型直线滑台上，也可以修改参数后适配不同的安装空间。在实际加工验证中，采用FDM工艺打印时，螺纹面不需要额外做支撑，顺着螺纹走向的层叠打印能保证牙型的强度，修形段的结构也能避免打印时首圈螺纹翘边变形，打印完成后只需要简单去除毛刺就能和螺母顺畅配合，传动过程中没有明显的卡顿，轻载工况下的传动精度能满足小型设备的调节需求。

设计过程中也考虑了实际使用的磨损补偿问题，螺母和丝杠的配合间隙预留了适合3D打印材料的公差量，用PLA、PETG等常见3D打印材料制作时，不需要二次打磨就能达到合适的配合松紧度，既不会因为间隙过大出现传动空程，也不会因为过盈导致转动阻力过大。对于做小型自动化教具、桌面级改造设备的结构工程师来说，这种参数化的丝杠模型可以直接调用修改，不需要从零开始绘制梯形螺纹的扫掠路径，也不用反复调整螺纹啮合的配合公差，能缩短前期方案设计的周期。
