双风机安装位钣金承载支架结构

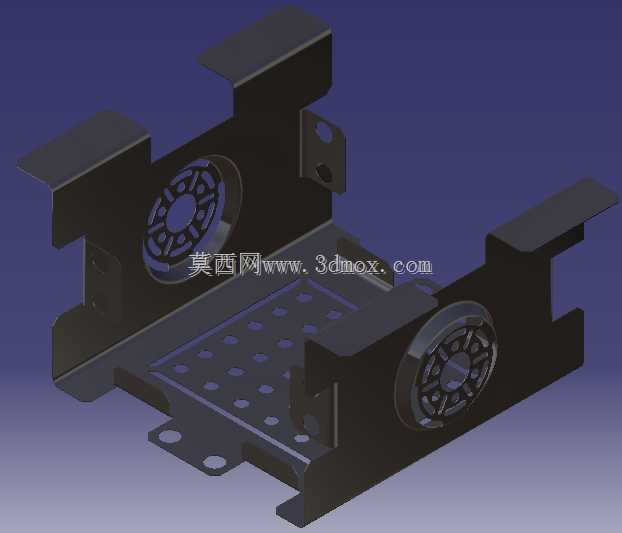

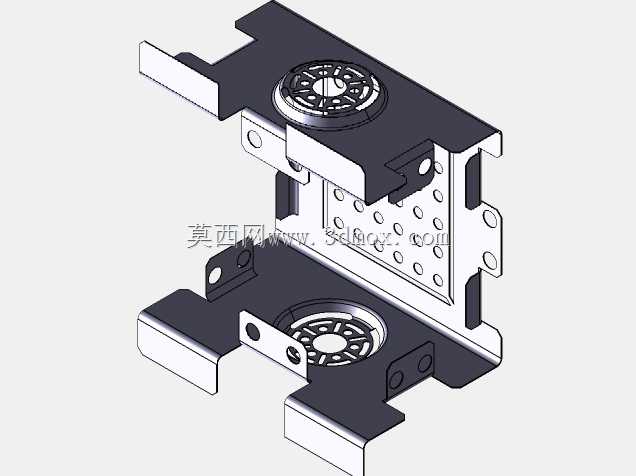

这类带双风机安装位的钣金承载件，多应用在工业控制机柜、嵌入式运算设备、小型动力机组的内部散热模块区域，核心作用是为轴流散热风机提供稳定的安装基准，同时承接部分内置电子元件或动力组件的布设需求，兼顾结构支撑与风道导流的双重作用。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，减少拼接焊缝带来的结构形变与装配误差，两侧对称设置的圆形风机安装位，预留了对应风机的螺丝固定孔位，安装位周边做了翻边强化处理，避免风机运行时的振动引发钣金件共振异响，同时翻边结构可以贴合风机外圈，减少风道漏风，提升散热气流的利用效率。主体承载平面上排布的阵列式通孔，一方面是为了降低整体钣金件的自重，减少材料耗用，另一方面可以作为辅助过流孔，让风机带动的气流能够穿过承载面，覆盖到承载面另一侧布设的元器件，避免出现散热死角。支架两侧延伸出的带孔安装耳，是整个组件与设备主体机架连接的固定边界，安装耳上的通孔做了沉台处理，装配时螺丝头可以沉入沉台内，不会突出平面干涉其他部件的安装，安装耳的折弯角度经过公差校核，能够保证支架装配后与机架安装面完全贴合，不会出现翘曲导致的装配应力集中。在实际选型适配时，需要注意两侧风机安装位的中心距要匹配所选轴流风机的安装尺寸，避免出现孔位错位无法装配的问题，支架整体的安装高度要预留出风机接线的空间，同时要核算钣金件的板材厚度，根据承载的元器件重量选择对应厚度的冷轧钢板，避免长期承重出现钣金变形。底部的折边结构做了内卷边处理，一方面是消除钣金裁切后的锋利边口，避免装配运维人员被划伤，另一方面内卷边形成的加强筋结构，可以大幅提升整个支架的抗弯折强度，不需要额外焊接加强筋就能满足承载需求。支架侧边预留的异形缺口，是为了避让设备内部的走线槽或者相邻安装的其他组件，避免装配时出现部件干涉，这类缺口的位置和尺寸都是结合设备内部整体布局反复校核后确定的，不会影响支架本身的结构强度。
