垂直式快速夹钳带真空吸盘压紧机构

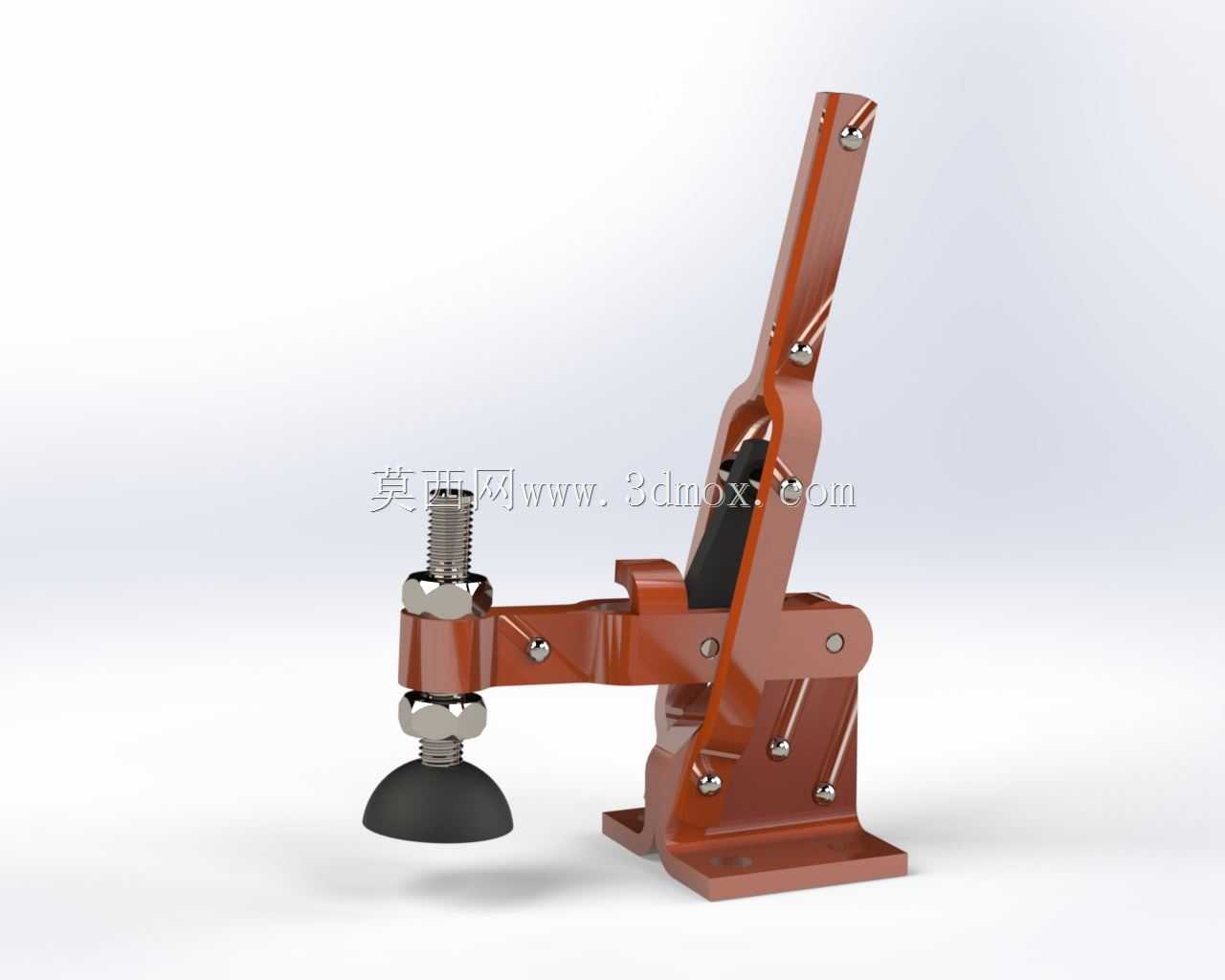

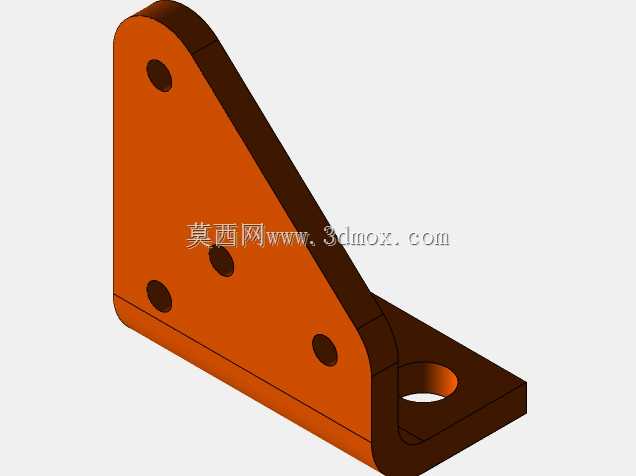

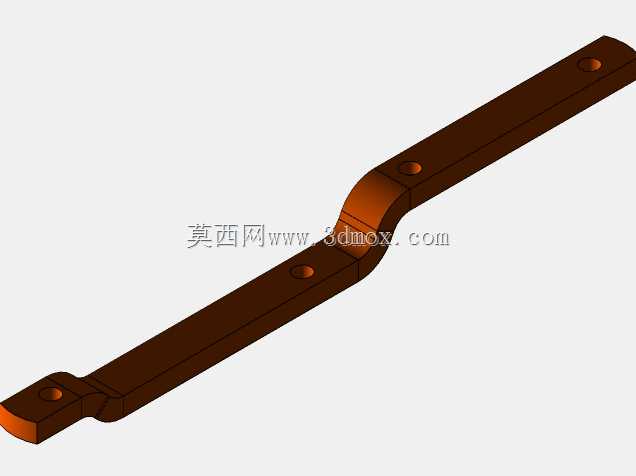

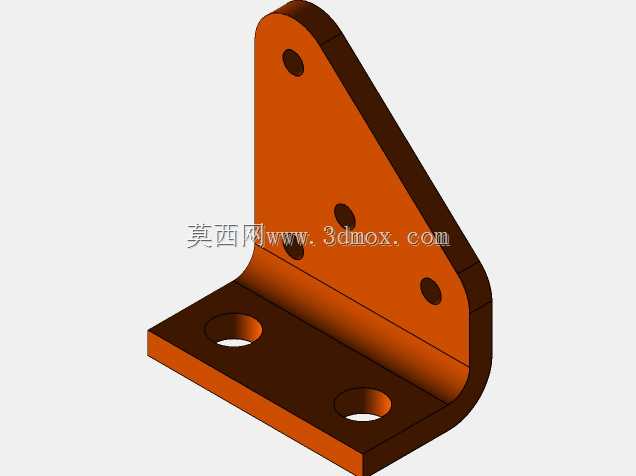

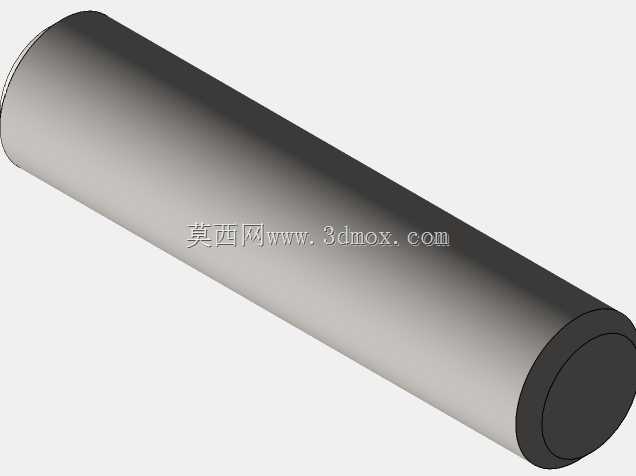

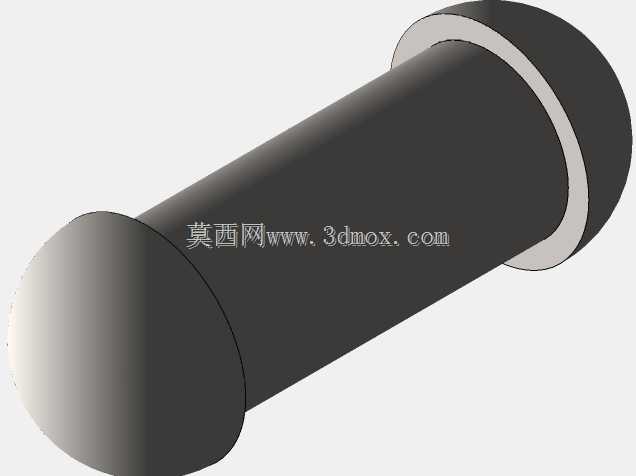

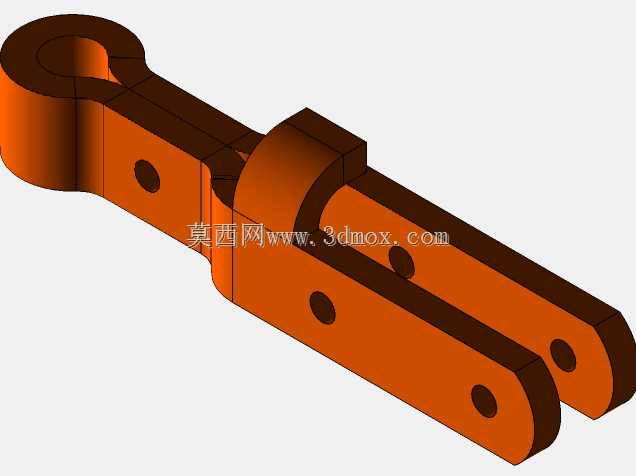

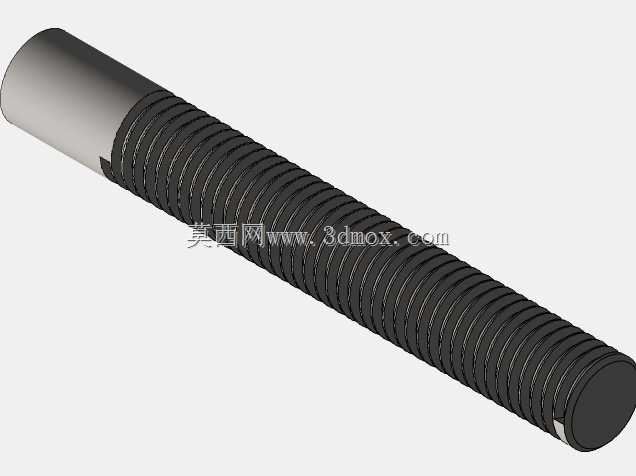

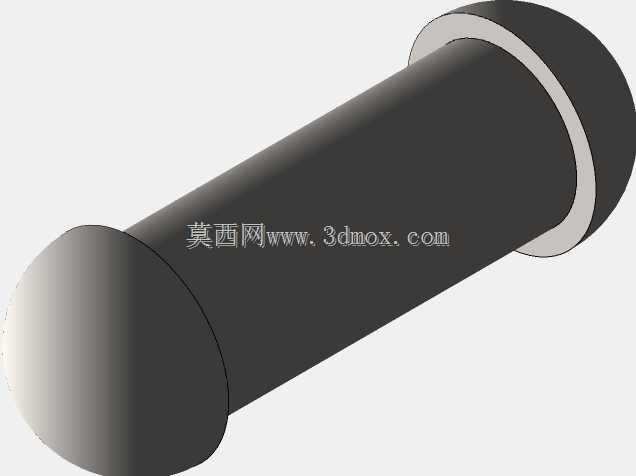

这款垂直式压紧夹紧机构，是工装夹具领域应用极广的手动压紧元件，常被集成在各类非标工装台、装配治具、检测工位上，用来在工件加工、装配、检测环节提供稳定的压紧固定力，避免工件受外力出现位移、翘曲问题。和常规不带吸附端的快速夹钳不同，这款机构在压杆末端集成了橡胶真空吸盘，既可以通过夹钳的机械下压力提供刚性压紧，也能依靠吸盘的负压吸附力贴合工件表面，针对薄壁件、易刮花表面的工件、非金属材质工件，能有效避免传统压头直接接触造成的压痕、表面划伤问题，适配电子零部件装配、小型钣金件定位、塑胶件粘接固定等对工件表面质量要求较高的作业场景。从结构设计逻辑来看，这款夹钳采用了经典的肘节死点锁紧原理，当操作手柄下压至垂直锁紧位置时，连杆机构会越过力学死点，此时哪怕操作人员松开手柄，机构也会持续保持锁紧状态，不会因为工件受振动、加工反力就出现松脱，只有向上扳动手柄突破死点位置才能解除压紧，锁紧状态下的保持力稳定，手动操作的开合行程经过优化，单次扳动即可完成压紧与释放，作业效率远高于传统螺栓压紧、压板压紧的方式。安装层面，夹钳底座采用双安装孔的平板式设计，安装孔位间距符合行业通用的快速夹钳安装尺寸规范，不需要额外做转接板就可以直接固定在工装台的铝型材台面、钢板工作台面上，安装边界清晰，底座的支撑脚做了加厚处理，长期承受压紧反力也不会出现底座变形、固定孔滑牙的问题。压杆部分的长度可以根据实际作业需求做微调，压杆上的螺纹段搭配锁紧螺母，能够根据被压紧工件的实际高度调整压头的伸出长度，适配不同厚度工件的压紧需求，末端的真空吸盘采用标准螺纹接口，磨损后可以快速更换不同直径、不同材质的吸盘，适配不同大小、不同表面特性的工件。所有铰接转动位置都做了销轴铆接固定，转动部位的间隙控制合理，长期反复开合也不会出现明显的晃动虚位，夹钳主体采用金属材质做表面喷涂处理，具备基础的防锈能力，车间常规作业环境下长期使用也不会出现锈蚀卡滞的问题。在实际产线应用中，这类夹钳常成对或者成组使用，分布在工件的几个压紧点位上，配合定位销、挡块完成工件的完全定位，单人即可快速完成工件的装夹与拆卸，不需要额外的动力源，纯机械结构的可靠性高，维护成本极低，适合在没有气源、电源的手工装配工位、户外临时作业工位使用，针对小批量多品种的生产场景，这类夹钳可以快速拆装调整位置，重新组合适配不同规格的工件定位需求，柔性化适配能力较强。
