快速夹紧式图格钳工装夹具结构

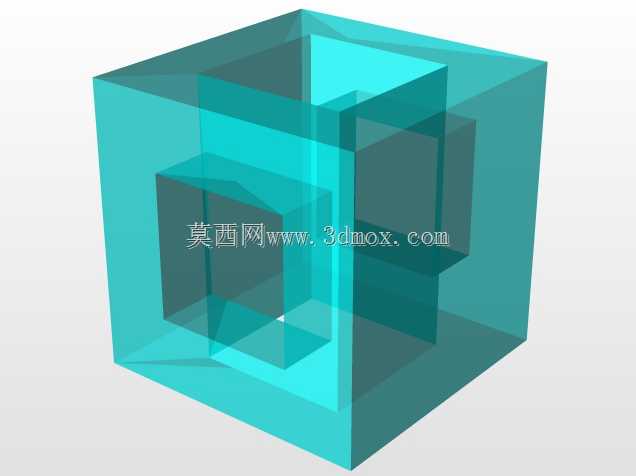

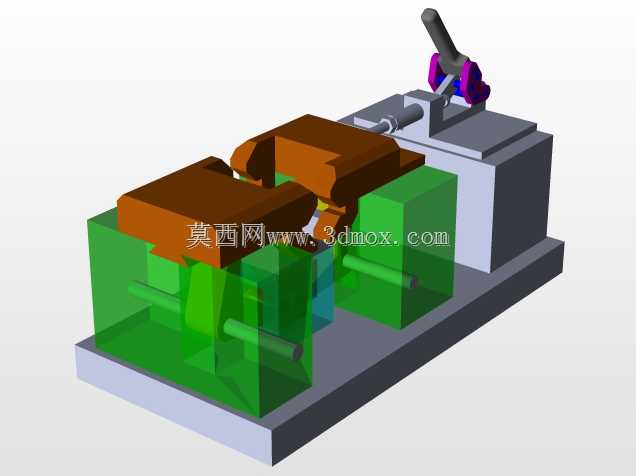

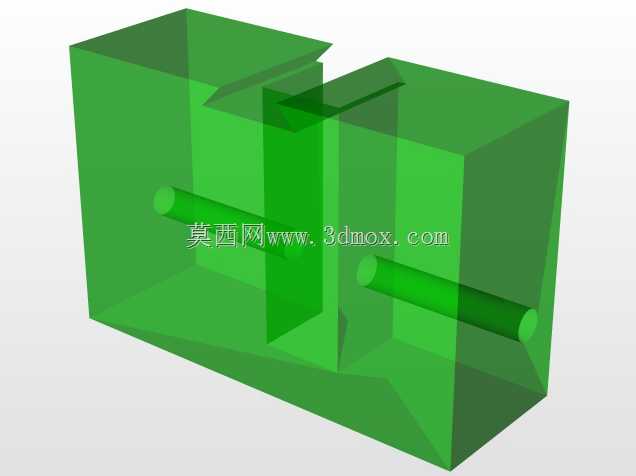

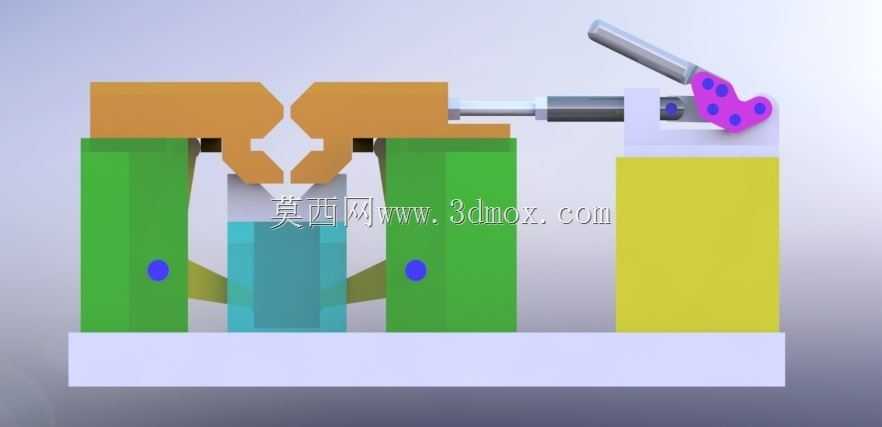

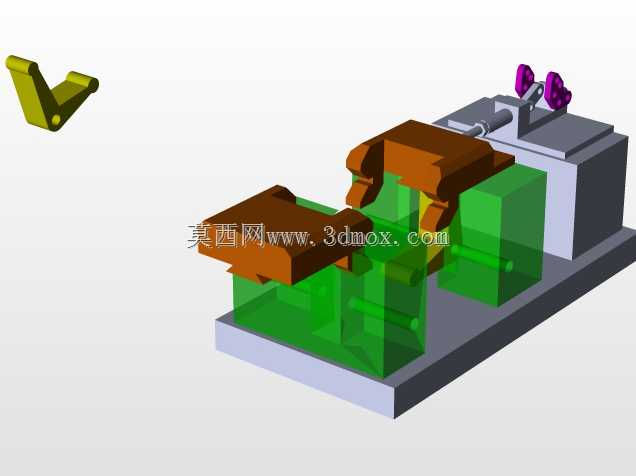

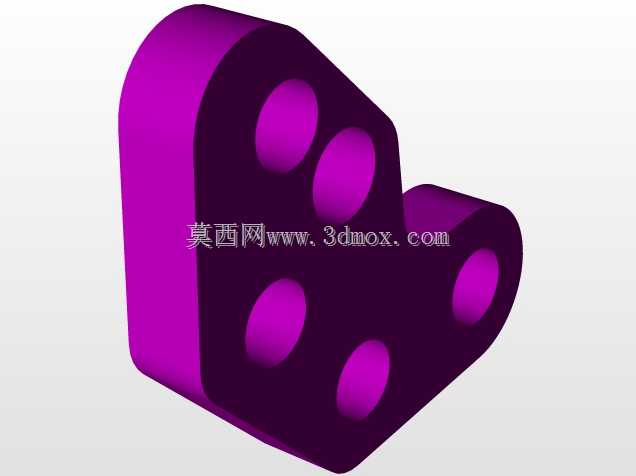

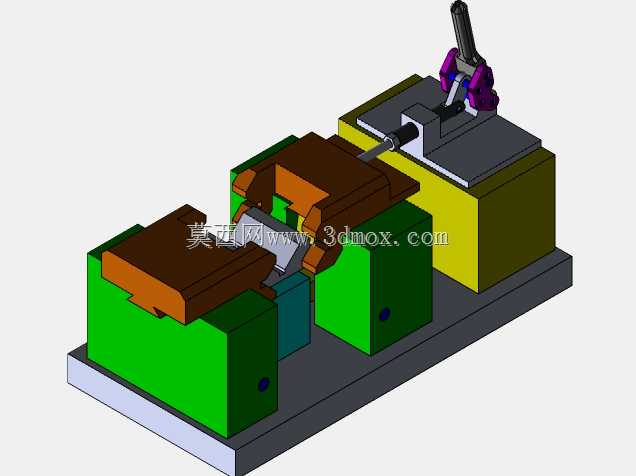

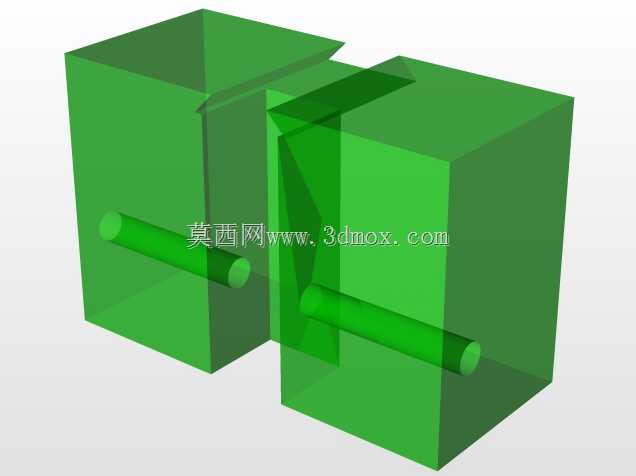

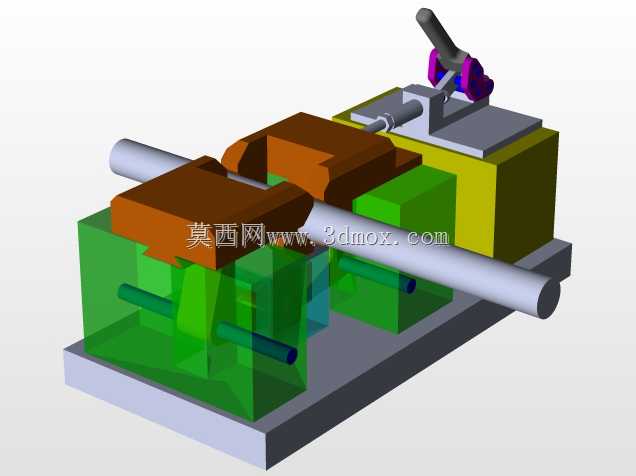

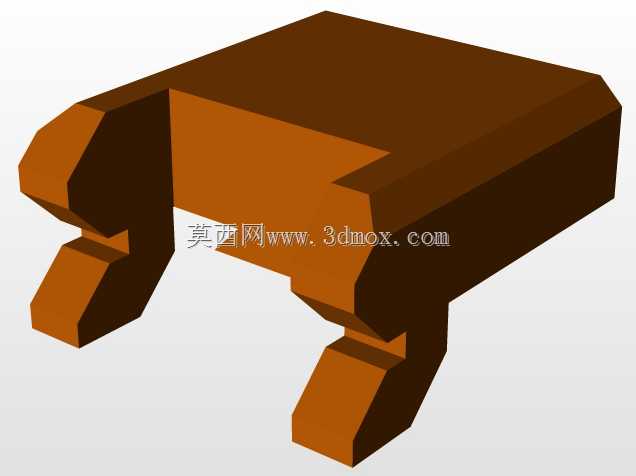

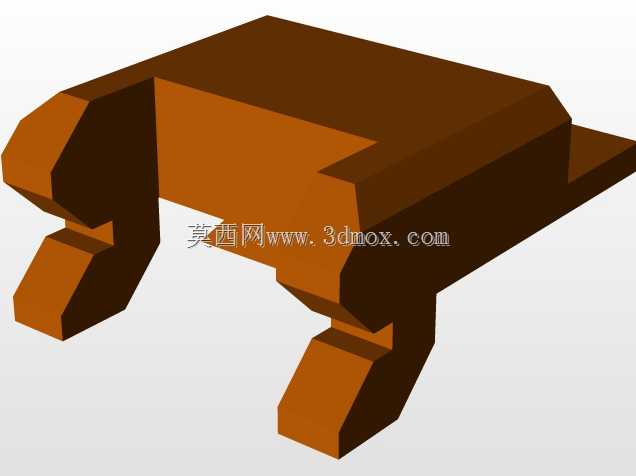

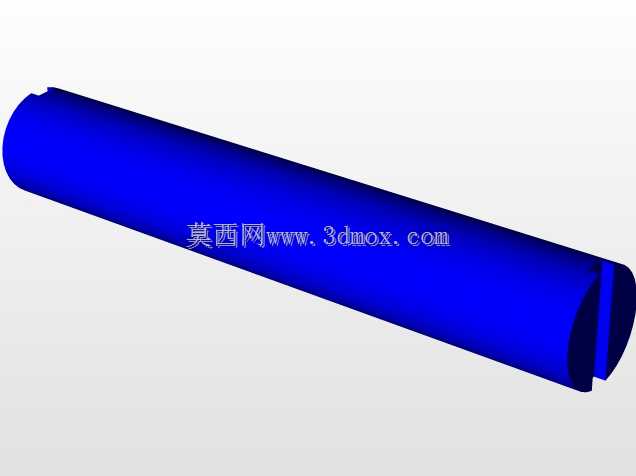

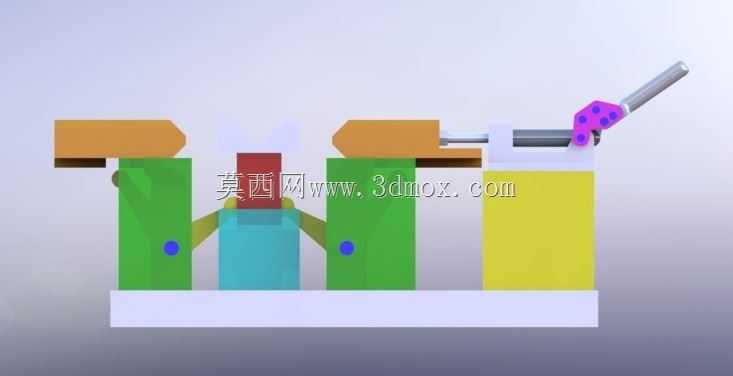

这类图格钳属于手动快速夹紧类工装，在小批量零件加工、工位装配、工件定位工序中应用十分广泛，相比普通台虎钳，它的夹爪开合行程适配性更强，针对异形轮廓、格状结构工件的夹持贴合度更高，能避免普通平口钳夹持薄壁格状零件时出现的夹伤、变形、定位偏移问题。从结构设计逻辑来看，整套夹具采用肘节式快速锁紧原理，右侧带紫色标识的手柄是操作端，扳动手柄时通过内部连杆机构传递动力，带动横向推杆驱动两侧对称的夹爪同步动作，夹爪内侧做了适配格状工件的凹凸咬合轮廓，夹持时能嵌入工件格槽位置，增大接触摩擦力的同时，避免夹持力集中在工件薄壁区域造成形变。夹爪下方设置了对称的斜向支撑连杆，在夹紧状态下能形成力学自锁，即便加工过程中存在切削振动，夹爪也不会出现松脱移位，整套机构的动力传递路径短，操作时仅需单次扳动手柄即可完成夹紧或松脱动作，比传统螺杆式虎钳的装夹效率提升60%以上，非常适合流水线工位上的快速换件作业。安装边界方面，整套夹具的底座为平整矩形结构，底面预留了标准的T型槽安装孔位，可以直接固定在铣床工作台、钳工装配台、检测工位平台上，不需要额外制作转接板，夹爪的开合行程覆盖了常见小型格状零件的尺寸范围，最大夹持宽度适配常规小型结构件的加工需求，夹爪的高度设计也充分考虑了加工时的刀具避让空间，铣削加工时刀具不会与夹爪本体发生干涉。在实际生产场景中，这类夹具除了用于机械加工工序的工件装夹，还可以用于焊接工位的工件定位、装配工序的零件固定，针对塑料格状件、铝合金格框类零件的夹持优势尤为明显，夹爪的接触轮廓可以根据待夹持工件的具体格型做快速更换，不需要改动整套夹具的主体结构，具备较强的通用性。设计时充分考虑了操作的人机工程性，操作手柄的握持位置距离底座安装面的高度符合钳工站立操作的舒适区间，扳动手柄的锁紧力经过杠杆比优化，操作人员仅需施加很小的握力即可达到足够的夹持力，长时间重复操作也不容易产生疲劳。夹爪与推杆之间采用快拆式连接结构，更换不同规格夹爪时仅需拔出定位销即可完成拆卸，不需要拆解整套连杆机构，日常维护时仅需在连杆铰接位置定期涂抹润滑脂，就能保证机构动作顺畅，不会出现卡滞问题。
