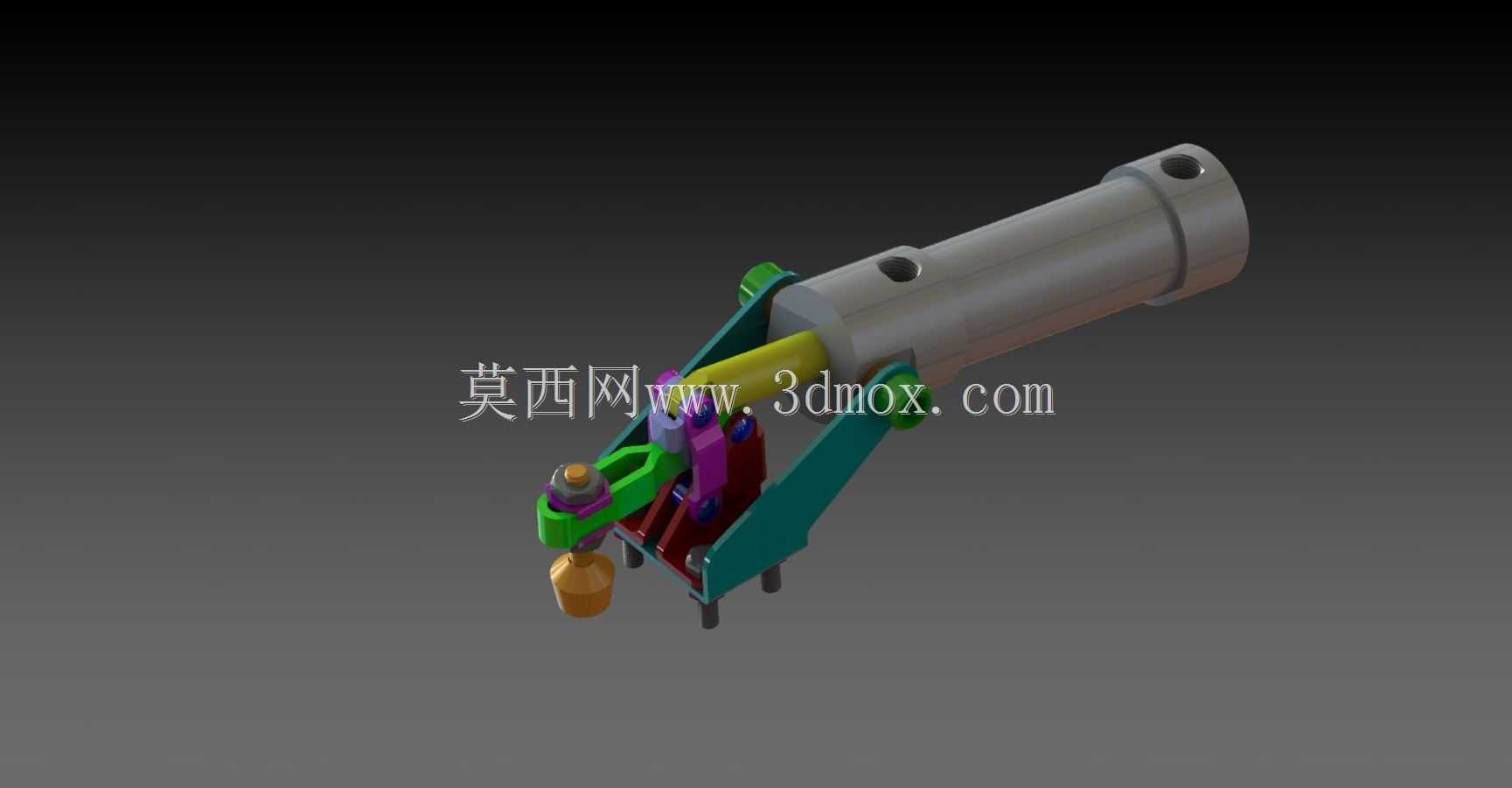

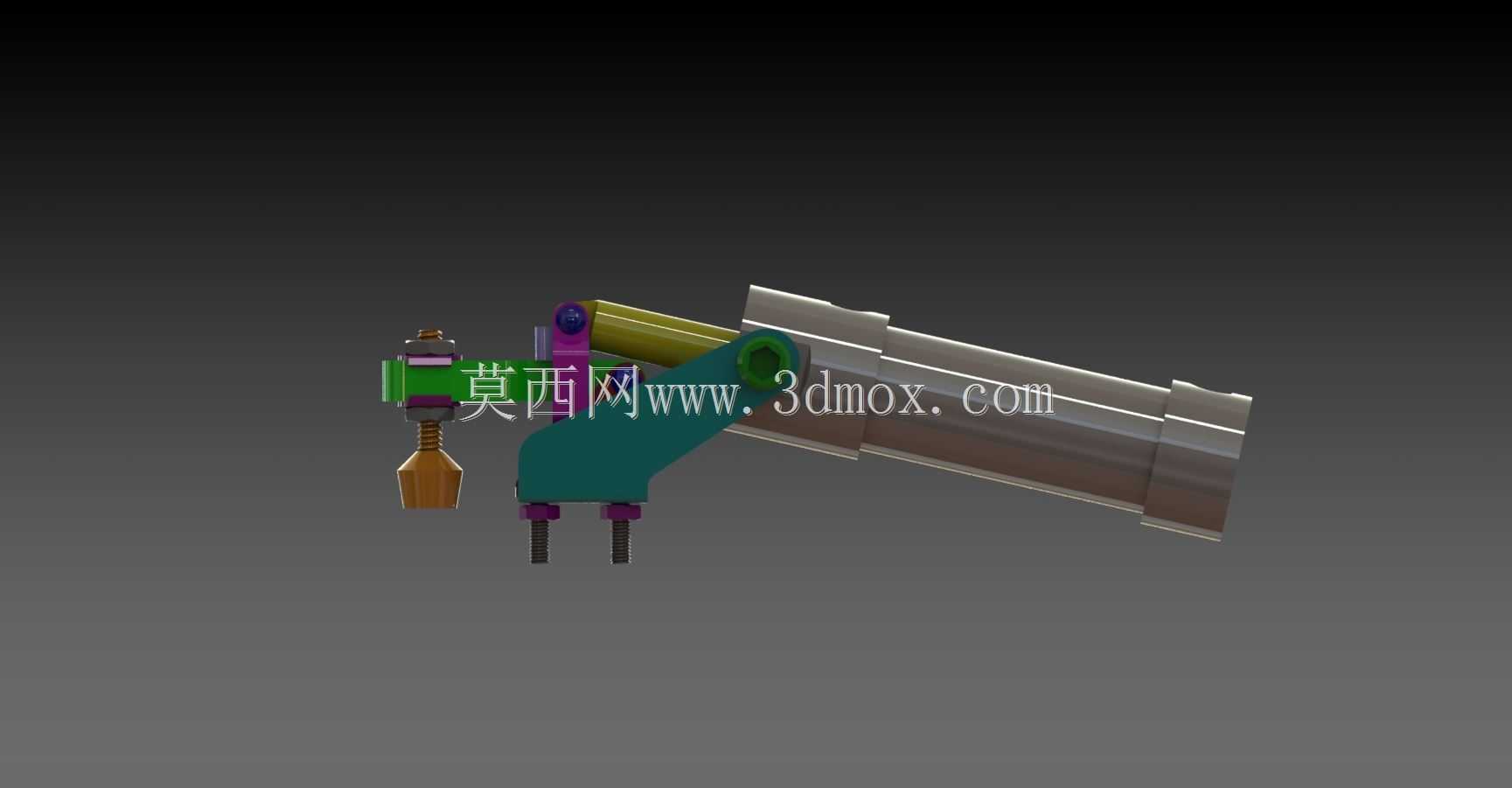

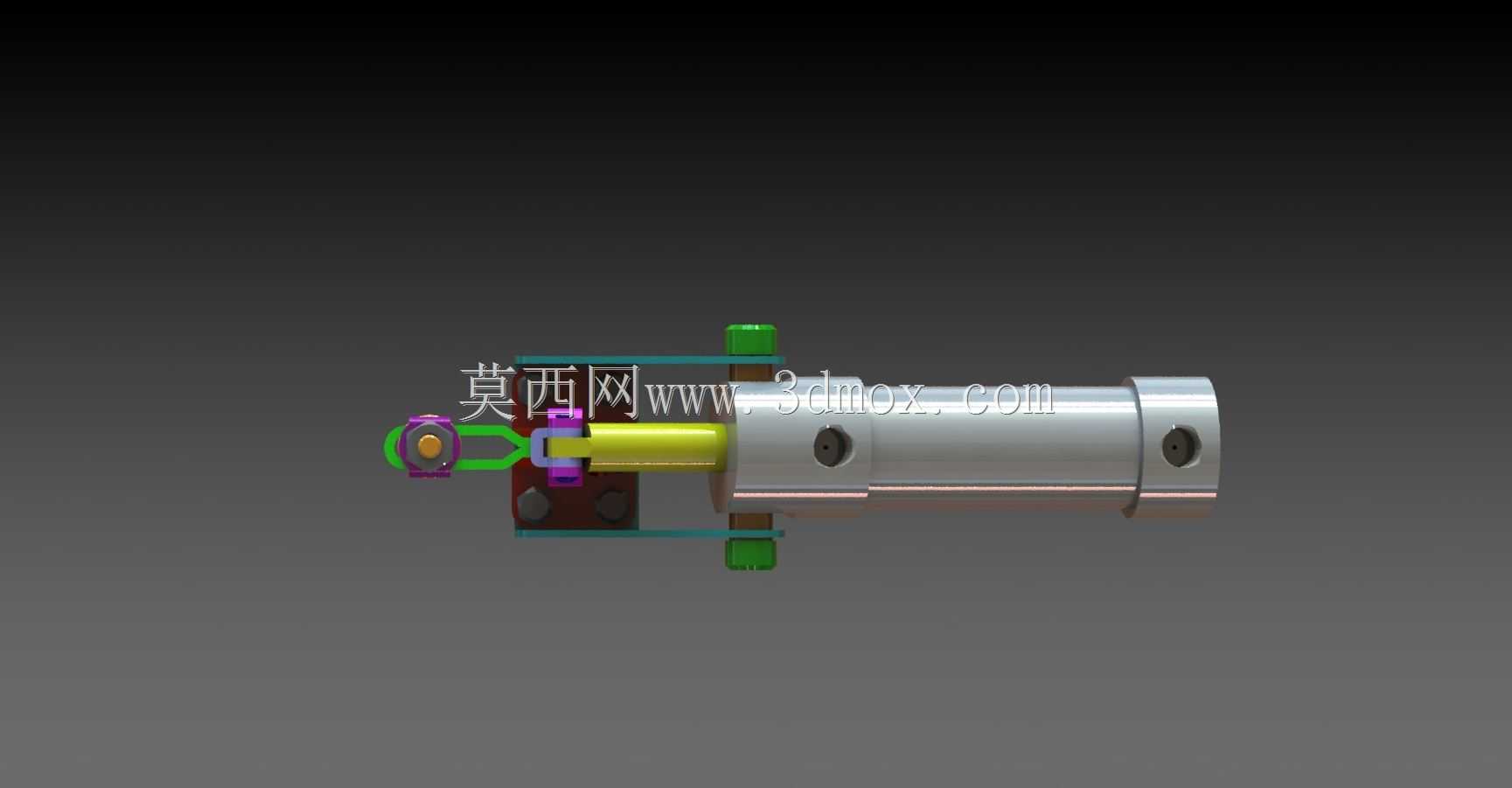

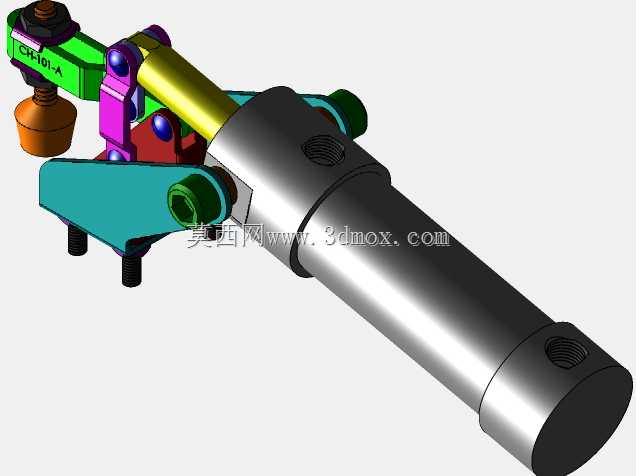

CH-101-A标准气动拨动夹紧工装结构

在机加工自动上下料、焊接工位工件定位、装配线工件夹持这类需要频繁重复夹紧松开工件的场景里，这类气动拨动夹具的应用覆盖了绝大多数中小尺寸零件的装夹需求，相比手动螺旋夹紧、肘节夹紧的结构，它依靠气缸提供稳定的直线输出力，通过内部连杆机构将直线运动转化为压头的摆动下压动作，不需要人工施加锁紧力，能直接接入设备的气路控制系统，配合电磁阀实现夹紧动作的时序控制，适配自动化产线的节拍要求。从结构设计逻辑来看，这款夹具的气缸主体采用圆柱形缸筒结构，缸体上预留的两个径向通孔是气路接口与安装定位孔，安装时可以通过穿装螺栓将缸体直接固定在工装基板上，不需要额外设计复杂的转接支架，缸体端部的铰接座是整个连杆机构的安装基准，所有传动连杆都通过销轴铰接在这个基座上，传动路径上的连杆采用了不同长度的配比，当气缸活塞杆伸出时，会推动中间的传动摇臂转动，摇臂再带动前端的压头完成下压拨动动作，整个传动过程的死点位置经过设计，当压头到达夹紧位置时，连杆机构刚好越过死点，即使气路出现压力波动甚至短暂失压，压头也不会自行松脱，能保证装夹的可靠性。压头的端部采用了可更换的硬质合金接触头，长期使用磨损后只需要更换端头的接触件，不需要更换整个连杆组件，降低了维护成本，接触头的接触面做了圆弧过渡，夹紧时不会在工件表面压出明显的压痕，适合对表面质量有要求的有色金属零件、已完成精加工面的装夹作业。安装边界上，这款夹具的整体外轮廓沿缸体轴向的长度适配100-150mm间距的工装安装孔位，压头的摆动行程覆盖15-25mm的开合距离，能够兼容厚度在5-30mm范围内的工件装夹，缸体的外径尺寸符合标准气动元件的安装间距要求，在排布多工位工装时，可以按照统一的孔距阵列安装，不需要为单个夹具单独预留特殊的安装空间。实际选型使用时，需要注意气路压力匹配0.4-0.6MPa的常规工厂气源压力，在这个压力区间内，压头输出的夹紧力可以达到800-1200N，足够应对绝大多数铣削、钻削工序的切削力夹持需求，不会因为切削振动导致工件移位。连杆铰接位置都预留了润滑注油孔，日常维护时只需要定期注入润滑脂，就可以保证铰接位置的转动灵活性，避免长期使用出现销轴卡滞、动作不到位的问题。
