机加工装夹用双规格V型定位夹具

这款V型夹块是机加工、检测工序里常用的定位装夹元件，日常在铣床、磨床、线切割设备的工作台面上使用频率极高，主要用来装夹轴类、套类圆柱形工件，保证工件的中心轴线与设备进给方向、检测基准保持重合，避免装夹偏心带来的加工尺寸超差、形位公差不合格问题。

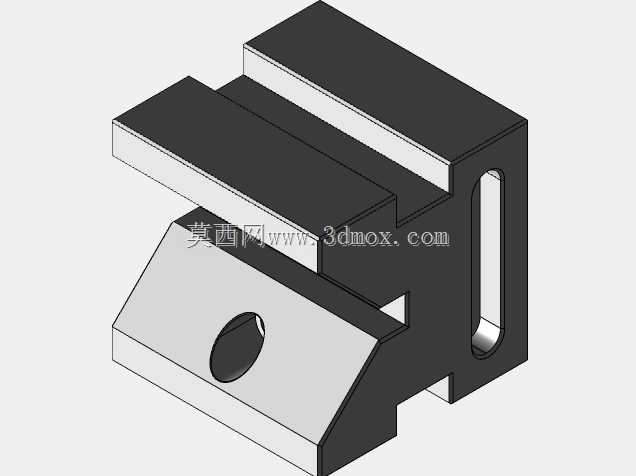

从结构设计来看，夹块采用整体式钢制结构，主体做了发黑防锈处理，工作面经过精磨加工，表面粗糙度控制在Ra0.8以内，V型槽的夹角为90度，适配2英寸规格范围内的圆柱工件装夹，夹块本体的上下端面、侧面都做了精密磨削，平行度、垂直度公差控制在0.01mm以内，既可以直接靠在机床工作台的定位挡板上使用，也可以配合压板穿过夹块上方的沉头安装孔，直接固定在工作台T型槽上，安装时不需要额外做适配加工，直接贴合工作台面即可保证定位基准的准确性。

夹块侧面开设的通槽结构，是为了配合压紧螺栓使用，装夹工件时可以根据工件的直径大小，调整压块的位置，避免压块与工件加工位置干涉，同时通槽的设计也减轻了夹块的整体重量，日常拆装挪动时更轻便。V型槽的棱边做了0.2mm的倒角处理，避免工件装夹时棱边划伤工件表面，也能减少长期使用后棱边磕碰变形对定位精度的影响。

在实际生产场景中，这类V型夹块除了用于机加工工序的工件装夹，还常配合百分表、高度尺使用，用来检测轴类工件的径向圆跳动、同轴度等形位公差，检测时将工件架在两个配对使用的V型块上，转动工件即可完成参数测量，不需要复杂的专用检测工装。夹块的整体外形方正，存放时可以直接堆叠在工具柜内，不会占用过多存储空间，日常维护只需要定期在工作面涂抹防锈油，避免磕碰工作面即可长期保持定位精度，不需要复杂的保养流程。

设计这款夹块时，重点考虑了通用装夹场景的适配性，没有做特殊的定制化结构，保证其可以适配多数常规尺寸圆柱工件的装夹需求，安装孔的位置、尺寸参考了通用机床工作台的T型槽间距设计，不需要额外制作转接板即可完成安装，夹块的壁厚经过强度校核，在常规装夹压紧力下不会出现变形，保证重复装夹的定位精度稳定，适合批量加工场景下长期重复使用，减少工装调整的辅助时间，提升加工工序的整体效率。
