黄铜螺旋式直通快开水嘴结构设计

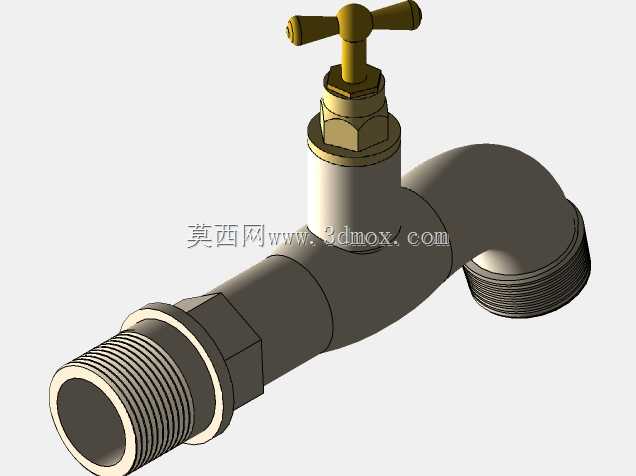

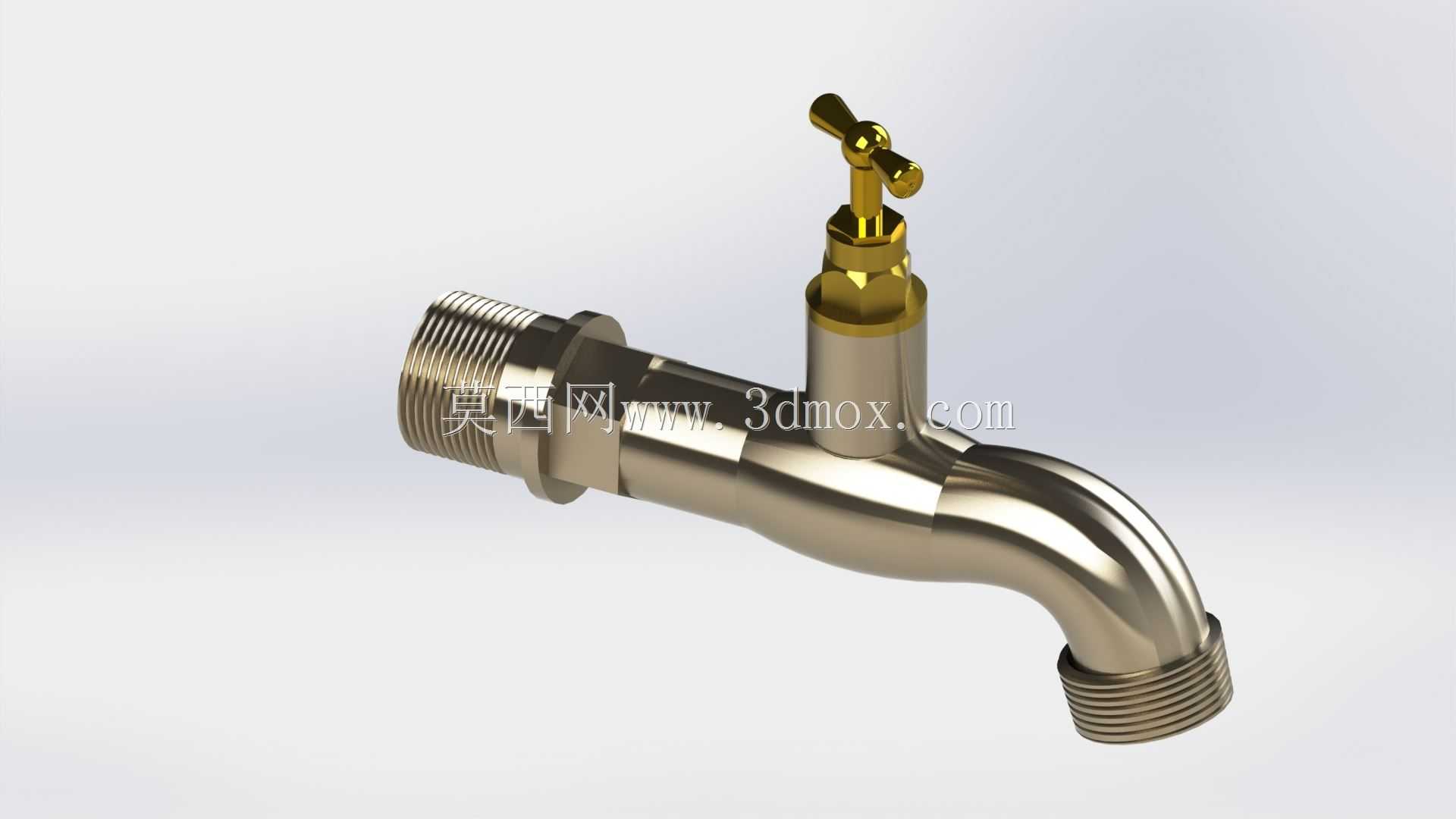

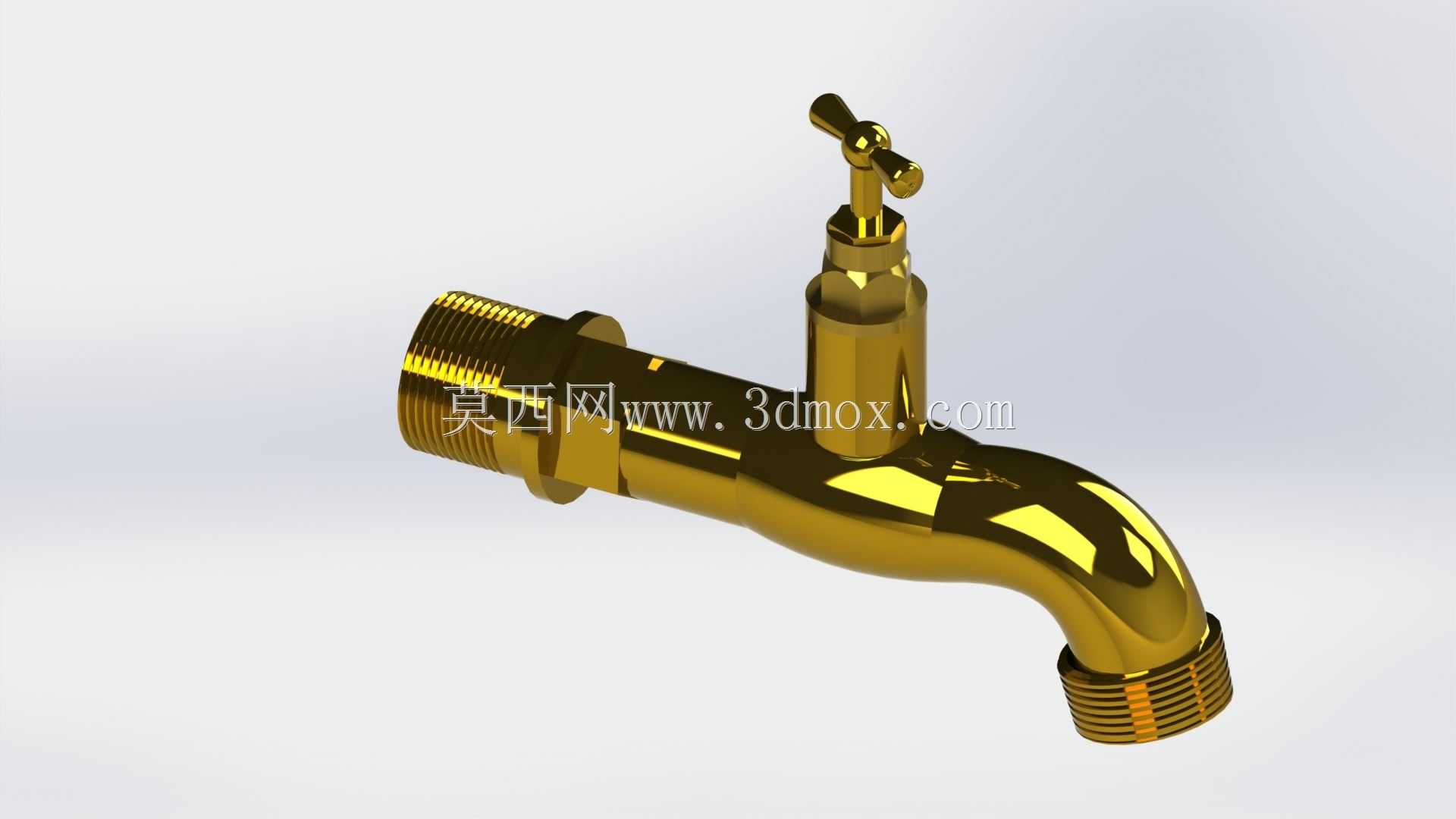

这款手动控水阀件主要适配民用厨卫、户外公共取水点、简易供水终端的通断控制场景，属于小通径直通式控水部件，日常使用中通过顶部的T型旋柄实现水路的开启与关闭，相比快开式陶瓷阀芯结构，该款采用螺旋升降的截止式密封结构，在水质杂质较多的供水管网中抗堵塞性能更优，不会因细小沙粒卡滞密封面导致滴漏问题。从结构设计逻辑来看，整体采用直筒式流道布局，进水端设置标准外螺纹接口，可直接对接墙面预留的内丝供水接头，无需额外转接配件，接口处预留了六角拧动位，安装时可使用普通活动扳手卡持施力，避免拧装过程中阀体表面镀层被刮花。出水端同样带有外螺纹结构，可外接洗衣机进水管、软管接头或者直接加装起泡器，适配不同的取水需求。阀体中部的阀芯腔采用一体化锻压成型的黄铜基材，内部流道做了圆弧过渡处理，减少水流通过时的局部阻力，降低通水状态下的水流啸叫问题。顶部的旋柄采用十字防滑造型，即便手部沾有肥皂水或者水渍，也能稳定施力转动，不会出现打滑脱手的情况。从安装边界来看，进水端螺纹为常规4分管通用规格，阀体总长度适配普通墙面贴砖后的预留接头突出尺寸，安装后出水嘴向下倾斜的角度刚好避开墙面，接水时容器不会与墙面发生磕碰。阀芯升降行程经过合理匹配，旋柄转动三到四圈即可实现全开到全关的行程，既不会因行程过短导致控水精度不足，也不会因行程过长造成开关操作繁琐。密封副采用硬质密封搭配橡胶密封圈的组合结构，长期使用后即便密封面出现轻微磨损，只需更换底部的橡胶圈即可恢复密封性能，维护成本极低。阀体表面做了抛光镀铬处理，除了呈现光亮的金属质感外，也能在潮湿的厨卫环境中抵御水汽腐蚀，避免长期使用后出现铜锈析出的问题。在建模过程中，所有配合面都预留了合理的公差间隙，阀芯与阀腔的配合间隙控制在合理范围，既保证转动时的顺滑度，也不会因间隙过大导致水流从旋柄处渗漏。进水端的螺纹长度经过匹配，安装时缠绕适量生料带即可实现可靠密封，不会因螺纹过短导致连接强度不足，也不会因螺纹过长造成拧装到位后角度偏差。
