阿兰德拉间歇摆动传动机构结构设计

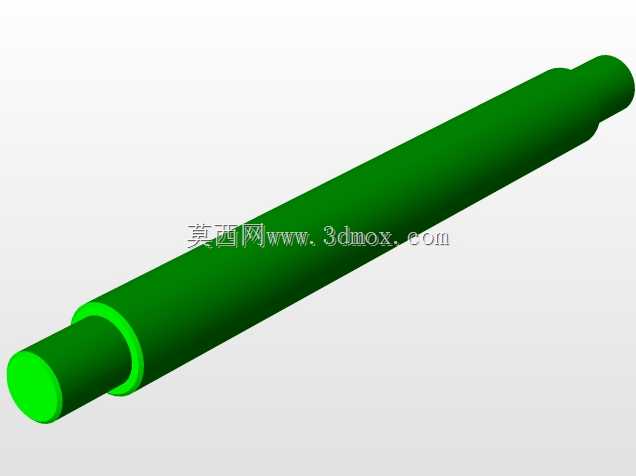

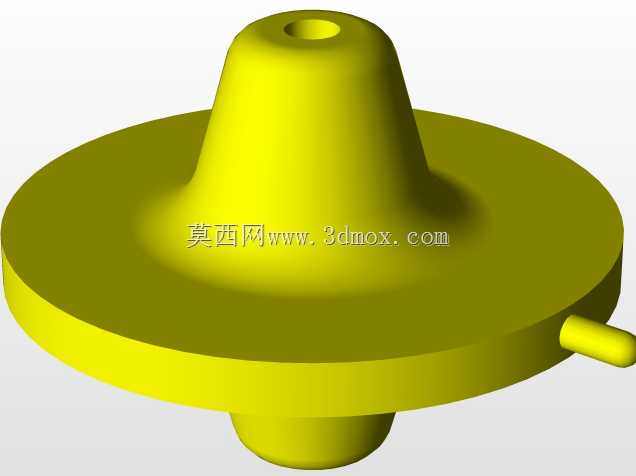

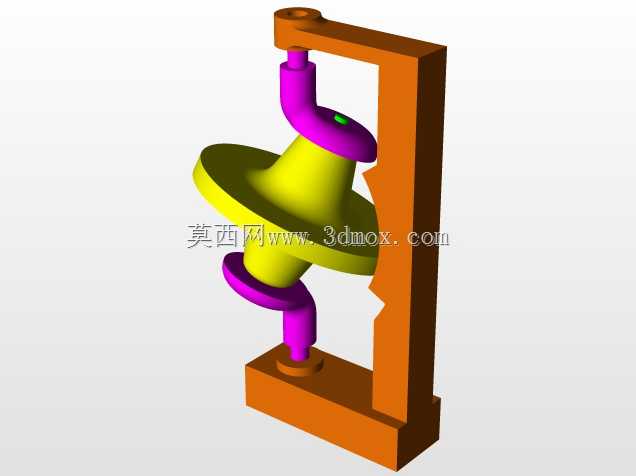

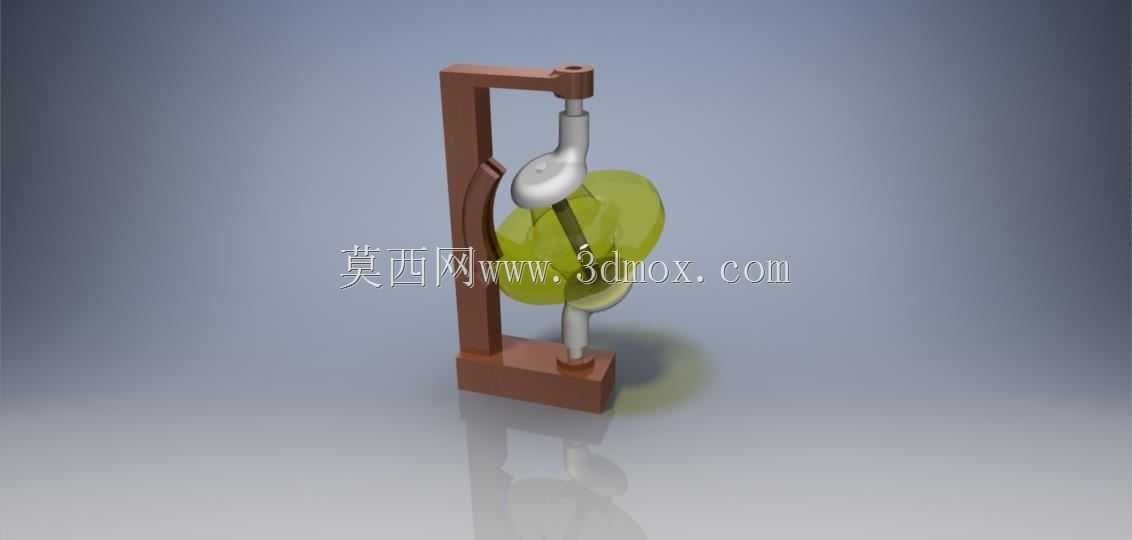

阿兰德拉机构属于典型的空间间歇摆动传动构件，常应用在轻工送料、小型工装工位切换、教具演示台等需要定角度间歇往复摆动的工况场景中，区别于常见的平面曲柄摇杆结构，该机构通过偏心轮与摆杆的空间配合，能在较小的安装空间内实现平稳的往复摆动输出，传动过程无刚性冲击，适合低载荷、高频率往复动作的工位使用。从实际功能特性来看，该机构的动力输入端为竖直布置的转轴，转轴上固定偏心异形轮，轮缘与摆杆上的曲面接触块始终保持贴合，当转轴做连续回转运动时，偏心轮的轮廓曲线会推动摆杆绕上部铰接点做定角度的往复摆动，摆杆下端可外接执行件，完成物料推送、工位翻转、警示件摆动等实际动作，整套传动无需额外添加复位弹簧，依靠偏心轮轮廓的闭合曲线即可实现双向驱动，减少了弹性元件失效带来的维护成本。设计过程中首先要确定摆动输出的摆角范围，根据实际工位需要的动作行程反推偏心轮的偏心距与轮廓曲线，摆杆的接触端采用圆弧面设计，降低与偏心轮接触时的滑动摩擦，支架部分采用立式门型结构，上下两端分别设置转轴安装位与摆杆铰接位，保证两个运动构件的轴线空间垂直度，避免运动过程中出现卡滞。安装边界方面，整套机构的立式支架底部为平面安装基面，可直接通过螺栓固定在设备安装平台上，输入端转轴可通过联轴器与小型驱动电机直连，不需要额外加装减速构件，适合在紧凑的设备内部布局，摆杆的输出端预留有标准安装孔位，可根据实际使用需求加装不同的执行端头，适配不同的作业场景。建模过程中需要重点验证偏心轮轮廓与摆杆接触端的运动干涉情况，确保整个回转周期内两者始终保持有效接触，不存在脱离或硬摩擦的区间，支架的铰接孔与转轴安装孔要保证同轴度公差，降低运动过程中的阻尼，整套机构运动过程噪音低，传动平稳，适合在教学演示、小型自动化设备的间歇动作工位使用，相比平面连杆机构，空间布局更紧凑，输出摆角的调节可通过更换不同偏心距的偏心轮快速实现，不需要改动整体支架结构，具备一定的通用性。
