锥齿轮传动支撑支架结构设计

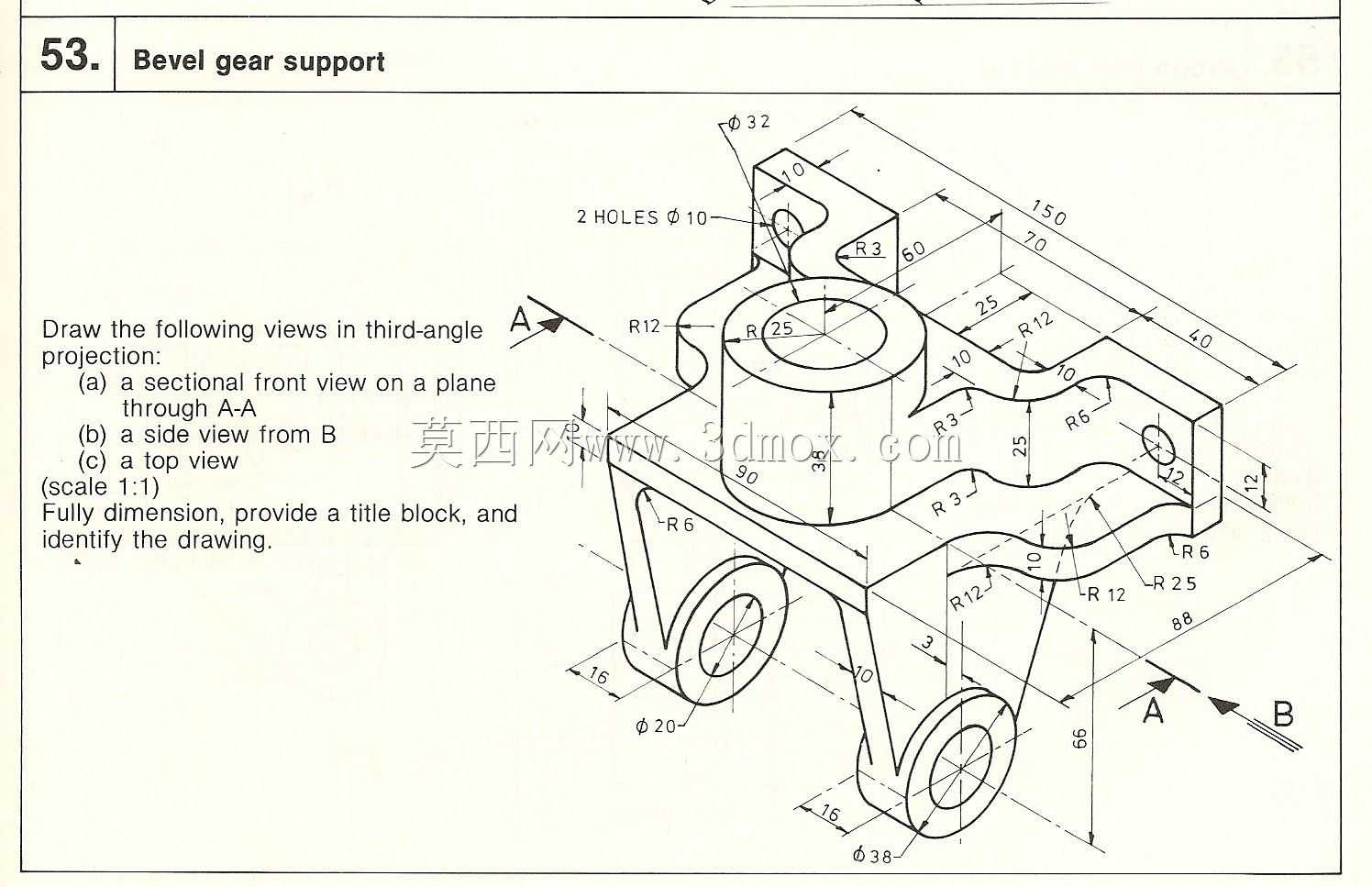

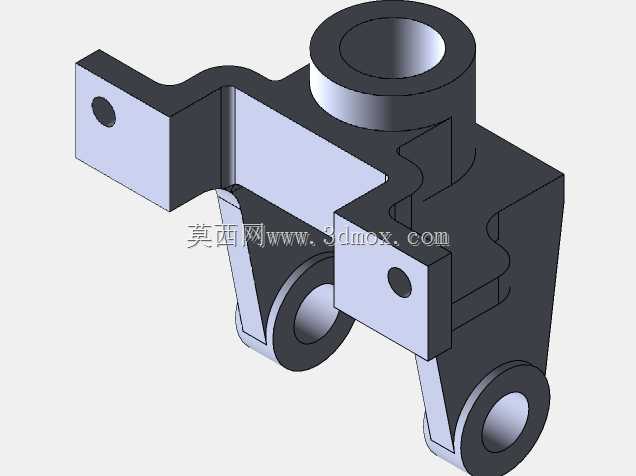

在各类传动系统布局中，锥齿轮支架是保障相交轴动力传递稳定性的核心支撑构件，这类零件常见于机床进给箱、小型农机传动端、轻工设备的变向传动模组中，主要作用是为锥齿轮轴系提供精准的安装定位基准，同时承受齿轮啮合过程中产生的径向、轴向复合载荷，避免轴系运行中出现偏摆、窜动问题，保障锥齿轮副的啮合精度，降低传动过程中的噪音与异常磨损。从结构设计逻辑来看，该支架采用一体式铸造成型的主体框架，上部设置带同轴定位止口的筒状安装位，用于容纳锥齿轮轴的轴承组件，止口的同轴度公差直接决定了齿轮啮合的接触斑点位置，设计时预留了轴承安装的配合公差区间，侧壁开设的两个Φ10通孔用于穿装紧固件，实现轴承端盖或者轴系限位结构的固定。主体中部通过多段圆弧过渡的筋板连接下部支撑腿，筋板的R角设计既规避了铸造过程中的应力集中问题，也能在不额外增加零件壁厚的前提下提升整体结构刚性，避免载荷作用下出现安装位变形。下部的两个带孔支撑腿是整个支架的安装基准，腿端的Φ20安装孔用于将支架整体固定在设备的基座面板上，支撑腿的高度与上部安装位的中心高尺寸，直接决定了配对锥齿轮的轴线交点位置，设计时严格匹配相交轴的中心距要求，确保两锥齿轮的节锥顶点完全重合。从安装边界来看，支架整体的长宽高尺寸适配小型传动舱的内部布局，上部凸台的Φ32外径尺寸避让了周边的传动构件，各部位的圆角设计既符合铸造工艺要求，也避免了装配过程中与相邻零件产生干涉。支架上标注的各段定位尺寸，分别对应轴系安装高度、安装孔位的跨距、紧固件的布置位置，在建模过程中需要严格保证各形位公差要求，比如上部安装孔与下部安装面的垂直度、两个支撑腿安装孔的同轴度，这些参数直接影响后续装配完成后的传动精度。实际应用中，这类支架的结构刚性直接决定了锥齿轮副的使用寿命，如果支架刚性不足，满负载运行时会出现安装位形变，导致齿轮啮合侧隙变化，轻则出现传动噪音增大、齿面磨损加快，重则出现轮齿崩断的故障，因此在结构设计时通过筋板布局优化，在控制零件整体重量的前提下，最大化提升载荷承载能力，同时兼顾铸造、机加工的工艺可行性，减少不必要的复杂结构，降低零件的加工制造成本。
