圆柱凸轮直动从动件换向传动机构

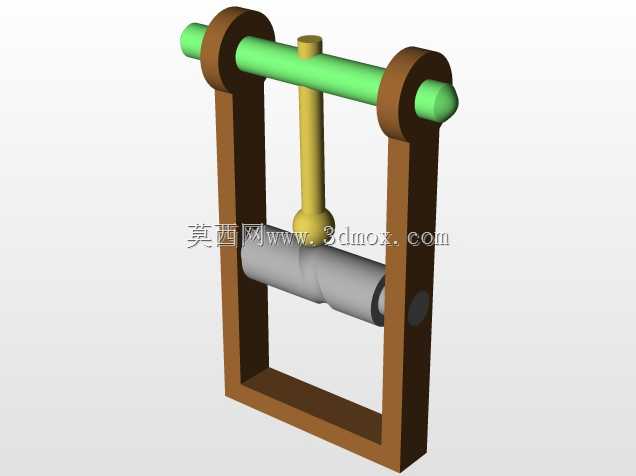

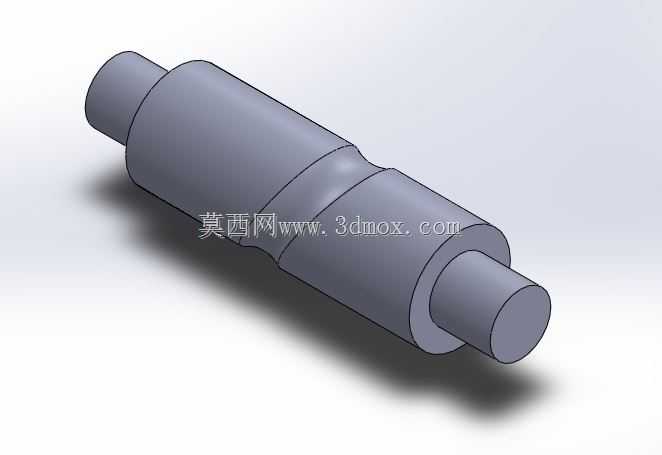

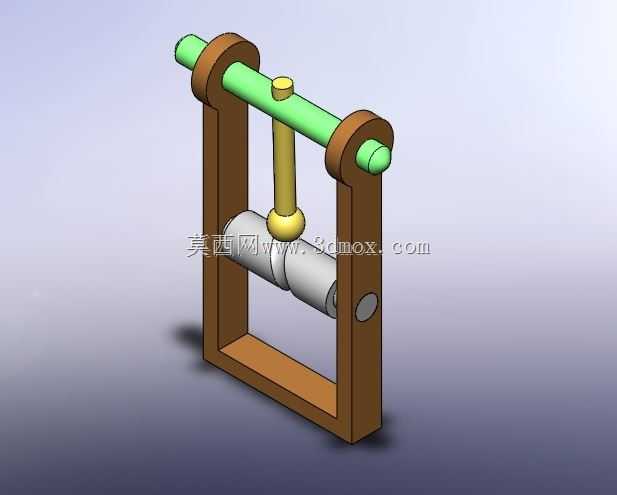

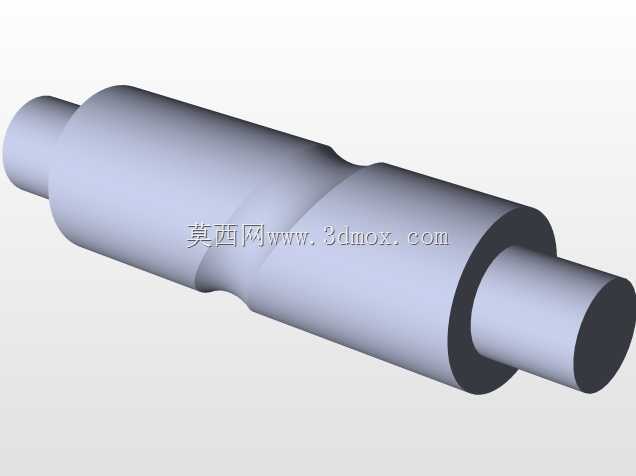

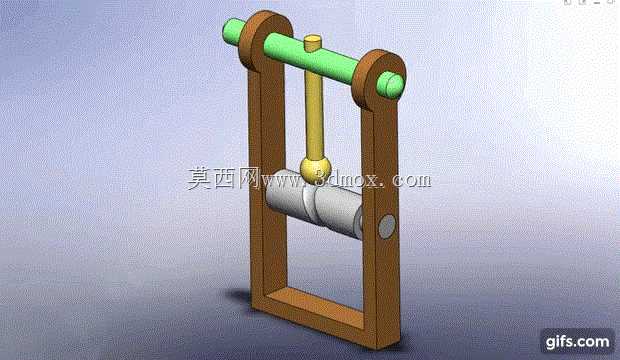

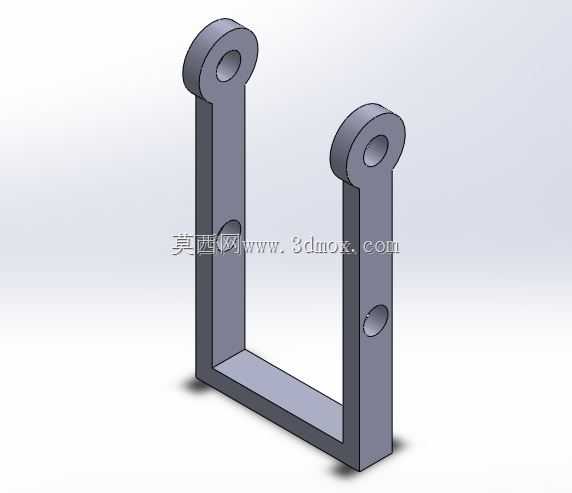

这套圆柱凸轮直动从动件机构，核心作用是完成旋转运动到直线往复运动的转换，在轻工送料、纺织机械横动、小型自动化工位进给场景中应用十分广泛，很多需要短行程规律往复直线动作的工位，都会优先选用这类结构，相比曲柄滑块机构，它能通过凸轮型线的定制，实现任意规律的从动件运动轨迹，不用额外搭配连杆调整行程曲线，适配性更强。从结构组成来看，整套机构采用框架式安装支座，两侧带同轴孔的支撑耳座直接加工在立式框架上，用来承托横向布置的凸轮轴，凸轮轴为圆柱结构，表面加工有闭合的曲线沟槽，沟槽的轨迹直接决定从动件的运动规律，可根据实际工位需要，设计等速运动、等加等减速运动或者简谐运动的沟槽型线，满足不同工况下的动作平稳性要求。从动件部分采用竖直布置的导杆结构，导杆上端穿过框架顶部的导向孔，下端安装球状接触头，嵌入圆柱凸轮的沟槽内，当凸轮轴绕自身轴线旋转时，沟槽侧壁会推动接触头带动导杆沿竖直方向做往复直线运动，顶部的导向孔与导杆采用小间隙配合，保证导杆运动过程中不会出现卡滞或偏斜，球状接触头能降低与沟槽侧壁的接触应力，减少长期运行的磨损量。安装边界方面，框架式支座底部为平面安装面，可直接通过螺栓固定在设备安装基板上，不需要额外设计转接支架，整体横向安装尺寸由凸轮轴长度决定，竖直方向尺寸由从动件行程加框架高度确定，安装时需要保证凸轮轴的回转轴线与从动件导杆的运动轴线垂直，避免出现接触偏载导致的磨损加剧问题。设计过程中需要重点关注凸轮沟槽的加工精度，沟槽的宽度要与接触头直径匹配，间隙控制在0.02-0.05mm之间，间隙过大会导致从动件运动出现回程间隙，动作精度不足，间隙过小则会增大运动阻力，甚至出现卡滞。同时要核算从动件的运动行程，确保导杆上下运动到极限位置时，不会与框架顶部或者凸轮本体发生碰撞，支撑耳座内的轴孔需要加装衬套，降低凸轮轴转动时的磨损，长期运行时可在接触头与沟槽位置添加润滑脂，提升机构的使用寿命。这类机构相比其他运动转换结构，整体结构紧凑，占用安装空间小，运动规律可定制，在小行程往复动作的工位上，能大幅简化设备的传动链设计，不需要额外搭配复杂的连杆或者齿轮结构，维护也十分方便，只需要定期检查接触头的磨损情况以及沟槽内是否有异物卡入即可。
