双腔洗护瓶吹塑成型模具结构设计

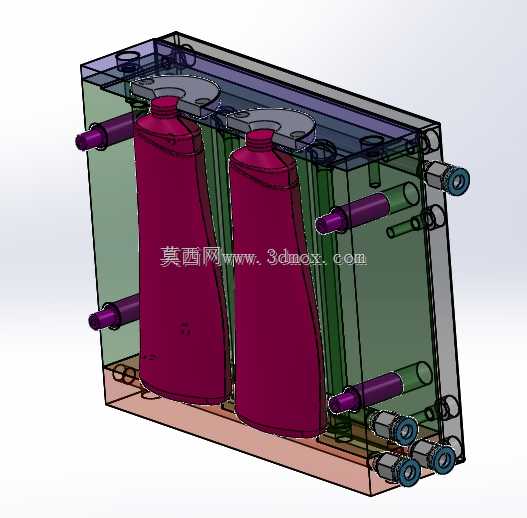

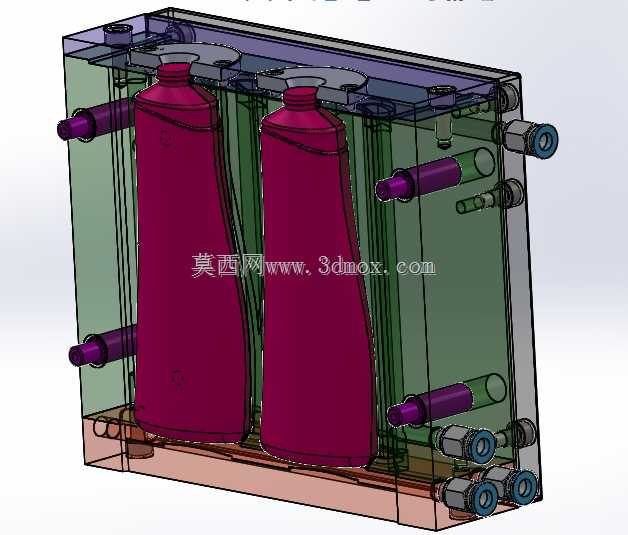

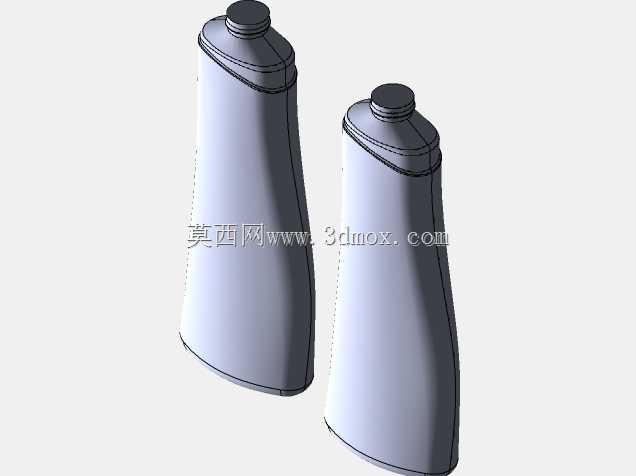

这套吹塑成型结构主要面向日化洗护类塑料包装瓶的量产加工场景，适配挤出吹塑工艺的生产节拍，在中小批量包装制品生产线中可直接匹配常规吹塑机台的装夹规格。整套模腔采用一模两腔的布局设计，对应两款轮廓近似、瓶身曲线存在细微差异的长身异形瓶，在同一次合模吹制流程中可完成两个制品的成型，能有效提升单位时间的产出效率，减少换模调试的频次。

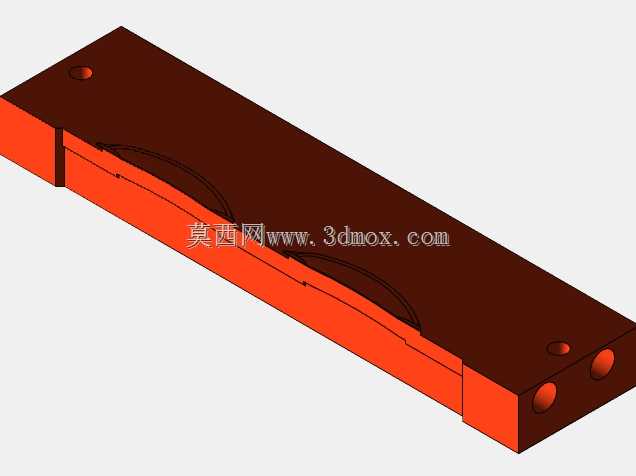

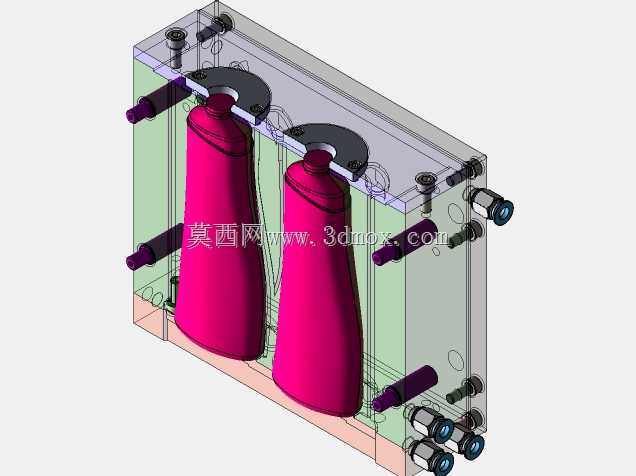

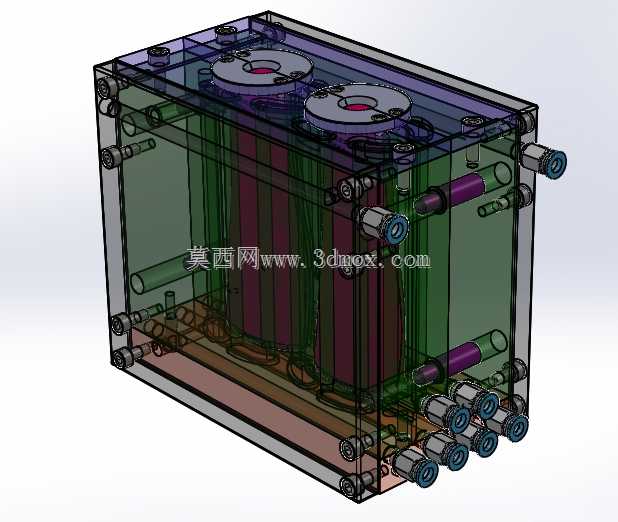

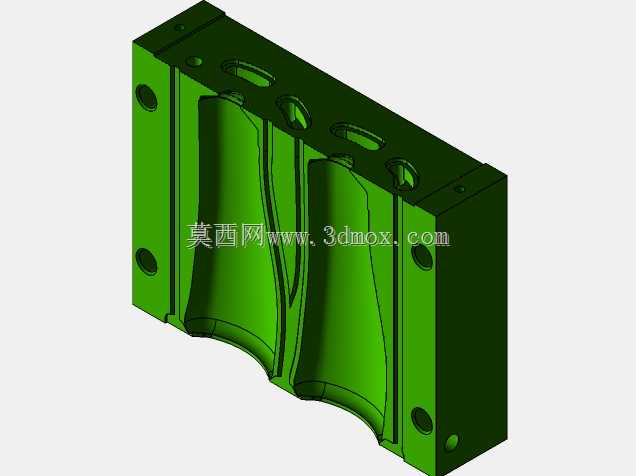

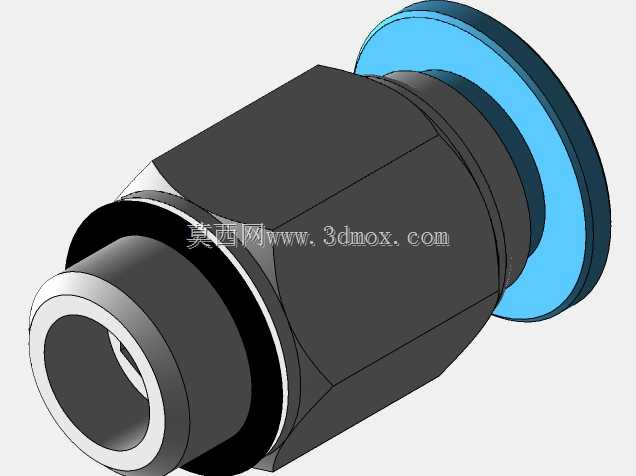

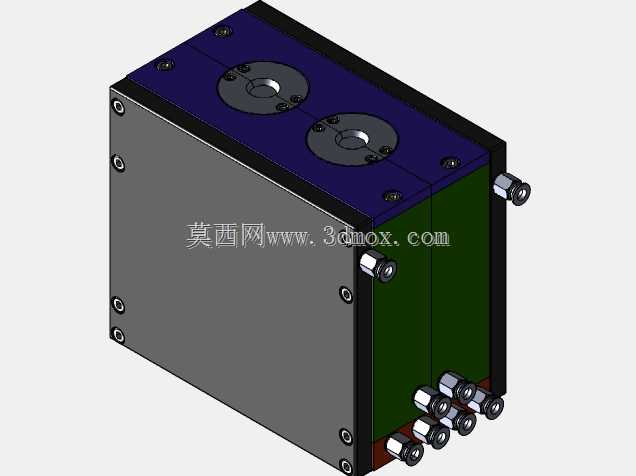

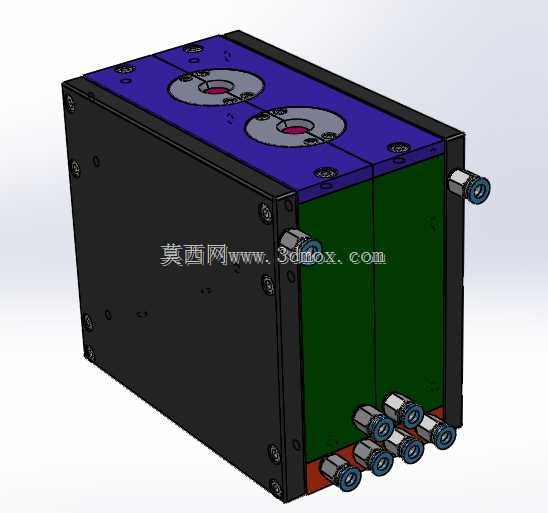

从结构设计逻辑来看，模腔分型面沿瓶身最大轮廓线设置，避免合模错位导致的瓶身飞边过厚，降低后续修边工序的工作量。模具内部集成了多组冷却水路，沿瓶身曲面走向均匀排布，水路接口采用标准快插式气动管接头，分别布置在模具侧端的上下区域，进水与回水路径独立设置，可保证吹塑完成后型坯快速冷却定型，减少瓶身收缩变形的概率。导向定位结构采用多组导柱导套配合，分布在模架的四角位置，合模时可精准对齐两半模腔，避免型腔错位造成的瓶壁厚薄不均问题。

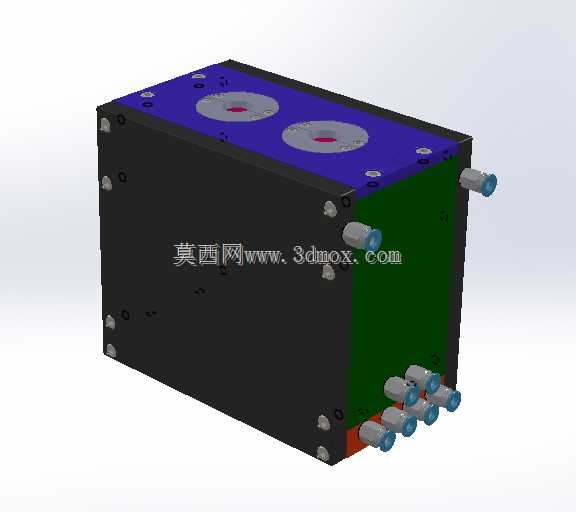

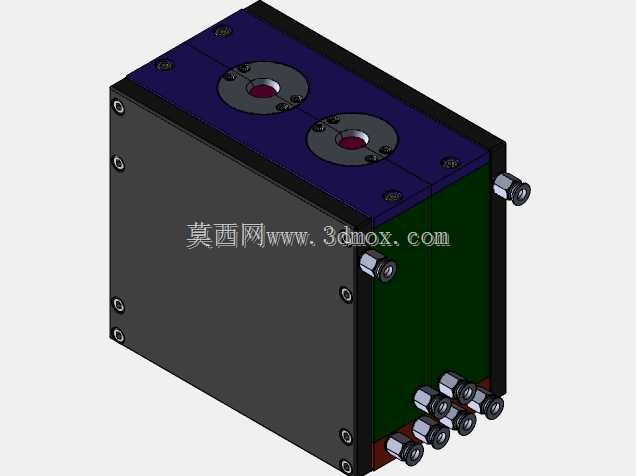

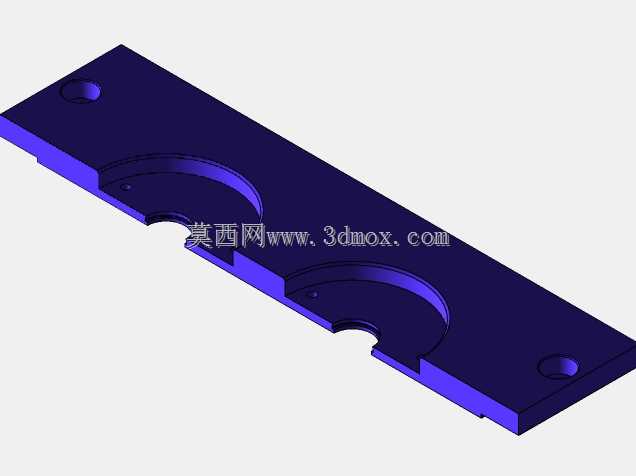

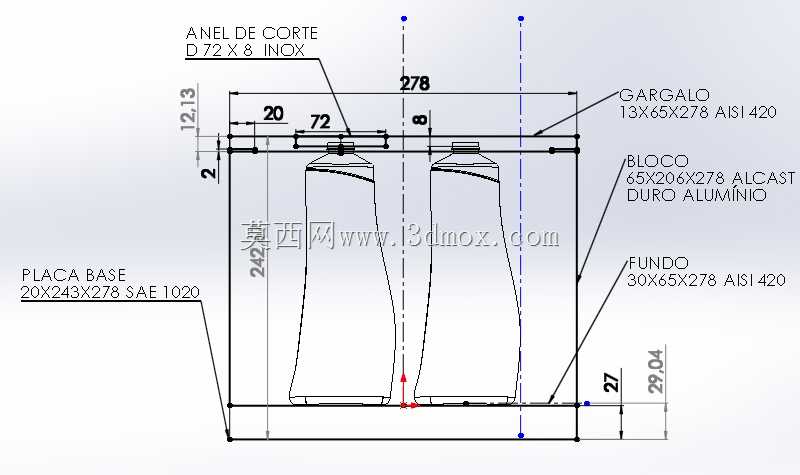

安装边界上，模架整体采用标准化的板式结构，上下模的装夹槽尺寸适配常规吹塑设备的模板安装位，无需额外加装过渡连接板即可完成装夹。气嘴位置对应两款瓶的瓶口中心，吹气杆的进给行程预留了足够的安全距离，不会与模腔内壁发生干涉。瓶身的曲面造型完全贴合最终制品的外观要求，型腔表面的抛光精度可满足透明或半透明塑料瓶的外观质量要求，无需后续额外的表面处理工序。

在实际生产应用中，这套结构可适配PE、PP等常规吹塑用料的加工温度范围，冷却水路的通径设计兼顾了冷却效率与模架强度，不会因为水路开孔过大导致模架刚性不足，长期生产过程中模腔变形量可控制在制品公差允许范围内。两半模的锁紧结构配合机台的锁模力，可承受吹塑过程中型坯内部的气压压力，避免合模面胀开产生飞边。排气槽开设在瓶身轮廓的死角位置，可保证吹制过程中型腔内部的空气顺利排出，避免瓶身出现缺料、气泡等成型缺陷。
