顺序式网纹花瓶吹塑成型模具结构

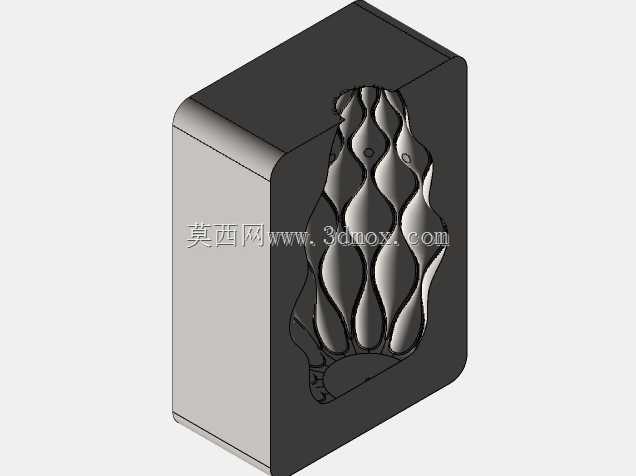

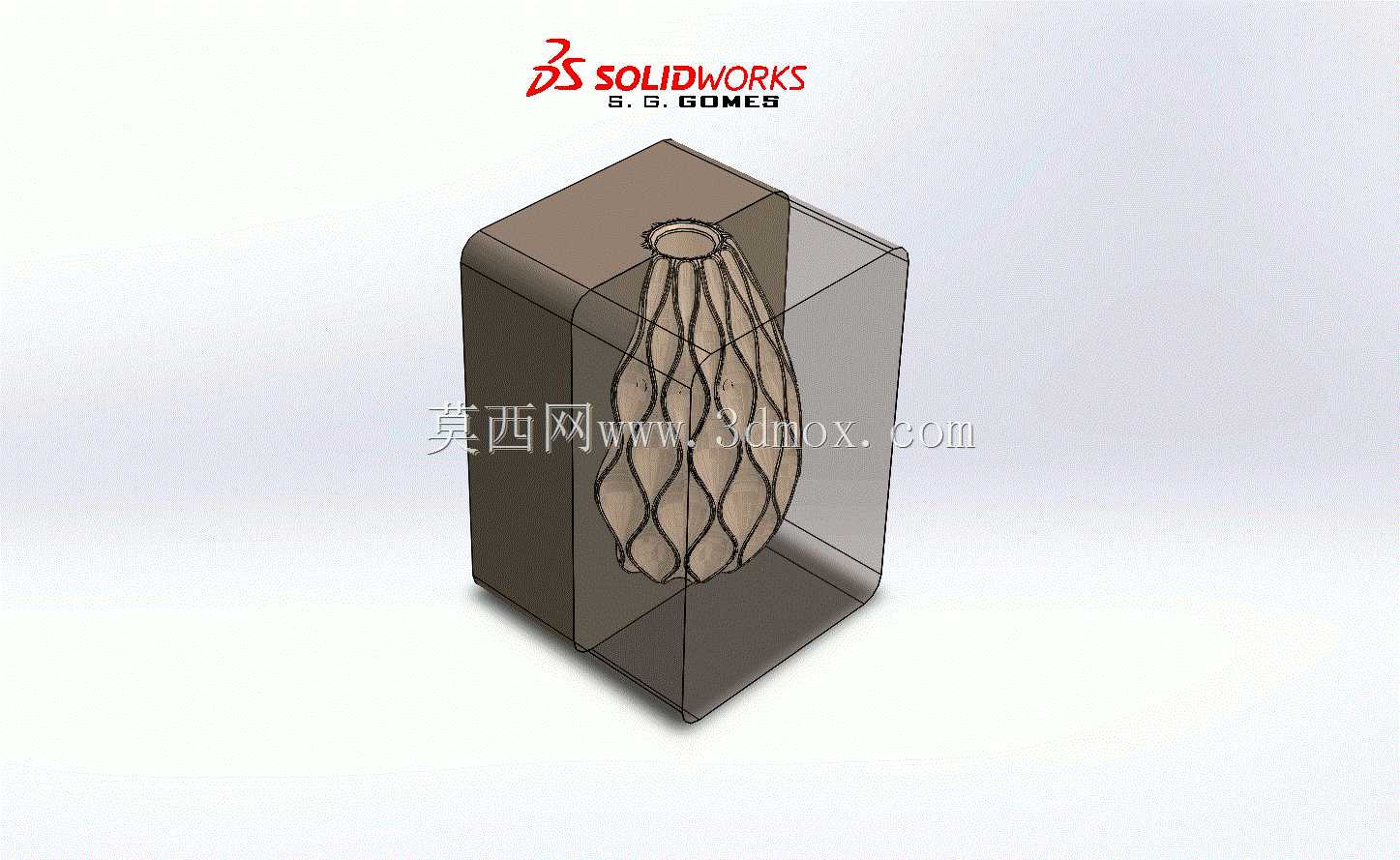

这套吹塑模具针对带连续网纹肌理的PET材质花瓶开发，适配常规挤出吹塑机的安装工位，模架采用标准侧开式对合结构，整体安装边界可适配多数中小型吹塑设备的模头对位行程，无需额外定制转接板即可完成装夹。日常生产场景中，这类模具主要用于日化、家居装饰类中空容器的批量成型，生产出的花瓶瓶身自带连续交错的网状凹凸肌理，无需后续二次印刷或蚀刻加工，成型后即可直接作为装饰类容器进入包装环节，能有效缩减中空制品的后处理工序。从结构设计逻辑来看，模腔整体采用分体式镶拼结构，对应瓶身网纹的区域单独做了镜面抛光与纹理蚀刻处理，避免整体模腔加工时出现纹理错位、合模线穿破肌理的问题；模腔的合模面做了0.02mm的溢料槽设计，合模时能快速排出型坯与模腔之间的滞留空气，避免瓶身表面出现气泡、缺料等成型缺陷，同时溢料槽的深度控制在可直接随飞边去除的范围，不会在瓶身合模位置留下明显凸起。吹塑口的配合位置做了1:50的锥度导向结构，与吹塑机的吹气杆对位时可自动找正，减少人工对位的调整时间，吹气杆插入深度刚好对应瓶身颈部的加厚区域，避免吹气时压力过大冲穿颈部薄壁。模腔的冷却水道采用随形排布设计，顺着瓶身的曲面轮廓走管，水道距离模腔内壁的距离统一控制在12mm，保证瓶身各个位置的冷却速率一致，避免网纹区域因为冷却不均出现收缩凹陷，影响肌理的清晰度。模具的导向柱采用对角布置形式，合模时的导向行程比模腔闭合行程长15mm，可避免上下模对位偏差导致的模腔磕碰，保护网纹区域的精细加工面。针对瓶底的定位凹位，模腔底部单独做了排气镶件，采用多孔烧结金属材质，可快速导出瓶底位置的积气，避免瓶底出现鼓包、厚度不均的问题，保证成型后的花瓶放置平稳。整套模具的开模行程经过匹配计算，刚好适配瓶身的脱模斜度，网纹区域的脱模斜度控制在1.5°，既不会因为斜度过大影响网纹的视觉连续性，也能保证开模时瓶身顺利脱离模腔，不会出现粘模拉花肌理的情况。在实际生产调试中，只需根据原料熔融指数微调吹气压力与冷却时间，即可稳定生产出壁厚均匀、肌理清晰的网纹花瓶，适配1L以内容量的家居装饰类中空花瓶批量生产需求，换产时只需更换对应模腔镶件，即可快速切换不同纹理的花瓶生产，模架部分可通用，能有效降低多品类产品的模具投入成本。
