多腔式笔杆注塑模具结构设计

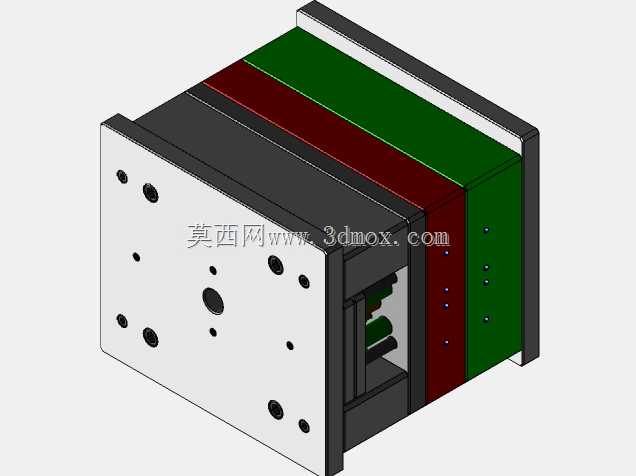

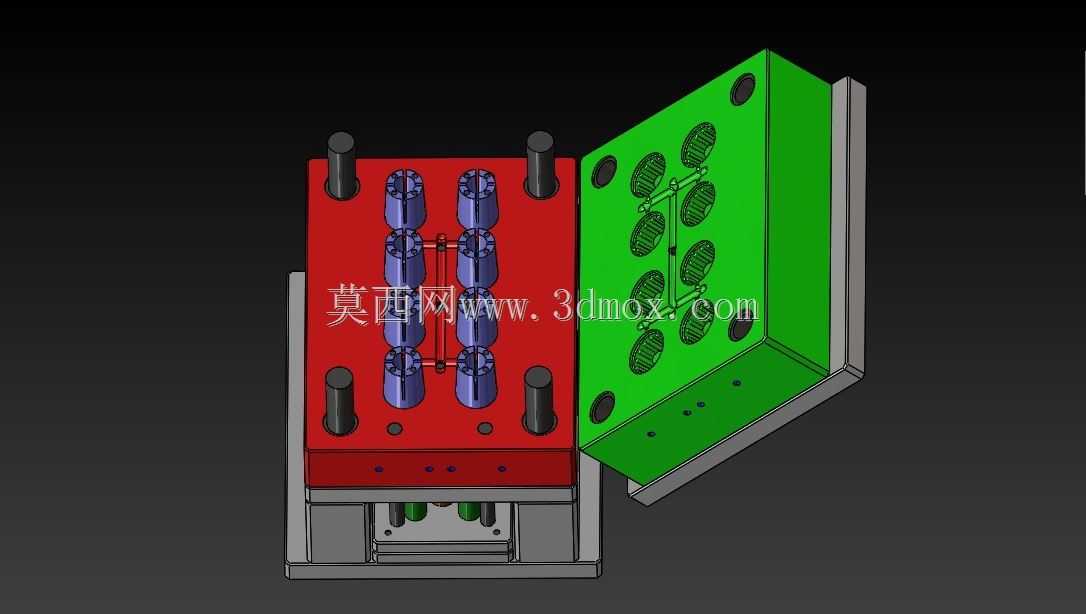

这套模具针对笔类塑料杆身的批量注塑生产开发，适配卧式注塑机安装使用，在文具制造车间的笔具量产线中承担核心成型工序，一次合模即可完成八件笔杆的注塑成型，能有效提升单批次生产效率，降低单位产品的成型能耗与人工分摊成本。从结构布局来看，模具采用标准两板模开模逻辑，动定模分别设置独立的冷却水路，定模侧对应产品外观面做镜面抛光处理，避免成型后笔杆表面出现流痕、熔接痕等外观缺陷，动模侧设置顶出机构，采用顶杆+推板组合的顶出方式，保证成型后的笔杆受力均匀，不会在顶出过程中出现变形、顶白等问题，适配PP、ABS等常用文具塑料的成型工艺参数。设计过程中优先考虑了流道的平衡排布，采用自然平衡式分流道布局，让熔融塑料从主浇道进入后，能以近乎一致的压力、流速填充到每一个型腔内部，避免不同型腔填充速度差异导致的产品尺寸偏差、缺胶或者飞边问题，流道末端设置冷料穴，存储前端冷却的冷料，防止冷料进入型腔影响产品成型质量。模具的导柱导套设置在模架四角，合模时能精准导向定位，保证动定模合模精度，避免型腔错位导致的产品壁厚不均问题，模架外侧设置锁模块，在模具吊装、运输过程中能锁紧动定模，避免模体意外张开损坏型腔结构。安装边界上，模具的定位圈尺寸适配常规120吨级注塑机的定位孔规格，浇口套球面半径与注塑机喷嘴尺寸匹配，顶出孔位置对应注塑机的顶杆排布，无需额外改装即可直接上机安装调试。冷却水路采用直通式循环布局，水路直径设置为8mm，距离型腔壁的距离保持在12-15mm区间，保证冷却均匀，缩短成型周期，每个冷却回路都设置标准水嘴，方便车间快速接通水油温控管路，适配不同塑料原料的成型温度需求。排气槽开设在分型面的熔体填充末端，深度控制在0.02mm，既能顺畅排出型腔内的空气，避免产品出现烧焦、气泡缺陷，又不会导致熔体溢出产生飞边。整套模具的结构紧凑，没有多余的冗余设计，日常生产中的维护保养也十分便捷，易损件都采用标准件配置，出现磨损时可以快速更换，减少生产线的停机维护时间。
