车间布局用五轴数控铣床三维结构

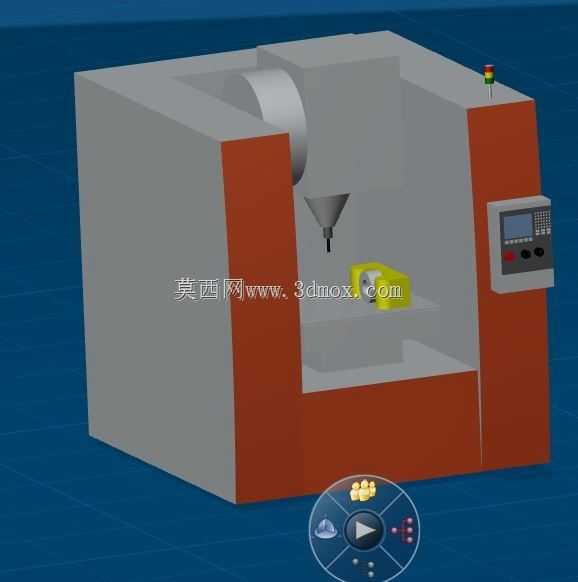

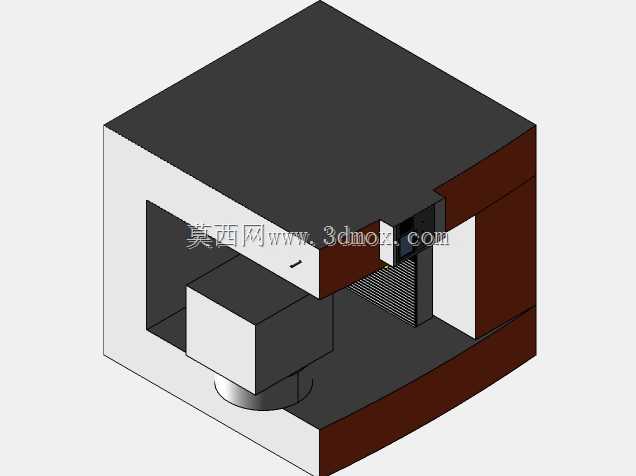

做机加工车间三维布局规划时，五轴铣床的占位与干涉校验是核心环节，这个模型还原的是常见的龙门式五轴铣削设备结构，可直接用于车间产线排布、设备间距校验、物流路径模拟等场景。从实际工程应用来看，这类五轴铣床主要用于复杂曲面零件的一次装夹加工，覆盖航空结构件、精密模具、复杂传动零件的多面铣削、钻孔、镗孔工序，相比三轴设备能减少多次装夹带来的定位误差，提升复杂零件的加工精度与效率。模型的结构设计完全贴合真实设备的布局逻辑：整体采用C型封闭床身结构，左右两侧的立柱与底部床身一体成型，保证高刚性加工时的结构稳定性，前部为开放式操作防护门区域，方便工件吊装与操作人员上下料，顶部集成主轴溜板的传动安装空间，右侧立柱外侧嵌入数控操作面板与三色状态警示灯，操作面板的倾斜角度符合人体工程学设计，操作人员站在设备前方即可完成参数输入与状态查看，三色灯的安装高度高于设备主体顶面，车间内远距离即可识别设备运行、待机、报警状态。设备内部的加工腔预留了足够的工件装夹空间，主轴采用立式安装结构，可配合双轴转台实现五轴联动，加工腔底部设置排屑槽预留位置，可对接车间集中排屑系统。从安装边界来看，这类设备的整体占地尺寸适配常规机加工车间的柱网排布，设备后侧预留200mm以上的管线安装空间，用于布置电力线缆、切削液管路、压缩空气管路，左右两侧预留不小于800mm的操作与维护通道，前方预留1.5倍工作台行程的工件上下料空间，避免吊装工件时与周边设备、墙体发生干涉。做车间布局建模时，可直接调用该模型校验设备与周边物流通道、起重设备、相邻加工单元的安全间距，也可用于职业院校数控实训车间的可视化教学演示，帮助学员快速理解五轴铣床的结构组成与车间排布逻辑，模型的各部件分色清晰，床身、防护钣金、操作面板、主轴、警示灯等部件独立成组，可根据实际选型需求调整各部分尺寸参数，适配不同规格五轴铣床的布局模拟需求，无需从零开始搭建设备主体结构，大幅提升车间布局三维设计的效率。
