矩阵式LED显示模组灯板结构设计

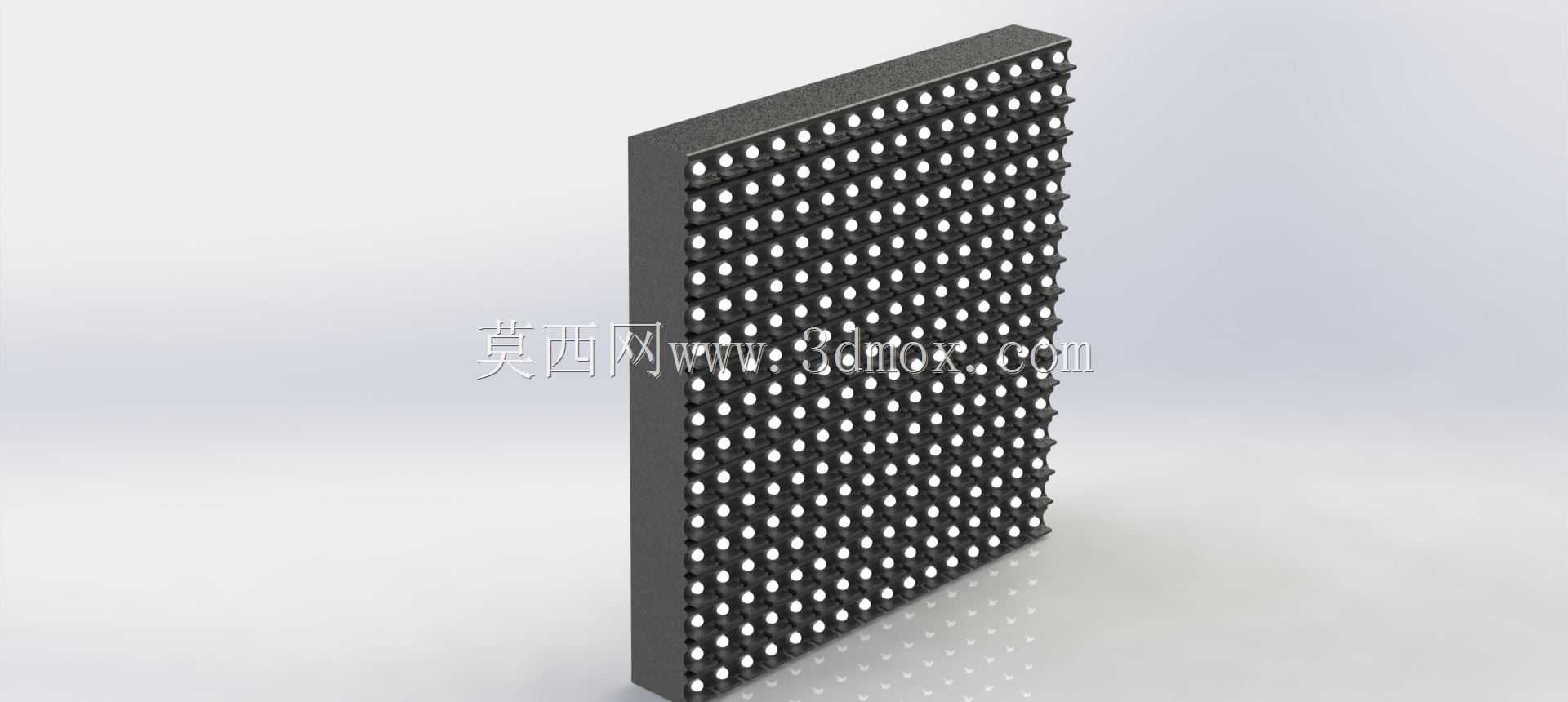

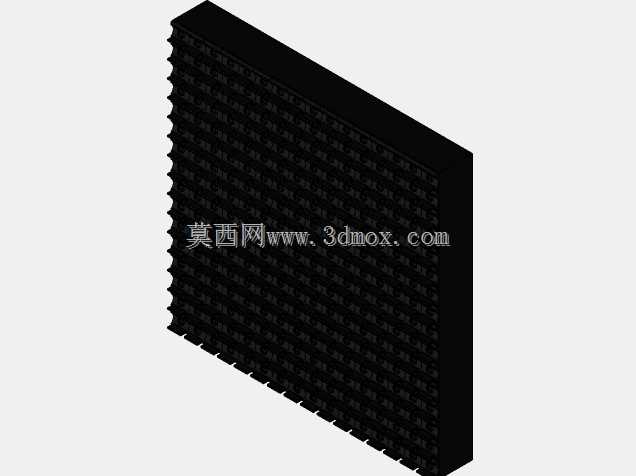

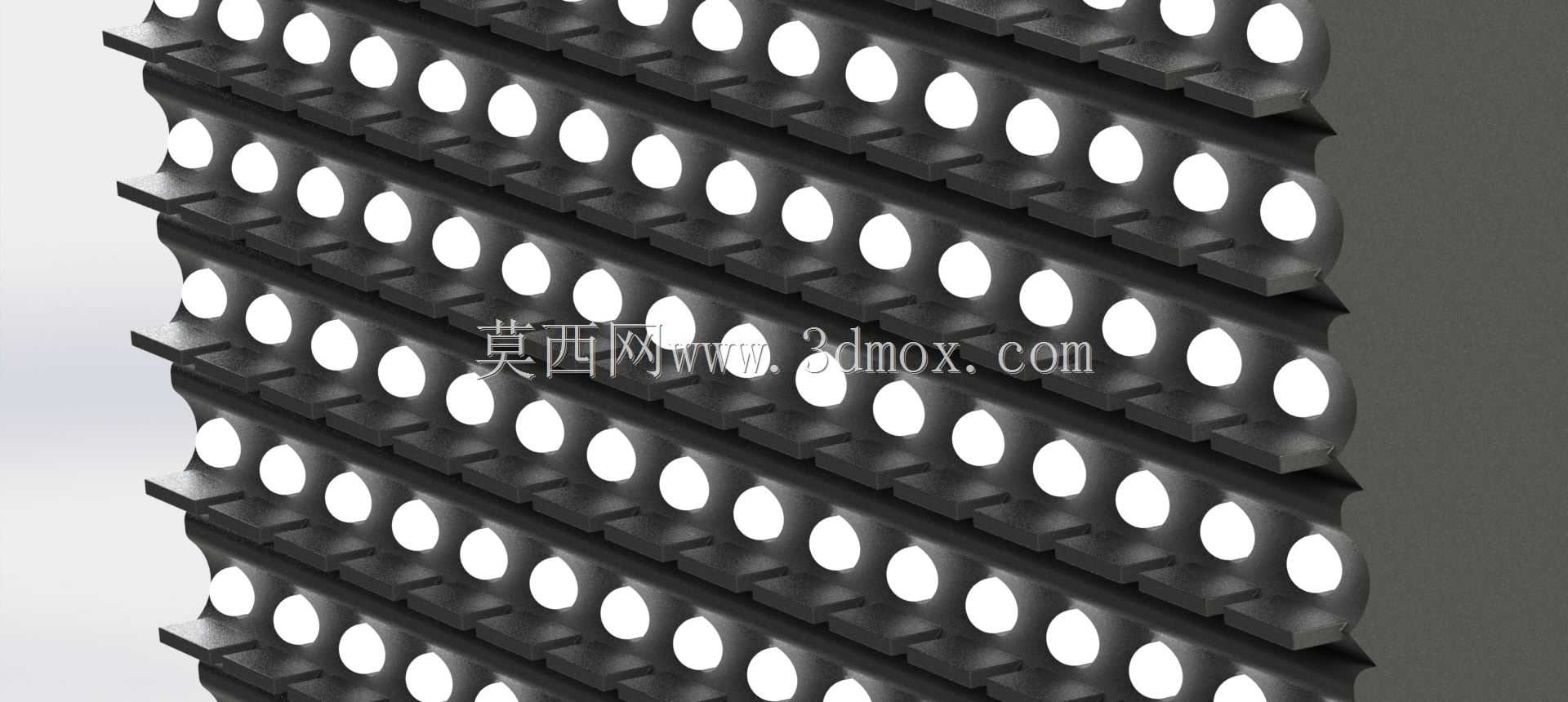

这款矩阵排布的LED显示结构，主要面向户外商用大屏、场馆信息公示屏、舞台背景显示墙这类高密度显示场景做结构适配，区别于常规直插灯珠的零散安装方式，整体采用一体化格栅承托结构，每颗灯珠都对应独立的遮光定位腔，从结构根源上解决相邻灯珠光线串扰的问题，即便在强光户外环境下，也能保证显示画面的对比度，不会因为光线漫反射出现画面发灰、边缘模糊的情况。设计阶段首先考虑的是长期运行的散热冗余，灯板基底采用导热性优异的金属基材，每一列灯珠的排布间隙都预留了对流散热通道，空气可以顺着格栅的纵向缝隙自然流通，带走灯珠长时间点亮产生的积热，避免局部过热导致的灯珠光衰过快、色温偏移问题，延长整屏的无故障运行周期。安装边界上，单块模组的拼接边做了对位卡槽设计，多块模组拼接组装时，不需要额外的定位治具，依靠卡槽的公差配合就能保证相邻模组的灯珠行列对齐，不会出现拼缝处的像素错位、亮线暗线问题，模组背面预留了标准的快装锁扣位置，适配行业通用的显示屏安装框架，不管是壁挂安装、吊装还是立柱支撑安装，都能直接匹配现有安装配件，不需要额外做转接件加工。结构细节上，每个灯珠的定位腔都做了微小的倾角设计，既可以把灯珠的出光角度约束在合理的可视范围内，提升正面观看的亮度均匀性，又能在户外使用时引导雨水顺着腔壁斜面流下，避免积水积灰遮挡灯珠出光面，减少后期运维的清洁频次。灯珠的焊接位做了加高挡边设计，生产过波峰焊时可以阻挡焊锡溢流导致的相邻引脚短路，提升生产良率，同时挡边也能在组装运输过程中给灯珠引脚提供物理防护，避免磕碰导致的引脚脱焊、灯珠歪斜问题。整组结构的壁厚做了均匀化处理，注塑成型时不会出现局部缩痕、翘曲变形，保证整面灯板的平面度控制在合理公差范围内，不会因为基板变形导致部分灯珠出光方向偏移，出现局部亮度不均的斑块。
