RSI1602-00串行UART接口16x2液晶显示模块

　　在工业控制终端、小型嵌入式检测设备、教学实验装置这类对显示空间有严格限制的场景里，1602规格的字符型液晶模组始终是小体量人机交互的核心选型，本次建模还原的RSI1602-00串行版本，就是针对并行接口占用IO资源过多的痛点做的适配优化款。做结构设计选型时最先要确认的就是安装边界，这款模组的PCB基板四角预留了标准金属化安装孔，孔位间距适配行业通用的1602模组安装规范，不需要额外改动机箱面板的开孔定位，基板边缘的金手指接口做了防反插限位设计，生产装配时能避免排线接反烧板的问题。从功能特性上看，它采用串行UART通讯逻辑，相比传统并行1602屏，只需要两根通讯线就能完成数据传输，对于IO口资源紧张的小型单片机控制板来说，

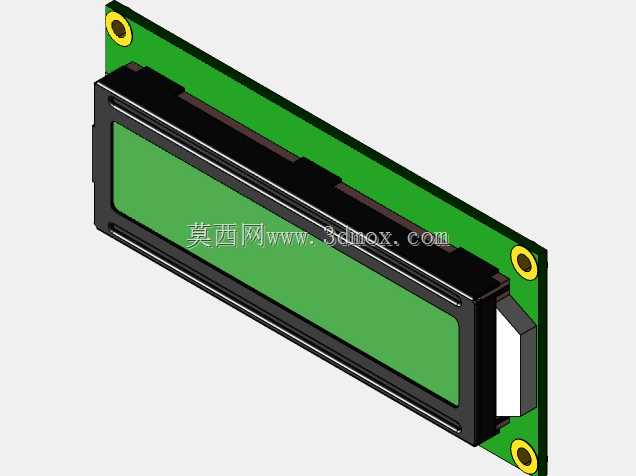

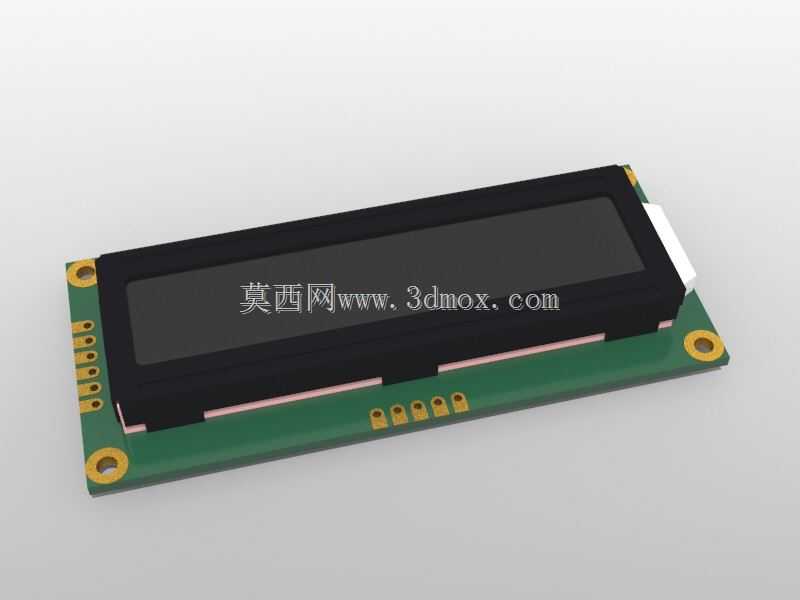

　　能省出近6个通用IO口留给传感器、按键这类外设，实际电路布线时也能减少主板到屏体的排线数量，紧凑设备内部的走线空间会更整洁。建模过程中特意还原了屏体与PCB基板的层叠高度差，黑色遮光胶框的厚度、液晶显示区的可视范围都和实物一致，做设备面板装配干涉检查时，能直接模拟屏面和面板透明视窗的贴合间隙，避免出现装配后显示区被面板边框遮挡的问题。实际应用里，这类模组常用来显示设备运行参数、故障代码、计数数值这类短文本信息，不需要复杂的图形显示能力，16字符2行的显示区域刚好能满足单行参数名加数值的展示需求，背光部分的建模也还原了底部均光板的结构，做整机热分布仿真时，可以参考屏体工作时的发热参数预留散热间隙，尤其是密闭式工控外壳内，

　　要避免屏体长时间高温工作导致的显示发虚问题。设计思路上完全遵循实物的装配逻辑，从底部PCB的焊盘定位、排针的凸台结构，到上部液晶模组的卡扣固定位都做了还原，结构工程师在做整机布局时，可以直接调取模型核对安装孔同轴度、接口与周边结构件的安全距离，不用反复对照二维图纸测量尺寸，能大幅缩短前期选型验证的周期。
