适配UNO开发板的2.8英寸触控显示模块结构

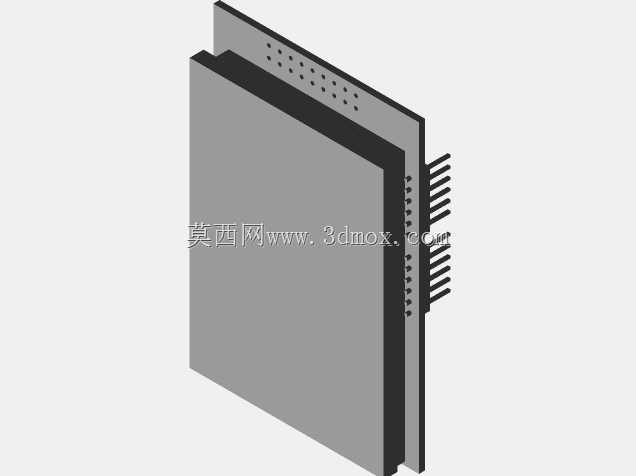

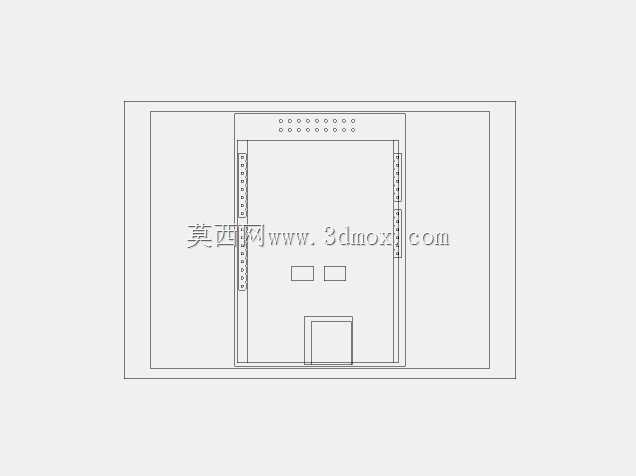

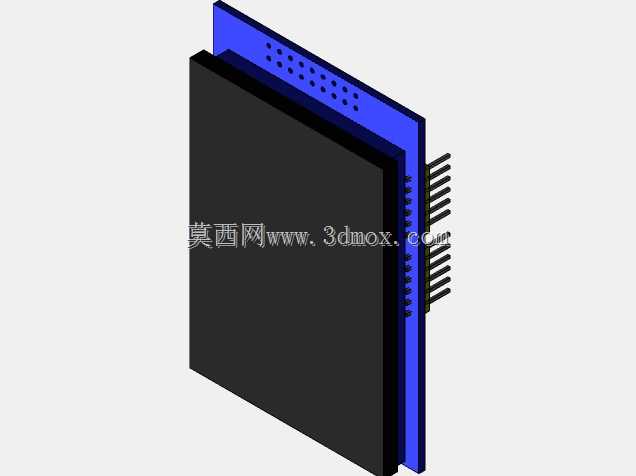

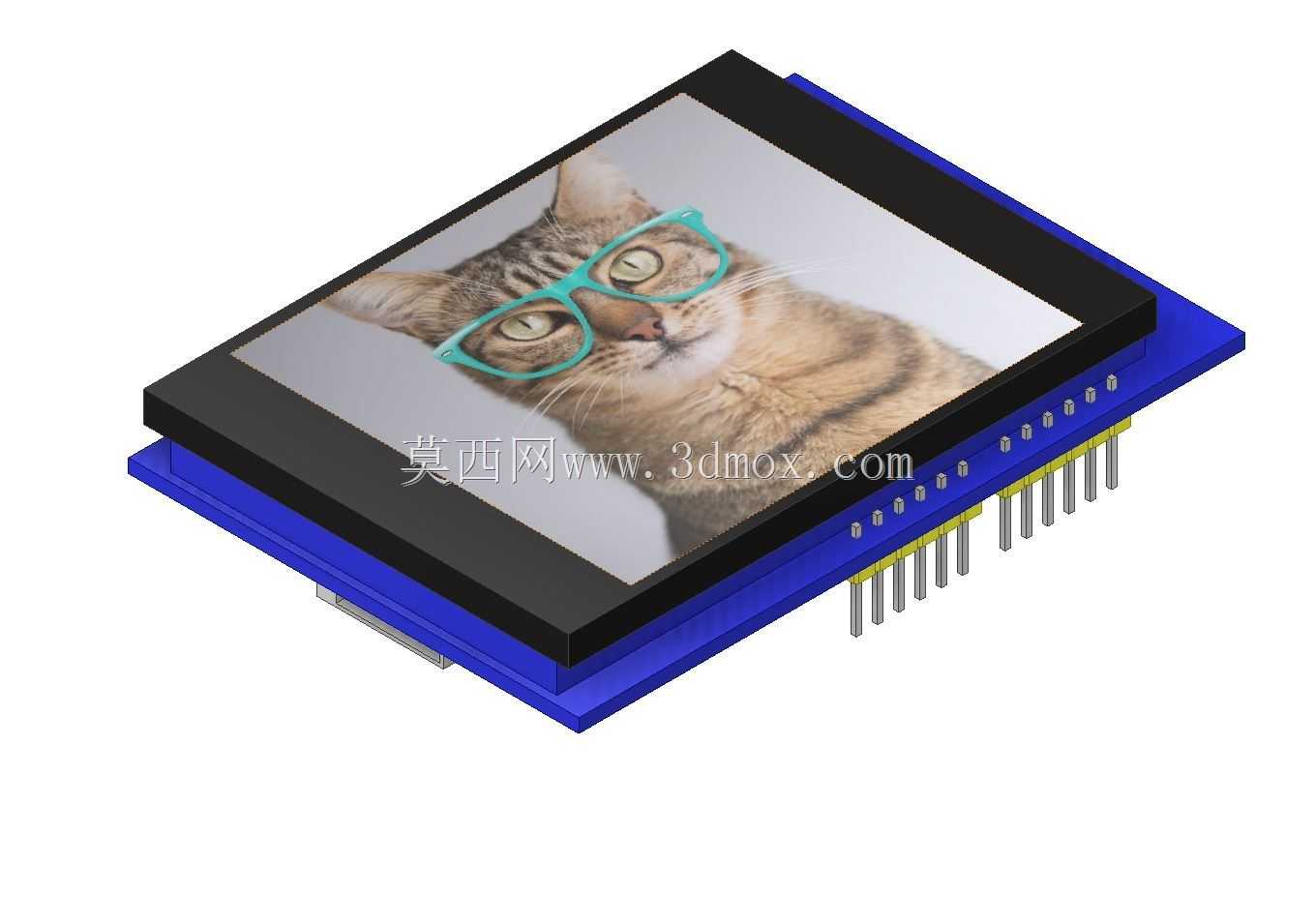

在嵌入式开发、开源硬件项目搭建的场景里，这类适配UNO开发板的触控显示模块是人机交互环节的核心配件，常被用于小型智能设备的参数显示、触控指令输入，比如桌面级小型检测装置的操作界面、学生电子竞赛作品的交互终端、简易工业控制节点的本地显示单元，能替代传统的数码管、按键组合，大幅降低交互界面的搭建复杂度。从实际使用需求出发，该模块的设计首先要匹配UNO开发板的排针布局，引脚间距严格遵循标准2.54mm排距，排针伸出长度刚好适配开发板的排母插接深度，安装后不会出现引脚虚接、模块翘起的问题，同时屏幕部分的倾斜角度做了适配处理，避免屏幕与电路板完全平行导致的插接干涉，也能让使用者在桌面放置设备时获得更舒适的观看视角。模块整体分为三层结构，最上层是带触控层的TFT显示面板，边框做了窄边处理，在有限的模块尺寸内尽可能扩大显示区域，中间层是驱动电路基板，集成了显示驱动芯片、触控处理电路，布线时将高频信号线路做了等长处理，减少显示画面的频闪、触控响应延迟问题，最下层是蓝色的PCB转接底板，负责将驱动板的引脚转接为适配UNO开发板的标准排针接口，同时底板边缘做了圆角处理，避免安装时划伤操作人员或周边线材。设计过程中重点考量了安装边界，模块整体宽度与UNO开发板的宽度保持一致，安装后不会超出开发板的侧边轮廓，不会占用开发板周边的额外安装空间，厚度方向上，屏幕面板加基板的总厚度控制在12mm以内，插接在开发板上后整体堆叠高度不会影响开发板在常规外壳内的装配，排针的位置避开了开发板上的USB接口、电源接口区域，插接后不会遮挡各类外接接口，不影响开发板的供电、程序下载等常规操作。功能层面，该模块同时支持显示输出与电阻触控输入，2.8英寸的显示尺寸刚好能容纳基础的图形界面、参数文本、触控按键区域，分辨率能满足常规的状态图标、数值参数的清晰显示需求，触控层的响应范围覆盖整个显示区域，能实现点击、滑动等基础触控操作，不需要额外外接触控处理电路，直接通过排针与开发板连接即可完成供电与信号传输，减少了项目搭建时的接线工作量。在结构建模时，对排针的位置、屏幕的倾斜角度、各层板的厚度都做了精准还原，能直接用于开源硬件项目的外壳设计、装配干涉检查，帮助开发者提前确认模块安装后的空间占用情况，避免实际打样装配时出现尺寸不匹配的问题。
