圆盘类冲压成型工装结构设计

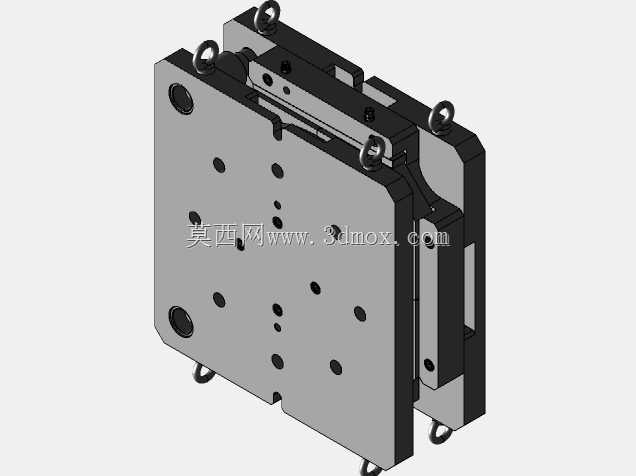

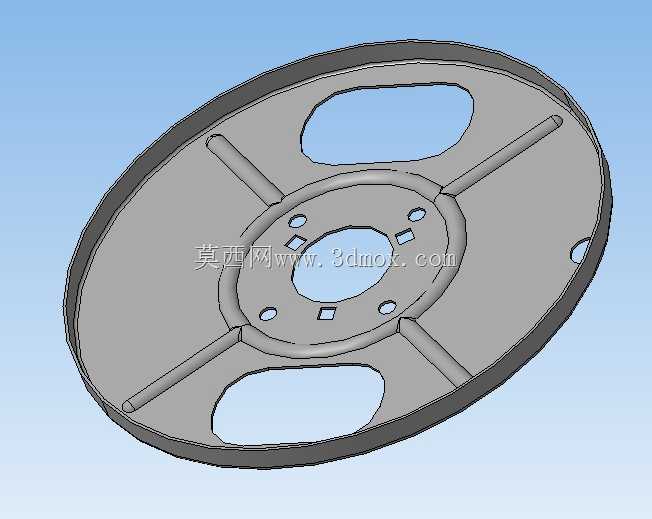

该结构主要应用于薄金属板材的冲压成型工序，适配中小型压力机的安装工位，针对带中心安装孔、周向减重槽及加强筋结构的圆盘类钣金零件做批量成型加工，常见于电机端盖、设备法兰护板、传动轮辐板这类需要兼顾结构强度与轻量化要求的零件生产场景。从实际使用场景来看，这类成型工装安装在开式可倾压力机的工作台面时，可直接完成落料后的板材一次压型，避免多工序周转带来的定位误差，尤其适合厚度0.8mm到3mm之间的冷轧钢板、铝合金板的成型作业，成型后的零件平面度可控制在0.15mm每百毫米范围内，满足后续装配的同轴度要求。设计过程中优先考虑了成型时的材料流动特性，周向分布的四条径向加强筋成型槽做了渐变圆角处理，从中心区域向外圆角半径逐步放大，避免板材拉伸时出现应力集中导致的开裂问题；中心区域的安装孔位预留了后续冲孔的定位基准，三个异形减重槽的成型压边做了1.2mm的压料台阶，防止成型过程中板材起皱。安装边界上，工装的外轮廓为正圆形，最大外径适配400mm行程以内的中小型压力机滑块安装尺寸，中心定位孔与压力机模柄的配合公差取H7/m6，保证合模时的同轴度，周向的安装沉孔均匀分布，可直接通过T型螺栓固定在压力机工作台上，不需要额外加工转接板。从功能特性来看，该结构集成了压筋、成型、校平三道工序的功能，单次合模即可完成零件的主体结构成型，不需要后续额外的校形工序，成型后的零件加强筋凸起高度一致，减重槽边缘无毛刺拉裂问题，中心安装面的平面度可直接满足后续轴承座或者连接轴的装配要求，不需要二次机加工。设计时还考虑了废料排出的问题，减重槽对应的下模位置预留了废料滑落的斜面，成型过程中产生的少量切边废料可直接沿斜面滑落至工作台下方的废料槽，不需要人工频繁清理工位，能有效提升连续作业的生产效率。针对不同厚度板材的成型需求，该结构的压边力可通过调整压力机的气垫压力进行适配，不需要更换模芯即可覆盖常用厚度板材的成型作业，适配多品种小批量的圆盘类零件生产场景。
