九缸径向星形发动机结构设计作品

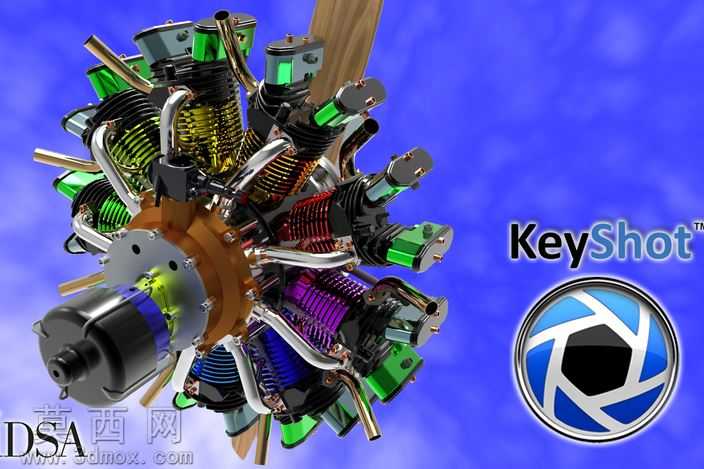

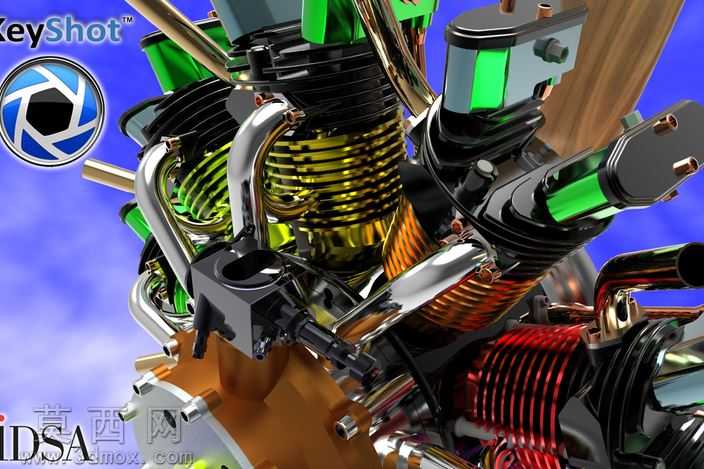

本作品为九缸径向排布的星形发动机三维设计成果，整体采用圆周放射式布局完成建模搭建，建模阶段严格遵循星形发动机的经典结构逻辑，以中心曲轴输出组件为核心，将九个独立气缸单元沿中心径向均匀环形排布，保证各缸做功行程均匀错开，实现动力输出的平稳性。建模过程中对发动机的核心功能部件做了精细化还原：中心曲轴的偏心曲柄结构、各缸的活塞连杆传动组件、气缸散热鳍片结构、气门顶杆配气机构、进气排气歧管管路、前端启动电机组件均按照真实径向引擎的传动逻辑完成装配约束，各部件间的运动干涉校验在建模阶段同步完成，确保结构逻辑符合内燃机的工作原理。渲染环节采用KeyShot完成材质与光影表现，针对不同部件匹配对应材质属性：气缸散热鳍片采用带金属磨砂质感的合金材质，歧管管路做抛光金属与橡胶管路的材质区分，启动电机外壳做哑光黑金属与局部亮面装饰件的材质搭配，中心曲轴箱采用棕褐色金属质感还原老式航空星形发动机的壳体特征，各缸顶部的气门组件采用亮绿色装饰材质做视觉区分，既还原了真实发动机的部件材质差异，也通过色彩区分让环形排布的缸体结构层次更清晰。背景采用渐变蓝紫色调突出主体，搭配柔和的环境光影与局部高光，将发动机复杂的管路、散热结构、传动组件的细节完整呈现，既展现了径向发动机紧凑的圆周布局优势，也通过精细化的建模与渲染还原了这类经典动力装置的结构美感，完整呈现了星形发动机从缸体排布、传动配气到外围附件的完整结构设计逻辑。
